Opis
Dane techniczne gwintownika ręcznego M24x1
| Dane techniczne | |
|---|---|
| Średnica znamionowa d1 mm | M24 |
| Skok gwintu P mm | 1 mm |
| Długość całkowita l1 | 120 mm |
| Długość części roboczej l2 | 35 mm |
| Średnica części chwytowej d2 | 18 mm |
| Wielkość zabieraka kwadratowego a | 14 mm |
| Średnica otworu pod gwint | 23 mm |
| Kąt Gwintu G | 60 stopni |
| Norma gwintu | ISO DIN 13 |
| Tolerancja gwintownika | ISO2 6H |
Gwintowniki ręczne M24x1 drobnozwojne
Gwintownik Ręczny M24X1 ISO 529/2 6H HSS przeznaczony jest do precyzyjnego wykonywania drobnozwojnego gwintu metrycznego w stalach konstrukcyjnych i żeliwie; w praktyce warsztatowej gwintownik ręczny M24x1 utrzymuje zarys 60 stopni oraz stabilne pasowanie otworu w klasie 6H.
Charakterystyka techniczna: rozmiar M24, skok P=1; kierunek prawy; HSS, wykonanie szlifowane; rowki proste dla kontrolowanego formowania i ewakuacji wióra; chwyt walcowy z zabierakiem kwadratowym do pracy z pokrętłem; zalecane wiertło 23,0 mm, co sprzyja właściwemu wypełnieniu profilu i osiowemu prowadzeniu również w otworach trudnodostępnych.
- Precyzja pasowania. Otwór w klasie 6H współdziała z gwintami 6g, utrzymując nominalny luz i czysty zarys złącza.
- Kontrola obciążeń. Stopniowany nakrój oraz łagodne fazowanie stabilizują wejście i ograniczają moment skręcający.
- Gładkość powierzchni. Szlifowana mikrogeometria i rowki proste redukują zadziorowanie oraz sprzyjają niskiej chropowatości zwoju.
- Spójność etapów. komplet gwintowników ręcznych M24x1 ułatwia przejście od zdzierania do wykańczania bez utraty osiowości.
Odniesienia normowe: wymiary gwintownika wg ISO 529/2; profil metryczny 60 stopni zgodny z ISO 68-1; szeregi i skoki według ISO 261/262; tolerancje wg ISO 965 (otwór 6H). Gwintownik ręczny M24x1 ISO 529/2 6H HSS zapewnia przewidywalną geometrię zwoju i stabilne rezultaty w obróbce jednostkowej oraz montażu precyzyjnym.

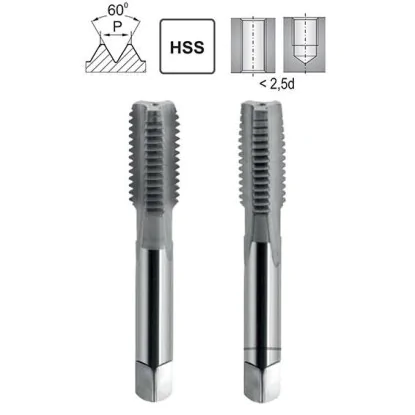

Etapy nacinania gwintu M24x1 w zestawie 2-częściowym: zdzierak i wykańczak
Często zadawane pytania
1.Do jakich materiałów przeznaczony jest gwintownik M24x1?
Narzędzie HSS sprawdza się w obróbce stali niskowęglowej, aluminium, mosiądzu i innych materiałów o dobrej skrawalności.
2. Czy gwintownik M24x1 DIN 2181 nadaje się do otworów nieprzelotowych?
Tak, zestaw może być stosowany zarówno w otworach przelotowych, jak i nieprzelotowych, zgodnie z normą DIN 2181 i klasą 6H.
3.Co zawiera zestaw gwintowników ręcznych M24x1?
Komplet składa się z dwóch gwintowników – zdzieraka oraz wykańczaka, które stosowane kolejno gwarantują pełne uformowanie gwintu.
