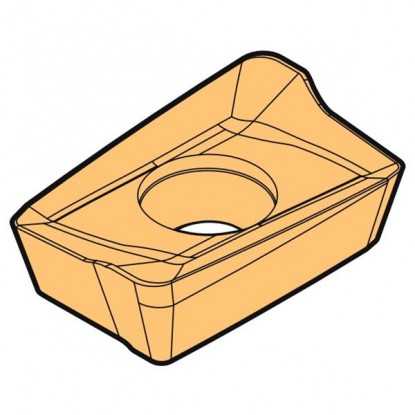

Płytka APKT 100305 PDR – Płytka frezarska H6310 Horn
search
  • Płytka APKT 100305 PDR – Płytka frezarska H6310 Horn
  • Płytka APKT 100305 PDR – Płytka frezarska H6310 Horn - nr. 2
Horn

Płytka APKT 100305 PDR H6310 Horn

Horn Horn
899652
Długość krawędzi: 10 mm3 rozmiary tej płytki
14,76 zł brutto

Cena netto: 12,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka frezarska APKT 100305 PDR – prostokątna 85 stopni

Dane techniczne
Kształt płytki Prostokątna 85°
Długość boku l 10 mm
Grubość płytki s 3,5 mm
Promień naroża rε 0,5 mm
Kąt przyłożenia 11° (pozytywna)
Tolerancja klasa K
Kąt przystawienia κ 90° (shoulder)
Krawędzie skrawające 2
Gatunek / powłoka H6310 PVD
Płytka frezarska APKT 100305 PDR, gatunek H6310, prostokątna 85 stopni z otworem mocującym

Płytka wieloostrzowa – parametry frezowania stali i nierdzewnej

frezowanie ramion i kieszeni głowicą kątową 90° — grupy ISO P i M

Materiałvc [m/min]Posuw na ząb fz [mm]ap [mm]ae [% D]
PStal 130-200 0,10-0,20 1,0-4,0 30-70
MStal nierdzewna 70-130 0,06-0,15 0,5-2,0 25-60

Płytka z węglika H6310 – zastosowanie i budowa

jednostronny prostokąt 85 stopni do głowic składanych 90 stopni

Ta płytka frezarska PDR to jednostronna, pozytywna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do frezowania stali i stali nierdzewnej. Kształt A, czyli prostokąt o kącie naroża 85 stopni, w połączeniu z kątem przyłożenia 11 stopni tworzy geometrię pozytywną o niskich oporach skrawania. Płytkę osadza się w głowicach kątowych 90 stopni, dlatego prowadzi ścianę pionową kieszeni i odsądzenia. PDR jest sufiksem geometrii producenta i nie należy go interpretować w rodzinie APKT bez karty produktu.

Najważniejsze zalety tej płytki frezarskiej

  • Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD do stali konstrukcyjnej i stopowej (P20-P40) oraz stali nierdzewnej (M20-M40).
  • Pozytywna geometria 11 stopni — niskie opory i pobór mocy, korzystne przy słabszym zamocowaniu i cienkościennych detalach.
  • Kąt przystawienia 90 stopni — czyste ramiona i proste ściany pionowe kieszeni przy wejściu na pełną głębokość ap.
  • Dwie krawędzie skrawające na płytce obniżają koszt jednostkowy pracy głowicy frezarskiej.
  • Tolerancja klasy K daje jednakową wysokość osadzenia wszystkich płytek w gnieździe głowicy.
  • Promień naroża rε 0,5 mm łączy gładkość obrobionej powierzchni z wytrzymałością wierzchołka.

Dobór parametrów frezowania płytką frezarską

Ta płytka wieloostrzowa sprawdza się przy frezowaniu ramion, kieszeni i prostych ścian pionowych w stalach konstrukcyjnych, stopowych oraz nierdzewnych. Kąt przystawienia 90 stopni kieruje siły głównie promieniowo, co pozwala wchodzić na pełną głębokość warstwy skrawanej w jednym przejściu. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·vc/(π·D): dla głowicy o średnicy 40 mm przy prędkości skrawania 160 m/min otrzymasz około 1273 obrotów na minutę. Przyjmując posuw na ząb fz 0,15 mm i pięć ostrzy w głowicy, posuw minutowy vf = fz·z·n wyniesie około 955 mm na minutę. Taki dobór łączy wydajność z rozsądnym obciążeniem krawędzi.

Gatunek H6310 z powłoką PVD (fizyczne osadzanie z fazy gazowej) utrzymuje twardość i stabilność termiczną także przy obróbce przerywanej, typowej dla frezowania. W stalach nierdzewnych prowadź prędkość skrawania w dolnej części zakresu i stały posuw na ząb, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki frezarskie w gatunku H6310 dostarcza koreańska marka Horn. Chłodzenie prowadź stałym strumieniem emulsji, aby ustabilizować łamanie wióra i obniżyć temperaturę krawędzi. Głębokość skrawania dobieraj do sztywności zamocowania, ponieważ kąt 90 stopni zwiększa ryzyko drgań przy dużym wysięgu głowicy oraz przyspiesza zużycie naroża.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC. Do materiałów twardszych wybierz płytkę w gatunku H8320.

Dekoder oznaczenia płytki równoległobocznej wg normy ISO 1832

jak czytać kod APKT 100305 PDR — pozycje 1–9 oznaczenia

Oznaczenie APKT 100305 PDR wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary, a sufiks PDR — geometrię krawędzi wygładzającej (wiper). Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Akształt 2Pkąt α 3Ktolerancja 4Ttyp – 510dł. krawędzi 603grubość 705promień rε – 7Pkąt κ 8Dfaza α′ 9Rkierunek

Pozycje 1–4 · kod ISO

1AKształt

Równoległobok 85°

2 naroża po 85° na stronę

2PKąt przyłożenia

α = 11°

pozytywna, jednostronna

3KTolerancja

Klasa K (precyzyjna)

grubość szlifowana ±0,025 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

510Dł. krawędzi

l = 10 mm

kod 10 → długość krawędzi

603Grubość

s = 3,18 mm

między powierzchniami natarcia

705Promień naroża

rε = 0,5 mm

kod ÷ 10 → promień w mm

Sufiks PDR · krawędź wygładzająca (wiper)

7PKąt przystawienia

κ = 90°

frezy i głowice kątowe 90°

8DFaza wygładzająca

α′ = 15°

kąt przyłożenia fazy wygładzającej (wiper)

9RKierunek

Prawa

standardowy prawy obrót wrzeciona

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: APKT 100305 PDR = równoległobok 85° · pozytywna 11° · klasa K · otwór z pogłębieniem i łamacz · l 10 mm · s 3,18 mm · rε 0,5 mm · κ 90° · faza wygładzająca 15° · prawa (R)

Kompatybilne głowice frezarskie i frezy składane

gniazdo APKT 10 — frezowanie ramion, kieszeni i ścian pionowych

ST90 AP10 D16 W16 L120 Z02⌀16 mm | 2 ostrza | L120 mm | Weldon ⌀16
⌀16
ST90 AP10 D20 W20 L120 Z03⌀20 mm | 3 ostrza | L120 mm | Weldon ⌀20
⌀20
ST90 AP10 D25 W25 L120 Z03⌀25 mm | 3 ostrza | L120 mm | Weldon ⌀25
⌀25
ST90 AP10 D32 W32 L120 Z04⌀32 mm | 4 ostrza | L120 mm | Weldon ⌀32
⌀32
ST90 AP10 D40 W32 L120 Z05⌀40 mm | 5 ostrzy | L120 mm | Weldon ⌀32
⌀40
ST90 AP10 D16 C16 L200 Z02⌀16 mm | 2 ostrza | L200 mm | Walcowy ⌀16
⌀16
ST90 AP10 D20 C20 L200 Z03⌀20 mm | 3 ostrza | L200 mm | Walcowy ⌀20
⌀20
ST90 AP10 D25 C25 L200 Z03⌀25 mm | 3 ostrza | L200 mm | Walcowy ⌀25
⌀25
ST90 AP10 D26 C25 L200 Z03⌀26 mm | 3 ostrza | L200 mm | Walcowy ⌀25
⌀26
ST90 AP10 D32 C32 L300 Z04⌀32 mm | 4 ostrza | L300 mm | Walcowy ⌀32
⌀32
HT90 AP10 D20 L87 Z02⌀20 mm | 2 ostrza | L87 mm | helikal
⌀20
HT90 AP10 D25 L105 Z08⌀25 mm | 8 ostrzy | L105 mm | helikal
⌀25
HT90 AP10 D32 L115 Z03⌀32 mm | 3 ostrza | L115 mm | helikal
⌀32
HT90 AP10 D40 L130 Z03⌀40 mm | 3 ostrza | L130 mm | helikal
⌀40
TK90 AP10 D40 Z05⌀40 mm | 5 ostrzy | 90° | mocowanie ⌀16
⌀4090°
TK90 AP10 D50 Z06⌀50 mm | 6 ostrzy | 90° | mocowanie ⌀22
⌀5090°
TK90 AP10 D63 Z07⌀63 mm | 7 ostrzy | 90° | mocowanie ⌀22
⌀6390°
TK90 AP10 D80 Z08⌀80 mm | 8 ostrzy | 90° | mocowanie ⌀27
⌀8090°
TK90 AP10 D100 Z09⌀100 mm | 9 ostrzy | 90° | mocowanie ⌀32
⌀10090°
TK90 AP10 D125 Z11⌀125 mm | 11 ostrzy | 90° | mocowanie ⌀40
⌀12590°
TK75 AP10 D63 Z05⌀63 mm | 5 ostrzy | 75° | mocowanie ⌀22
⌀6375°
TK75 AP10 D80 Z06⌀80 mm | 6 ostrzy | 75° | mocowanie ⌀27
⌀8075°
TK75 AP10 D100 Z07⌀100 mm | 7 ostrzy | 75° | mocowanie ⌀32
⌀10075°

Najczęściej zadawane pytania o płytkę APKT 100305

dobór głowic, materiały i znaczenie kodu

Do głowic składanych i frezów z gniazdem APKT 10 i kątem przystawienia 90° lub 75° — w asortymencie sklepu m.in. serie ST90 AP10, HT90 AP10, TK90 AP10 oraz TK75 AP10. Nie pasuje do gniazd na większe płytki APKT 1604.

Dwie — prostokąt o kącie naroża 85° daje 2 naroża, a pozytywna geometria z kątem przyłożenia 11° sprawia, że płytka jest jednostronna. Po stępieniu naroża obracasz płytkę w gnieździe głowicy na drugą krawędź.

Gatunek H6310 z powłoką PVD obejmuje stal konstrukcyjną i stopową (ISO P20-P40) oraz stal nierdzewną (ISO M20-M40). Nie jest przeznaczony do stali hartowanych powyżej 45 HRC.

Człon APKT opisuje bazowy kształt, kąt przyłożenia, tolerancję i konstrukcję płytki. PDR jest sufiksem geometrii producenta; jego znaczenie wymaga karty produktu dla APKT.
