Opis
ŚREDNICA ø25 mm
DŁUGOŚĆ 250 mm
PŁYTKA SNMG 1204rr
KĄT κr 75°
Specyfikacja techniczna wytaczaka S25 PSKNR 12
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | S25 PSKNR 12 |
| Średnica trzonka (d) | ø25 mm |
| Efektywna wysokość (h) | 23 mm |
| Długość całkowita (L) | 250 mm |
| Wysięg funkcjonalny (f) | 17 mm |
| Min. średnica otworu (D_min) | ø32 mm |
| Kąt przystawienia (κr) | 75° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — dźwignia/sworzeń (P) |
| Typ płytki | SNMG 1204rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Materiał trzonka | Stal (S) |
| Producent | Smoxh |

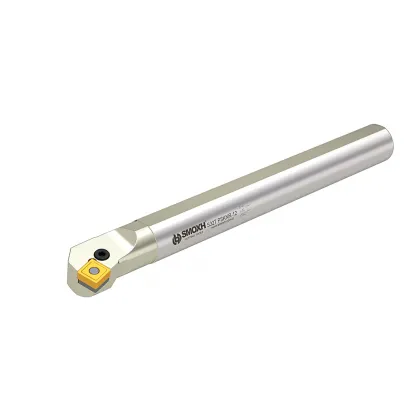

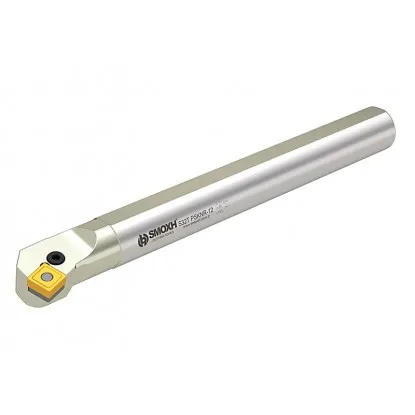

Wytaczak tokarski S25 PSKNR 12 – do toczenia wewnętrznego otworów
Nóż wewnętrzny do obróbki otworów od ø32 mm
Wytaczak tokarski S25 PSKNR 12 to wytaczak na płytki wymienne przeznaczony do toczenia wzdłużnego oraz obróbki zgrubnej i średniej otworów o średnicy od 32 mm. Stalowy trzonek okrągły o średnicy ø25 mm i długości 250 mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia 75° zmniejsza siłę promieniową w porównaniu z nożem o kącie 90°.
W systemie mocowania dźwigniowym (P) dźwignia dociska płytkę SNMG 1204rr przez jej otwór do ścianek gniazda. Negatywna geometria płytki kwadrat 90° z 8 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Wytaczak współpracuje z płytkami SNMG 12 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia PSKNR wytaczaka S25 PSKNR 12
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia PSKNR
P
MOCOWANIE
Dźwignia/sworzeń (P)
Mocowanie przez otwór w płytce — szybka wymiana
S
KSZTAŁT PŁYTKI
Kwadrat 90° 90°
Płytka SNMG — negatywna, dwustronna, 8 krawędzi (4 na stronę)
K
KĄT PRZYSTAWIENIA
κr = 75°
Toczenie wzdłużne — mniejsza siła promieniowa
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: ø25 mm (S25S, stal) · Płytka: SNMG 1204rr
Typowe zastosowania wytaczaka S25 PSKNR 12
Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych od ø32 mm |
| ▸ | Obróbka zgrubna i średnia otworów — negatywna geometria SNMG daje mocne ostrze; do wykańczania dobierz płytkę z łamaczem wykańczającym |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
W zestawie
Zawartość opakowania S25 PSKNR 12
Zawartość opakowania:
| ✓ | Korpus wytaczaka S25 PSKNR 12 | 1 szt. |
| ✓ | Sworzeń i dźwignia mocująca | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca SNMG 1204rr (do dokupienia osobno) | — |
Kompatybilna płytka SNMG 1204rr
SNMG 1204rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka SNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 8 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki wytaczaka S25 PSKNR 12
Instrukcja dla mocowania dźwigniowego (P)
Procedura wymiany płytki krok po kroku
1 Poluzuj dźwignię
Odkręć śrubę dźwigni 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź otwór na sworzeń
4 Dokręć dźwignię
Moment 1,5–2,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (100 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (8 krawędzi łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Najczęściej zadawane pytania — S25 PSKNR 12
Minimalna średnica otworu wynosi ø32 mm. Przy mniejszych otworach głowica noża koliduje z obrabianą ścianką, co uniemożliwia prawidłowe skrawanie.
Dla stalowego trzonka ø25 mm zalecany wysięg bez tłumienia to max 4×d, czyli 100 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka SNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 8 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
