Opis
PRZEKRÓJ 16×16 mm
DŁUGOŚĆ 100 mm
PŁYTKA DCMT 1104rr
KĄT κr 62,5°
Specyfikacja techniczna noża tokarskiego SDNCN 16X16 H11
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | SDNCN 16X16 H11 |
| Wysokość trzonka (h) | 16 mm |
| Szerokość trzonka (b) | 16 mm |
| Długość całkowita (L) | 100 mm |
| Wysięg funkcjonalny (f) | 8 mm |
| Kąt przystawienia (κr) | 62,5° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | DCMT 1104rr |
| Kierunek skrawania | N — neutralny (obustronny) |
| Producent | Smoxh |

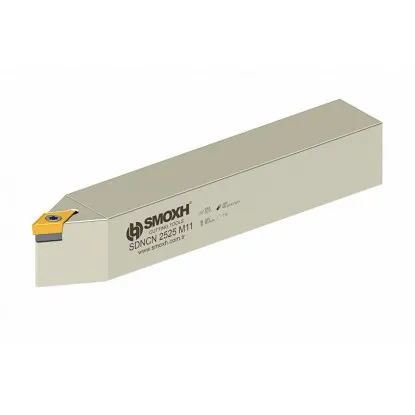

Nóż tokarski SDNCN 16X16 H11 – do toczenia wzdłużnego i kopiowania
Nóż składany 16×16 mm na płytkę DCMT
Nóż tokarski SDNCN 16X16 H11 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 16×16 mm i długości 100 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 62,5° umożliwia toczenie wzdłużne i profilowanie w obu kierunkach posuwu, z dobrym dostępem do obrabianej powierzchni.
W systemie mocowania śrubą centralną (S) śruba dociska płytkę DCMT 1104rr przez jej otwór, więc do wymiany wystarczy odkręcić jedną śrubę. Pozytywna geometria płytki romb 55° z 2 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami DCMT 11 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia SDNCN noża tokarskiego SDNCN 16X16 H11
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia SDNCN
S
MOCOWANIE
Śruba centralna (S)
Śruba dociska płytkę przez jej otwór centralny
D
KSZTAŁT PŁYTKI
Romb 55° 55°
Płytka DCMT — pozytywna, jednostronna, 2 krawędzie skrawające
N
KĄT PRZYSTAWIENIA
κr = 62,5°
Toczenie wzdłużne — specjalny kąt przystawienia
C
KĄT PRZYŁOŻENIA
α = 7° (poz.)
Geometria pozytywna — niskie siły skrawania, obróbka wykańczająca i średnia
N
KIERUNEK
Neutralny (N)
Praca w obu kierunkach — nóż obustronny
Trzonek: 16×16 mm · Płytka: DCMT 1104rr
Typowe zastosowania noża tokarskiego SDNCN 16X16 H11
Operacje skrawania:
| ▸ | Toczenie wzdłużne z kopiowaniem — kąt 62,5° zapewnia dobry dostęp do profilu obrabianego detalu |
| ▸ | Obróbka średnia i wykańczająca stali i żeliwa — pozytywna geometria DCMT zapewnia niskie siły skrawania |
| ▸ | Toczenie stożków zewnętrznych — obróbka powierzchni stożkowych i profilowych |
| ▸ | Profilowanie i obróbka wgłębień — neutralne ustawienie płytki pozwala wjeżdżać w zagłębienia po skosie; kąt wjazdu ogranicza kształt płytki |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność |
W zestawie
Zawartość opakowania SDNCN 16X16 H11
Zawartość opakowania:
| ✓ | Korpus noża SDNCN 16X16 H11 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca DCMT 1104rr (do dokupienia osobno) | — |
Kompatybilna płytka DCMT 1104rr
DCMT 1104rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka DCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 2 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SDNCN 16X16 H11
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 0,8–1,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (2 krawędzie łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SDNCN 16X16 H11
Do tego noża pasują płytki DCMT 1104rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 62,5° zapewnia dobry dostęp do profilu obrabianego detalu. Nadaje się do toczenia wzdłużnego, kopiowania profili i obróbki wgłębień.
Płytka DCMT ma geometrię pozytywną (kąt przyłożenia 7°), co oznacza, że jest jednostronna z 2 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
