Opis
PRZEKRÓJ 25×25 mm
DŁUGOŚĆ 125 mm
PŁYTKA RCMT 1003rr
KĄT κr zmienny
Specyfikacja techniczna noża tokarskiego SRXCR 25x25 10
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | SRXCR 25x25 10 |
| Wysokość trzonka (h) | 25 mm |
| Szerokość trzonka (b) | 25 mm |
| Długość całkowita (L) | 125 mm |
| Wysięg funkcjonalny (f) | 50 mm |
| Kąt przystawienia (κr) | zmienny, zależy od głębokości skrawania |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | RCMT 1003rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Producent | Smoxh |

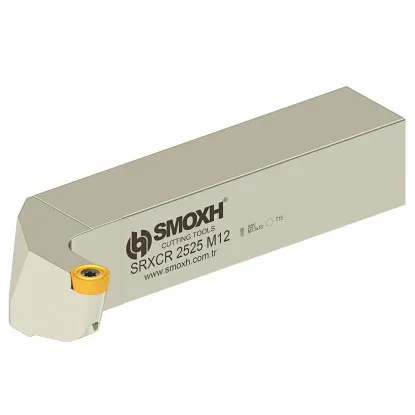

Nóż tokarski SRXCR 25x25 10 – do toczenia wzdłużnego z lekkim planowaniem
Nóż składany 25×25 mm na płytkę RCMT
Nóż tokarski SRXCR 25x25 10 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 25×25 mm i długości 125 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Płytka okrągła nie ma stałego kąta przystawienia: κr rośnie wraz z głębokością skrawania. Nóż toczy wzdłużnie, planuje czoło i kopiuje łagodne profile.
W systemie mocowania śrubą centralną (S) śruba dociska płytkę RCMT 1003rr przez jej otwór, więc do wymiany wystarczy odkręcić jedną śrubę. Pozytywna geometria płytki okrągłej z ciągłą krawędzią skrawającą sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami RCMT 10 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia SRXCR noża tokarskiego SRXCR 25x25 10
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia SRXCR
S
MOCOWANIE
Śruba centralna (S)
Śruba dociska płytkę przez jej otwór centralny
R
KSZTAŁT PŁYTKI
Okrągła 360°
Płytka RCMT — kopiowanie i wygładzanie profili
X
KĄT PRZYSTAWIENIA
κr — zmienny
Nóż zewnętrzny z płytką okrągłą; kąt przystawienia zależy od punktu styku z materiałem.
C
KĄT PRZYŁOŻENIA
α = 7° (poz.)
Geometria pozytywna — niskie siły skrawania, obróbka wykańczająca i średnia
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: 25×25 mm · Płytka: RCMT 1003rr
Typowe zastosowania noża tokarskiego SRXCR 25x25 10
Operacje skrawania:
| ▸ | Toczenie wzdłużne — okrągła płytka skrawa wzdłuż osi i planuje czoło |
| ▸ | Obróbka średnia i wykańczająca stali i żeliwa — pozytywna geometria RCMT zapewnia niskie siły skrawania i gładką powierzchnię |
| ▸ | Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych |
| ▸ | Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania SRXCR 25x25 10
Zawartość opakowania:
| ✓ | Korpus noża SRXCR 25x25 10 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca RCMT 1003rr (do dokupienia osobno) | — |
Kompatybilna płytka RCMT 1003rr
RCMT 1003rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka RCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada ciągłą krawędź skrawającą, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SRXCR 25x25 10
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 0,8–1,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SRXCR 25x25 10
Do tego noża pasują płytki RCMT 1003rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Płytka okrągła nie ma stałego kąta przystawienia: κr rośnie wraz z głębokością skrawania. Nóż służy do toczenia wzdłużnego, planowania i profilowania łagodnych przejść między średnicami.
Dobierz gatunek wg grupy materiałowej ISO: P (stale niestopowe i stopowe), M (stal nierdzewna i żaroodporna), K (żeliwo szare i sferoidalne), N (aluminium i metale kolorowe). Gatunki z oznaczeniem „uniwersalny" sprawdzą się w większości zastosowań.
