Opis

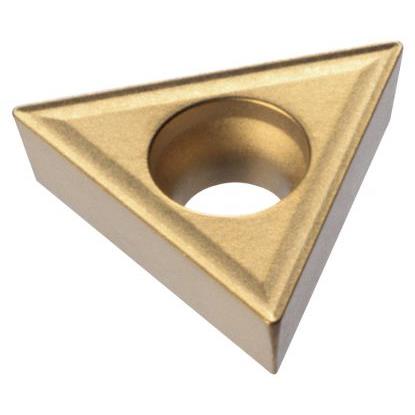

Płytka tokarska TCMT 16T308 – jednostronny trójkąt 60 stopni CBN
| Dane techniczne | |
|---|---|
| Długość boku l | 16,5 mm |
| Grubość płytki s | 3,97 mm |
| Średnica otworu d1 | 4,4 mm |
| Promień naroża re | 0,8 mm |
| Kod ANSI | TCMT 32.52 |
Płytka wieloostrzowa CBN (borazon) TCMT 16T308 – zastosowanie i budowa
jednostronny trójkąt 60 stopni z krawędzią z regularnego azotku boru
Płytka tokarska TCMT 16T308 to jednostronna, trójkątna płytka wieloostrzowa z regularnym azotkiem boru (CBN, borazon) w wykonaniu koreańskiej marki Horn, przeznaczona do toczenia stali hartowanych i materiałów twardych powyżej 45 HRC. Kształt T, czyli trójkąt równoboczny o kącie naroża 60 stopni, ułatwia dojście do konturu detalu przy toczeniu wzdłużnym i kształtowym. Pozytywna geometria z kątem przyłożenia 7 stopni zmniejsza siły skrawania i wykorzystuje jedną, górną stronę płytki z trzema narożami. Promień naroża rε 0,8 mm łączy dobrą gładkość powierzchni z wytrzymałością kruchej krawędzi borazonowej. Otwór z pogłębieniem i jednostronny łamacz wióra (typ T wg ISO 1832) mocuje płytkę i kontroluje spływ wióra.
Najważniejsze zalety płytki borazonowej TCMT 16T308
- Krawędź z regularnego azotku boru (CBN) — twardość tuż za diamentem pozwala toczyć stale hartowane powyżej 45 HRC, których nie obrobi zwykły węglik spiekany.
- Gatunek do grupy ISO H — obróbka na twardo stali narzędziowych, łożyskowych i nawęglanych po hartowaniu, także przy umiarkowanych przejściach przerywanych.
- Promień naroża rε 0,8 mm — uniwersalny kompromis między gładkością powierzchni a wytrzymałością kruchej krawędzi borazonowej.
- Pozytywna, jednostronna geometria z kątem przyłożenia 7 stopni obniża siły skrawania na sztywnych, hartowanych detalach.
- Wymiary zgodne z normą ISO 1832: długość krawędzi 16,5 mm, IC 9,525 mm (3/8″), grubość 3,97 mm — gniazdo TCMT wielkości 16.
- Otwór z pogłębieniem mocuje płytkę śrubą centralnie, co ułatwia szybką wymianę i powtarzalne pozycjonowanie naroża.
Zastosowania i dobór parametrów płytki CBN do obróbki na twardo
Płytka TCMT 16T308 (zapisywana też łącznie jako tcmt16t308) sprawdza się przy obróbce na twardo elementów hartowanych: wałków, tulei, pierścieni łożyskowych oraz części ze stali narzędziowych po obróbce cieplnej. Regularny azotek boru zachowuje twardość i ostrość krawędzi w wysokiej temperaturze strefy skrawania, dzięki czemu toczenie na twardo często zastępuje szlifowanie w jednym przejściu. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy orientacyjnej prędkości Vc = 150 m/min otrzymasz około 1193 obr/min. Borazon toleruje także umiarkowaną obróbkę przerywaną utwardzonych warstw, o ile obrabiarka i mocowanie zapewniają wysoką sztywność.
Krawędź z CBN najlepiej pracuje przy małych i średnich głębokościach skrawania oraz umiarkowanych posuwach, które chronią naroże przed przeciążeniem. Stabilny, ciągły styk z materiałem i minimalne bicie detalu ograniczają mikrowykruszenia twardej, lecz kruchej wkładki borazonowej. W obróbce na twardo chłodzenie stosuje się oszczędnie lub prowadzi toczenie na sucho, aby uniknąć szoków cieplnych krawędzi. Taki dobór warunków pozwala uzyskać powierzchnie o niskiej chropowatości bez wykańczającej operacji szlifowania. Płytki wieloostrzowe CBN w tym asortymencie dostarcza koreańska marka Horn.
▲
Ograniczenie zastosowania
Gatunek CBN opłaca się dopiero przy twardości powyżej 45 HRC — do stali miękkich, nierdzewnych i materiałów ciągliwych wybierz płytkę z węglika spiekanego, aby uniknąć kruszenia krawędzi borazonowej.
Dekoder oznaczenia płytki trójkątnej wg normy ISO 1832
jak czytać kod TCMT 16T308 — pozycje 1–7 oznaczenia
Oznaczenie TCMT 16T308 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Najczęściej zadawane pytania o płytkę TCMT 16T308
obsługa, dobór parametrów i obróbka na twardo
Trójkąt ma 3 naroża na górnej stronie płytki. Pozytywna, jednostronna geometria (kąt przyłożenia 7 stopni) oznacza pracę wyłącznie wierzchnią stroną — dolnej powierzchni nie da się wykorzystać jako krawędzi skrawającej.
Do obróbki na twardo materiałów powyżej 45 HRC: stali hartowanych, narzędziowych, łożyskowych i nawęglanych po obróbce cieplnej (grupa ISO H). Do stali miękkich, nierdzewnych i materiałów ciągliwych CBN jest nieopłacalny — użyj płytki z węglika spiekanego.
Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do cięższych przejść. Pozostałe wymiary (IC 9,525 mm, grubość 3,97 mm) są identyczne.
Obróbkę na twardo płytką borazonową prowadzi się zwykle na sucho lub z minimalnym chłodzeniem, aby uniknąć szoków cieplnych kruchej krawędzi. Kluczowa jest za to sztywność obrabiarki, mocowania i detalu, która ogranicza drgania i mikrowykruszenia naroża.
