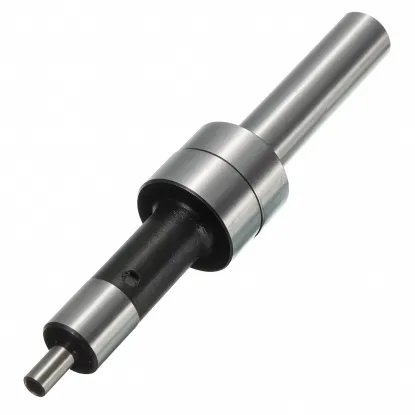

Czujnik krawędziowy Precyzyjny

Name: Czujnik krawędziowy Precyzyjny
Brand: Varel
SKU: 29403
Price: 61.50 PLN
Availability: InStock

Producent: Varel

kod produktu: 09625

61,50 zł brutto

Cena netto: 50,00 zł

Wysyłamy w 24h

W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Opinie klientów
Dostawa

Opis

Czujnik krawędziowy mechaniczny – precyzyjny ustawiak do frezarek CNC i konwencjonalnych

Czujnik krawędziowy mechaniczny to precyzyjne narzędzie pomiarowe do szybkiego ustawiania punktu zerowego osi X i Y na frezarkach konwencjonalnych oraz centrach CNC. Ustawiak frezarski umożliwia dokładne pozycjonowanie wrzeciona względem krawędzi obrabianego przedmiotu z powtarzalnością 0,01 mm — bez potrzeby zasilania zewnętrznego.

Najważniejsze zalety ustawiaka do frezarek

Powtarzalność pomiaru 0,01 mm — gwarantuje precyzyjne ustalenie punktu zerowego nawet przy wymagających operacjach
Chwyt walcowy 10 mm — uniwersalne mocowanie w tulejkach ER, oprawkach Weldon i uchwytach wiertarskich
Konstrukcja ze stali hartowanej 58-62 HRC — zapewnia odporność na zużycie i długą żywotność końcówki pomiarowej
Praca przy 400-1000 obr/min — wyraźny sygnał optyczny (odskok) w momencie kontaktu z krawędzią detalu
Brak zasilania i elektroniki — niezawodność mechaniczna bez ryzyka awarii baterii czy układów

Czujnik krawędzi sprawdza się w narzędziowniach, działach utrzymania ruchu oraz wszędzie tam, gdzie liczy się szybkie i powtarzalne zerowanie osi. Wybierany przez operatorów CNC i frezarzy ceniących prostotę obsługi oraz pewność pomiaru.

Zasada działania czujnika krawędzi

Czujnik krawędziowy składa się z dwóch współosiowych elementów połączonych sprężyną: chwytu mocowanego we wrzecionie oraz ruchomej końcówki pomiarowej. Podczas obrotu wrzeciona z prędkością 400-1000 obr/min końcówka wiruje mimośrodowo względem osi. W momencie kontaktu z krawędzią detalu następuje charakterystyczne wyrównanie osiowe obu części — widoczne jako wyraźny odskok końcówki. Ten sygnał optyczny informuje operatora o dokładnym położeniu krawędzi względem osi wrzeciona.

Odległość między osią wrzeciona a krawędzią przedmiotu równa się wówczas promieniowi końcówki pomiarowej (najczęściej 5 mm przy średnicy 10 mm). Operator odczytuje pozycję z wyświetlacza maszyny i dodaje wartość promienia, uzyskując precyzyjny punkt zerowy.

Zastosowania w praktyce warsztatowej

Czujnik krawędzi mechaniczny znajduje zastosowanie nie tylko przy ustalaniu punktu zerowego. Doświadczeni operatorzy wykorzystują go również do:

Lokalizowania środka otworów — przez najazd na przeciwległe krawędzie otworu i obliczenie punktu środkowego
Odnajdywania linii trasowanych — precyzyjne ustawienie względem wcześniej wyrysowanych znaczników
Sprawdzania równoległości detalu — weryfikacja ustawienia przedmiotu względem osi maszyny
Centrowania wrzeciona nad określonym punktem — przy operacjach wiercenia i frezowania wymagających dokładnego pozycjonowania

Wskazówki dotyczące prawidłowej obsługi

Aby uzyskać maksymalną dokładność pomiaru, należy przestrzegać kilku zasad. Prędkość obrotowa wrzeciona powinna mieścić się w zakresie 400-600 obr/min — zbyt wysokie obroty utrudniają dostrzeżenie momentu wyrównania. Posuw stołu w kierunku krawędzi musi być powolny i równomierny, najlepiej z wykorzystaniem pokręteł ręcznych lub minimalnego posuwu automatycznego.

Przed pomiarem warto oczyścić zarówno końcówkę czujnika, jak i krawędź detalu z wiórów i zanieczyszczeń. Nawet drobne zabrudzenia mogą wpłynąć na dokładność wskazania. Po każdym użyciu zaleca się przetarcie czujnika czystą szmatką i przechowywanie w opakowaniu ochronnym.

Dla kogo jest przeznaczony czujnik krawędziowy?

Czujnik krawędzi sprawdza się w profesjonalnych narzędziowniach, działach utrzymania ruchu oraz wszędzie tam, gdzie liczy się szybkie i powtarzalne zerowanie osi. Wybierany przez operatorów CNC i frezarzy ceniących prostotę obsługi, niezawodność mechaniczną oraz pewność pomiaru bez zależności od baterii. To podstawowe wyposażenie każdego stanowiska frezarskiego — zarówno przy produkcji jednostkowej, jak i seryjnej.

Najczęściej zadawane pytania

Służy do precyzyjnego wyznaczania punktu zerowego osi X i Y na frezarkach. Umożliwia także odnalezienie krawędzi materiału, środka otworu oraz linii traserskich.

Zalecana prędkość to 400-600 obr/min, nie więcej niż 1000 obr/min. Niższe obroty gwarantują czytelniejszy odskok końcówki i wyższą dokładność.

Standardowa powtarzalność to 0,01 mm, wersje wysokiej klasy oferują 0,005 mm. To wystarcza do profesjonalnego zerowania maszyn CNC oraz frezarek tradycyjnych.
