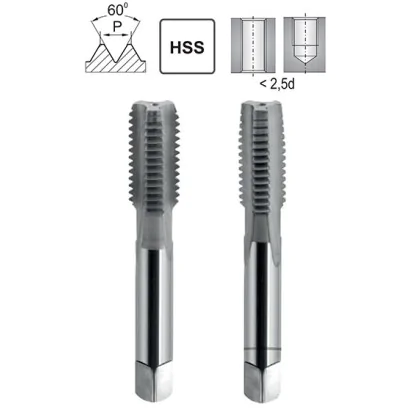

Gwintownik Ręczny M4 LH DIN 352/2 6H HSS Fanar
31,98 zł brutto
Cena netto: 26,00 zł
Opis
Materiał HSS
Rozmiar gwintu M4 lewy
Ilość sztuk2 szt.
Tolerancja 6H ISO2
Dane techniczne gwintownika ręcznego M4 lewego
| Dane techniczne | |
|---|---|
| Średnica Gwintu d1 | M4 |
| Skok Gwintu P | 0,7 mm |
| Długość Całkowita l1 | 45 mm |
| Długość Części Roboczej l2 | 12 mm |
| Średnica Części Chwytowej d2 | 4,5 mm |
| Długość Boku Zabieraka Kwadratowego a | 3,4 mm |
| Otwór Pod Gwint | 3,3 mm |
Zdzierak i wykańczak – ile materiału zbiera każdy
Podział pracy w komplecie 1–2
Gwint M4 x0,7 LH powstaje w ściance otworu o średnicy 3,3 mm. Rowek gwintu sięga 0,35 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.
Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.
| Gwintownik | Nakrój | Kąt nakroju | Zbiera materiału | Jak pracuje w otworze |
|---|---|---|---|---|
| nr 1 – zdzierak | długi, 8 zwojów | 5 stopni | zasadniczą część rowka | wchodzi łagodnie i wyznacza kierunek gwintu |
| nr 2 – wykańczak | krótki, 2 zwoje | 20 stopni | resztę, do pełnego zarysu | wkręca się w nacięte zwoje i nadaje pełny zarys 6H |
Jak odróżnić gwintowniki w komplecie
Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.
Jak nagwintować otwór M4 LH – kolejność 1, 2
Gwintowanie ręczne krok po kroku
Gwint M4 x0,7 LH w czterech krokach
ØWiercenie
Wiertło 3,3 mm
1Zdzierak
Nakrój 8 zwojów
2Wykańczak
Nakrój 2 zwoje
✓Gotowy gwint
Tolerancja 6H
Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu
Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 4 mm minus skok 0,7 mm daje 3,3 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.
Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić
Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 10 mm, czyli do 2,5 średnicy gwintu (2,5 x 4 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.
Nr 1 – zdzierak wyznacza kierunek gwintu
Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.
Nr 2 – wykańczak daje pełny zarys
Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 6H. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M4 LH.
Gwintownik ręczny M4 lewy HSS DIN 352 – komplet 2 sztukowy do gwintów lewoskrętnych
Gwintownik ręczny M4 lewy to specjalistyczny zestaw dwóch narzędzi do nacinania gwintów wewnętrznych lewoskrętnych o średnicy 4 mm i skoku 0,7 mm. Gwintowniki ręczne M4 lewe ze stali HSS stosuje się w mechanizmach precyzyjnych, optyce, aparaturze pomiarowej oraz wszędzie tam, gdzie gwint prawy mógłby ulec samoistnemu poluzowaniu.
Najważniejsze zalety zestawu gwintowników lewych M4
- Komplet 2 sztukowy (zdzierak i wykańczak) – efektywne rozwiązanie do gwintów lewych w drobnych elementach
- Gwint lewoskrętny M4 – stosowany w urządzeniach optycznych, mechanizmach regulacyjnych i elementach zabezpieczających
- Stal szybkotnąca HSS – zapewnia precyzję cięcia w materiałach o wytrzymałości do 800 MPa
- Tolerancja 6H zgodna z DIN 352 – dokładne pasowanie ze śrubami i nakrętkami lewoskrętnymi
- Mała średnica z kierunkiem lewym – idealna do precyzyjnych podzespołów wymagających zabezpieczenia przed odkręcaniem
Zestaw gwintowników ręcznych M4 lewych znajduje zastosowanie w zakładach optycznych, laboratoriach i firmach produkujących aparaturę pomiarową. Do prawidłowego gwintowania wykonaj otwór wiertłem 3,3 mm. Pamiętaj o kierunku obrotów – gwintownik lewy obraca się przeciwnie do ruchu wskazówek zegara.
Tolerancja 6H — klasy tolerancji gwintów metrycznych
| Klasa | Dokładność | Zastosowanie | Status |
|---|---|---|---|
| 4H / 4g | Wysoka | Połączenia precyzyjne, hydraulika | — |
| 6H / 6g | Standardowa | Budowa maszyn, uniwersalne | WYBRANY |
| 7H / 8g | Niska | Duży luz, łatwy montaż | — |
6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)
Najczęściej zadawane pytania
Średnica wiertła pod gwint M4 lewy wynosi 3,3 mm – identycznie jak dla gwintu prawego. Skok 0,7 mm pozostaje bez zmian.
Gwintownik lewy obraca się przeciwnie do ruchu wskazówek zegara, czyli w lewo. To odwrotny kierunek niż przy standardowych gwintach prawych.
Gwinty lewe M4 występują w optyce, aparaturze pomiarowej i mechanizmach precyzyjnych. Zabezpieczają połączenia przed samoczynnym odkręcaniem podczas wibracji.
