Gwintownik maszynowy 1/2-13 UNC - HSSE Przelotowy
search
  • Gwintownik maszynowy 1/2-13 UNC - HSSE Przelotowy
  • Gwintownik maszynowy 1/2-13 UNC - HSSE Przelotowy - nr. 1
  • Gwintownik maszynowy 1/2-13 UNC - HSSE Przelotowy - nr. 2
Narex Zdanice spol. s r.o.

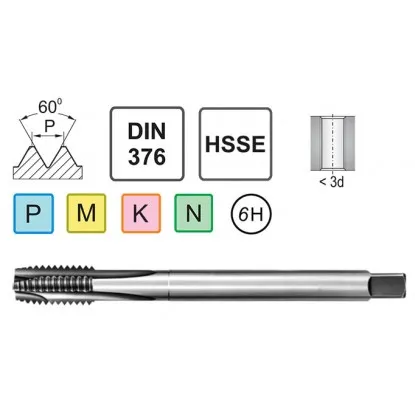

Gwintownik UNC 1/2-13 DIN 376 B HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
18313
Rozmiar gwintu: 1/215 rozmiarów tego gwintownika
71,34 zł brutto

Cena netto: 58,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 1/2-13 UNC przelotowy

Dane techniczne
średnica znamionowa d11/2-13
skok gwintu P13 zwojów na cal
długość całkowita l1110 mm
długość części roboczej l224 mm
wielkość zabieraka kwadratowego7 mm
średnica otworu pod gwint10,8 mm
NakrójB (4÷5) P
Średnica części chwytowej d29 mm
Gwintownik UNC 1/2-13 DIN 376 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik UNC 1/2-13 ma chwyt zredukowany według DIN 376: średnica 9 mm, kwadrat 7 mm.

Gwintownik UNC 1/2-13 DIN 376 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój B: 4–5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Gwint UNC 1/2-13 ma 13 zwojów na cal; posuw wynosi około 1,954 mm na obrót.

Gwintownik maszynowy 1/2-13 UNC do stali nierdzewnej

Profesjonalny gwintownik maszynowy 1/2-13 UNC z chwytem wydłużonym do nacinania gwintów zwykłych zunifikowanych typ UNC 1/2-13. Są to gwinty walcowe amerykańskie zunifikowane o zarysie trójkątnym (kąt 60 stopni). Klasa tolerancji wykonanych gwintów wynosi 2B. Typ nakroju B – do gwintowania krótkich otworów przelotowych. W naszej ofercie znajdują się gwintowniki maszynowe zunifikowane wyprodukowane z nowoczesnej stli szybkotnącej HSSE (High Speed Steel). Ten wyjątkowy materiał pozawala na uzyskanie znacznie wyższych parametrów skrawania, w tym na większą wydajność skrawania i tym samym krótszy czas obróbki. Nadto stal szybkotnąca znacznie poszerza katalog możliwych do obróbki materiałów. Są nimi stale niestopowe (węglowe), metale, metale kolorowe, stopy metali, tworzywa sztuczne. Gwintowniki maszynowe 1/2-13 UNC są także wytrzymałe na ciężkie warunki skrawania a ich ostrza rzadko ulegają złamaniom, pęknięciom, wykruszeniom, wyłamaniom i stępieniu. Gwintowniki są dedykowane indywidualnym klientom i dużym firmom.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
