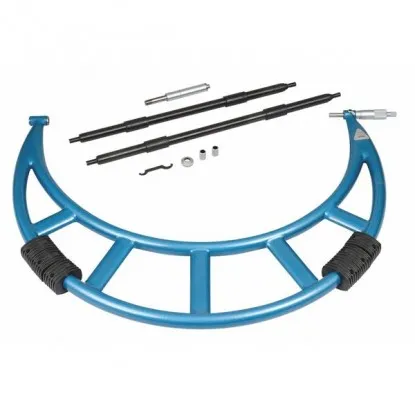

Mikrometr Zewnętrzny 900-1000 mm 0,01 mm Mitutoyo
1959
Zakres pomiarowy: 900-1000 mm17 rozmiarów tego mikrometru
3 690,00 zł brutto
Cena netto: 3 000,00 zł
Opis
Mikrometr zewnętrzny 900–1000 mm – dokładność odczytu 0,01 mm
Dane techniczne i budowa przyrządu
| Dane techniczne | |
|---|---|
| Zakres pomiarowy | 900–1000 mm |
| Dokładność odczytu | 0,01 mm |
| Płaskość powierzchni pomiarowych | 0,006 mm |
| Końcówki pomiarowe | węglik spiekany |
| Nacisk sprzęgła | 5–10 N |
| Skok śruby mikrometrycznej | 0,5 mm na obrót |
| Blokada wrzeciona | tak |
| W zestawie | klucz nastawczy, trzpień wzorcowy 900 mm |
ODCZYT0,01 mm
KOŃCÓWKIwęglik spiekany
NACISK POMIAROWY5–10 N
BLOKADAwrzeciona
Mikrometr kabłąkowy MMZb – budowa i zastosowanie
Do czego służy przyrząd tego zakresu
Mikrometr zewnętrzny 900–1000 mm to analogowy przyrząd o dokładności odczytu 0,01 mm przeznaczony do detali wielkogabarytowych. Rama kabłąkowa o rozstawie ponad 900 mm pozwala objąć duże wały, walce i korpusy, a podziałka o zakresie 100 mm ogranicza liczbę przyrządów potrzebnych na wydziale. Śruba mikrometryczna o skoku 0,5 mm daje 50 działek po 0,01 mm na obrocie bębna.
Powierzchnie pomiarowe z węglika spiekanego utrzymują płaskość 0,006 mm. Sprzęgło ogranicza nacisk do 5–10 N — przy tak dużej ramie stały docisk jest warunkiem powtarzalności, bo nadmierna siła ugina kabłąk i fałszuje wynik o kilka setnych. Blokada wrzeciona pozwala zdjąć przyrząd z detalu bez utraty wskazania. Przy tej wielkości pomiar najlepiej wykonywać w podparciu lub z pomocą drugiej osoby.
Producentem przyrządu jest japoński Mitutoyo — światowy lider w produkcji narzędzi pomiarowych i wyposażenia metrologicznego.
Typowe zastosowania:
- pomiar dużych wałów napędowych, walców i osi w zakresie 900–1000 mm,
- kontrola czopów pod łożyska wielkogabarytowe przed regeneracją i montażem,
- pomiary odbiorcze elementów maszyn ciężkich i energetycznych,
- praca w podparciu, na statywie lub z pomocą drugiego operatora.
Jak odczytać wynik pomiaru
Podziałka tulei i bębna krok po kroku
Setki zakresu
900,00
+
Tuleja
12,50
+
Bęben
0,32
=
Wynik pomiaru
912,82 mm
Wynik składa się z dwóch wskazań. Na tulei odczytuje się pełne i połówkowe milimetry — kreski całych milimetrów leżą pod linią odniesienia, kreski 0,5 mm nad nią. Na bębnie odczytuje się setne części milimetra przy linii odniesienia. W przykładzie na rysunku krawędź bębna minęła kreskę 12,5, a linia odniesienia wskazuje działkę 32, co daje wynik 912,82 mm.
Stal rozszerza się o około 11,5 µm na metr przy zmianie temperatury o 1°C. Detal o średnicy 1000 mm cieplejszy od przyrządu o 5°C ma wymiar większy o około 0,058 mm. Dlatego detal i mikrometr powinny mieć wyrównaną temperaturę, najlepiej zbliżoną do 20°C.
Nie dokręcaj wrzeciona poza punkt zadziałania sprzęgła
Docisk na siłę fałszuje wynik i może trwale odkształcić powierzchnie pomiarowe. Kręć wyłącznie końcówką sprzęgła, aż zacznie przeskakiwać, a wynik zatrzaśnij blokadą wrzeciona.
Precyzja mikrometru w liczbach
Parametry istotne przy tolerancjach warsztatowych
0,006 mm
Płaskość powierzchni pomiarowych
Węglikowe końcówki utrzymują płaskość przez lata codziennej pracy warsztatowej.
50 działek
Jeden obrót bębna = 0,5 mm
Skok śruby mikrometrycznej dzielony na 50 działek daje odczyt 0,01 mm na działce.
5–10 N
Stały nacisk sprzęgła
Sprzęgło przeskakuje po osiągnięciu siły docisku — wynik nie zależy od ręki operatora.
Zawartość zestawu i zerowanie przyrządu
Przygotowanie do pierwszego pomiaru
W komplecie
Klucz nastawczy
Do regulacji tulei podczas zerowania wskazania na trzpieniu wzorcowym.
W komplecie
Trzpień wzorcowy 900 mm
Wzorzec długości do ustawienia punktu zerowego przed pierwszym pomiarem.
Przed pomiarem przyrząd zeruje się na dołączonym trzpieniu wzorcowym 900 mm: zamknij końcówki na trzpieniu sprzęgłem i sprawdź, czy skala wskazuje dokładnie 900,00 mm. Odchyłkę koryguje się kluczem nastawczym, obracając tuleję.
Pomiar mikrometrem krok po kroku
Procedura zapewniająca powtarzalny wynik
Cztery kroki do powtarzalnego wyniku
1 Wyzeruj na wzorcu
trzpień: 900 mm
2 Domknij sprzęgłem
nacisk: 5–10 N
3 Zablokuj wrzeciono
zatrzask wyniku
✓ Odczytaj wynik
dokładność: 0,01 mm
Pełny odczyt: wskazanie tulei i bębna plus pełne setki zakresu (900 mm).
Mikrometr zewnętrzny 900–1000 mm łączy prostą, niezawodną konstrukcję analogową z dokładnością odczytu 0,01 mm. Węglikowe końcówki pomiarowe, stały nacisk sprzęgła i blokada wrzeciona odpowiadają za powtarzalność wyników przez lata pracy. To podstawowe wyposażenie stanowiska kontroli jakości wszędzie tam, gdzie pomiar średnicy zewnętrznej musi być pewniejszy niż z suwmiarki.
Najczęściej zadawane pytania
Sprzęgło ogranicza nacisk do 5–10 N i przeskakuje po osiągnięciu tej siły. Każdy pomiar odbywa się więc z tym samym dociskiem, niezależnie od ręki operatora — to warunek powtarzalności przy odczycie 0,01 mm.
Węglik spiekany jest wielokrotnie odporniejszy na ścieranie niż stal narzędziowa, dlatego płaskość 0,006 mm utrzymuje się latami. Stan powierzchni warto okresowo sprawdzać podczas zerowania przyrządu.
Po pracy oczyść powierzchnie pomiarowe i pozostaw końcówki lekko rozwarte, żeby nie sczepiły się przy zmianach temperatury. Nie dokręcaj wrzeciona poza punkt zadziałania sprzęgła i chroń przyrząd przed upadkiem — po uderzeniu wymaga sprawdzenia na wzorcu.
