Tabela gwintów Whitworth BSW i BSF
| Gwint | Skok na cal | Otwór [mm] | Wałek [mm] |
| BSW 1/8 | 40 | 2,55 | 3,09 |
| BSW 3/16 | 24 | 3,7 | 4,66 |
| BSF 3/16 | 32 | 4 | 4,76 |
| BSW 1/4 | 20 | 5,1 | 6,24 |
| BSF 1/4 | 26 | 5,3 | 6,25 |
| BSW 5/16 | 18 | 6,5 | 7,82 |
| BSF 5/16 | 22 | 6,8 | 7,83 |
| BSW 3/8 | 16 | 7,9 | 9,4 |
| BSF 3/8 | 20 | 8,3 | 9,41 |
| BSW 7/16 | 14 | 9,25 | 10,98 |
| BSF 7/16 | 18 | 9,7 | 10,99 |
| BSW 1/2 | 12 | 10,5 | 12,56 |
| BSF 1/2 | 16 | 11,1 | 12,57 |
| BSW 9/16 | 12 | 12 | 14,14 |
| BSF 9/16 | 16 | 12,7 | 14,16 |
| BSW 5/8 | 11 | 13,5 | 15,72 |
| BSF 5/8 | 14 | 14 | 15,73 |
| BSW 3/4 | 10 | 16,4 | 18,89 |
| BSF 3/4 | 12 | 16,75 | 18,89 |
| BSW 7/8 | 9 | 19,25 | 22,1 |
| BSF 7/8 | 11 | 19,75 | 22,11 |
| BSW 1 | 8 | 22 | 25,27 |
| BSF 1 | 10 | 22,75 | 25,28 |
| BSW 1.1/8 | 7 | 24,75 | |
| BSW 1.1/4 | 7 | 27,75 | |
| BSW 1.1/2 | 6 | 33,5 | |
| BSW 1.3/4 | 5 | 39 | |
| BSW 2 | 4.1/2 | 44,5 |
Opis
- nacinany gwint d1 - 7/8-9,
- skok gwintu - 9 zwoi na cal,
- średnica zewnętrzna d2 - 55 mm,
- grubość h1 - 22 mm,
- ilość otworów wiórowych - 5,
- wymagana średnica wałka - 22,10 mm.

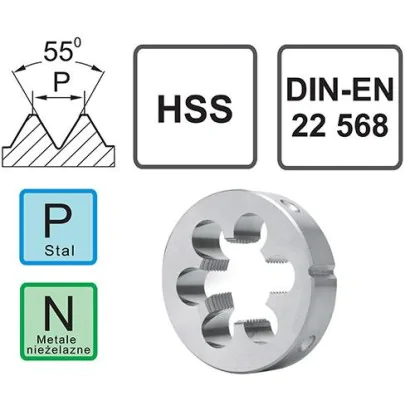

Narzynka 7/8-9 BSW calowa Whitwortha do nacinania gwintów zewnętrznych. Nadaje się do gwintowania ręcznego i maszynowego. Narzynki znajdujące się w naszym sklepie wyprodukowane są z najwyższą dokładnością z nowoczesnej stali nierdzewnej HSSE zgodnie z normą wymiarową DIN-EN 22568. Dzięki właściwościom tej stali, narzynki Whitwortha są bardzo wytrzymałe na bardzo ciężkie warunki skrawania. Nie ulegają uszkodzeniom nawet pod wpływem wysokiej temperatury powstałej podczas skrawania z dużą prędkością. Dzięki temu możliwe jest skrócenie czasu pracy i lepsze wykorzystanie posiadanych obrabiarek. Narzynki znajdujące się w naszym sklepie przeznaczone są do obróbki profesjonalnej w dużych zakładach produkcyjnych. Nadają się do gwintowania elementów wykonanych ze stali nierdzewnej, niestopowych (węglowych), metali, metali kolorowych (miedzi, aluminium), stopów metali (mosiądzu, brązu) i utwardzanych termicznie tworzyw sztucznych.
kod produktu: 0000006532 w magazynie > 10 szt.
50,43 zł brutto
kod produktu: 0000006661 w magazynie > 10 szt.
92,25 zł brutto
kod produktu: 4315 w magazynie > 10 szt.
129,15 zł brutto
kod produktu: 0000005424
178,35 zł brutto
