Narzynka M22x1,75 HSS - Narzynka drobnozwojna Cztool
search
  • Narzynka M22x1,75 HSS - Narzynka drobnozwojna Cztool
  • Narzynka M22x1,75 HSS - Narzynka drobnozwojna Cztool - nr. 1
Bucovice

Narzynka M22X1,75 HSS DIN 22 568 Cztool

Bucovice Bucovice
14462
553,50 zł brutto

Cena netto: 450,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne narzynki M22x1,75

Dane techniczne
Nacinany Gwint D1 M22x1,75
Skok Gwintu P 1,75 mm
Średnica Zewnętrzna D2 55 mm
Grubość H1 16 mm
Ilość Otworów Wiórowych 5
Wymagana Średnica Wałka 21,85 mm

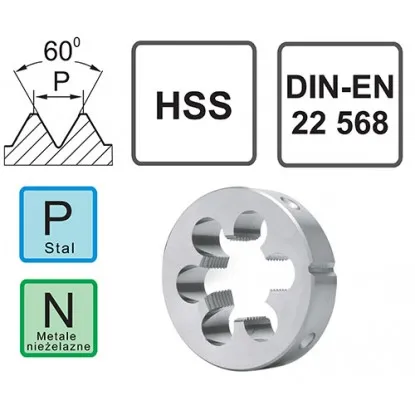

Narzynka metryczna drobnozwojna rysunek

Narzynka M22x1,75 HSS DIN 22 568 – narzędzie do gwintów precyzyjnych średniej średnicy

Narzynka M22x1,75 to profesjonalne narzędzie okrągłe wykonane ze stali szybkotnącej HSS o twardości 64 HRC, przeznaczone do nacinania gwintów zewnętrznych metrycznych o średnicy 22 mm i skoku 1,75 mm. Gwint o tym nietypowym skoku znajduje zastosowanie w specjalistycznych aplikacjach przemysłowych, gdzie wymagana jest specyficzna charakterystyka połączenia gwintowego przy średnich wymiarach. Konstrukcja zgodna z normą DIN 22 568 oraz tolerancja 6g gwarantują prawidłową współpracę z nakrętkami 6H w typowych zastosowaniach przemysłowych. Narzędzie to idealnie sprawdza się w warsztatach mechanicznych oraz działach utrzymania ruchu obsługujących przemysł maszynowy i mechanikę średnich wymiarów.

Kluczowe zalety narzynki M22x1,75

  • Skok 1,75 mm dla aplikacji specjalistycznych – nietypowy skok zapewniający specyficzne proporcje między szybkością nacinania a wytrzymałością mechaniczną w specjalistycznych zastosowaniach średnich wymiarów
  • Średnica 22 mm dla zastosowań uniwersalnych – popularny rozmiar w przemyśle mechanicznym, maszynach oraz konstrukcjach wymagających połączeń gwintowych średnich wymiarów
  • Stal szybkotnąca HSS 64 HRC – zapewnia długą żywotność podczas nacinania gwintów w stalach konstrukcyjnych do 800 MPa, aluminium oraz mosiądzu
  • Tolerancja 6g według ISO – standardowa klasa dokładności z kontrolowanym luzem zapewniająca swobodny montaż nakrętek bez zakleszczenia
  • Konstrukcja okrągła monolityczna – budowa bez podziału segmentów eliminuje błędy wymiarowe i zapewnia powtarzalność w produkcji seryjnej

Narzynka M22x1,75 to narzędzie dla warsztatów mechanicznych, działów utrzymania ruchu oraz zakładów produkcyjnych obsługujących przemysł maszynowy i mechanikę średnich wymiarów. Doskonale sprawdza się przy nacinaniu gwintów na prętach, sworzniach oraz trzpieniach w maszynach i urządzeniach. Zalecane stosowanie z preparatami smarującymi do gwintowania dla zmniejszenia oporów, poprawy jakości powierzchni oraz przedłużenia żywotności narzędzia podczas intensywnej eksploatacji w środowisku przemysłowym.

Najczęściej zadawane pytania

Sfazuj koniec pręta (średnica 21,7-21,75 mm) na około 45 stopni i zamocuj stabilnie w imadle lub uchwycie. Ustaw narzynkę prostopadle do osi i wykonuj cykl: dwa pełne obroty w kierunku nacinania, następnie cofnij o pół obrotu dla usunięcia wiórów. Przy skoku 1,75 mm kontroluj regularnie prostopadłość i stosuj odpowiednie smarowanie co 3-4 obroty.

Do stali konstrukcyjnych stosuj oleje gwintownicze lub standardowy olej maszynowy nakładany przed rozpoczęciem i co 3-4 obroty podczas pracy. W aluminium używaj nafty z dodatkiem oleju, w mosiądzu olej maszynowy wystarcza. Smarowanie redukuje opory o około 40 procent i przedłuża żywotność narzędzia przy średnicy 22 mm.

Zacinanie często wynika z rzadkiego cofania lub braku smaru. Natychmiast zatrzymaj proces, wykręć narzynkę całkowicie, oczyść rowki wiórowe szczotką lub sprężonym powietrzem. Sprawdź średnicę pręta mikrometrem – przy skoku 1,75 mm tolerancje są istotne. Wznawiaj z bardziej obfitym smarowaniem i częstszym cofaniem – co 1,5-2 obroty zamiast co 2-3.

Producent Cztool a.s. Bučovice, Czechy info@cztool.cz
