Opis
PRZEKRÓJ 25×25 mm
DŁUGOŚĆ 150 mm
PŁYTKA VNMG 1604rr
KĄT κr 72,5°
Specyfikacja techniczna noża tokarskiego MVVNN 25x25 16
| Dane Techniczne | |
|---|---|
| Oznaczenie ISO | MVVNN 25x25 16 |
| Wysokość trzonka (h) | 25 mm |
| Szerokość trzonka (b) | 25 mm |
| Długość całkowita (L) | 150 mm |
| Wysięg funkcjonalny (f) | 25 mm |
| Kąt przystawienia (κr) | 72,5° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — kombinowany (M) |
| Typ płytki | VNMG 1604rr |
| Kierunek skrawania | R — prawy |
| Producent | Varel |

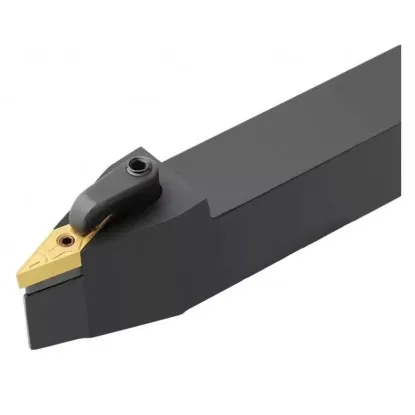

Nóż tokarski MVVNN 25x25 16 – do toczenia wzdłużnego i kopiowania
Profesjonalny nóż składany 25×25 mm na płytkę VNMG
Nóż tokarski MVVNN 25x25 16 to profesjonalny nóż tokarski przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 25×25 mm i długości 150 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 72,5° umożliwia toczenie wzdłużne z podcinaniem, zachowując dobry dostęp do obrabianej powierzchni.
System mocowania kombinowany (M) gwarantuje maksymalną sztywność mocowania i szybką wymianę płytki VNMG 1604rr. Negatywna geometria płytki romb 35° z 4 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami VNMG 16 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Typowe zastosowania noża tokarskiego MVVNN 25x25 16
Operacje skrawania:
| ▸ | Toczenie wzdłużne z kopiowaniem — kąt 72,5° zapewnia dobry dostęp do profilu obrabianego detalu |
| ▸ | Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria VNMG zapewnia max wytrzymałość ostrza i 2× więcej krawędzi |
| ▸ | Toczenie stożków zewnętrznych — obróbka powierzchni stożkowych i profilowych |
| ▸ | Podcinanie i obróbka wgłębień — mniejszy kąt κr pozwala na częściowe podcinanie |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność |
W zestawie
Zawartość opakowania MVVNN 25x25 16
Zawartość opakowania:
| ✓ | Korpus noża MVVNN 25x25 16 | 1 szt. |
| ✓ | Zacisk kombinowany (docisk + sworzeń) | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca VNMG 1604rr (do dokupienia osobno) | — |
Kompatybilna płytka VNMG 1604rr
VNMG 1604rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka VNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 4 krawędzie skrawające, co zapewnia max wytrzymałość ostrza i ekonomiczność.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego MVVNN 25x25 16
Instrukcja dla systemu mocowania kombinowanym (M)
Procedura wymiany płytki krok po kroku
1 Poluzuj zacisk
Odkręć śrubę mocującą 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź na sworzeń i dociśnij
4 Dokręć zacisk
Moment 2,0–3,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona (±0,05 mm) |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (4 krawędzi łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — MVVNN 25x25 16
Do tego noża pasują płytki VNMG 1604rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 72,5° zapewnia dobry dostęp do profilu obrabianego detalu. Nadaje się do toczenia wzdłużnego, kopiowania profili i obróbki wgłębień.
Płytka VNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 4 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
