Opis
ŚREDNICA ø25 mm
DŁUGOŚĆ mm
PŁYTKA TCMT 1604rr
KĄT κr °
Specyfikacja techniczna wytaczaka S25 STWCR 16
| Dane Techniczne | |
|---|---|
| Oznaczenie ISO | S25 STWCR 16 |
| Średnica trzonka (d) | ø25 mm |
| Efektywna wysokość (h) | 23 mm |
| Długość całkowita (L) | mm |
| Kąt przystawienia (κr) | ° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | TCMT 1604rr |
| Kierunek skrawania | R — prawy |
| Materiał trzonka | Stal (S) |
| Producent | Varel |

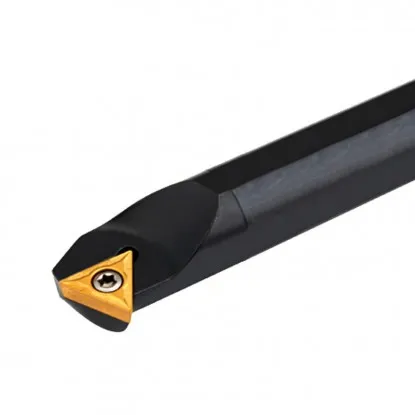

Wytaczak tokarski S25 STWCR 16 – do toczenia wewnętrznego i wykańczania otworów
Precyzyjny wytaczak do obróbki wewnętrznej
Wytaczak tokarski S25 STWCR 16 to profesjonalny wytaczak przeznaczony do toczenia wzdłużnego i wykańczania otworów. Stalowy trzonek okrągły o średnicy ø25 mm i długości mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia ° umożliwia efektywne skrawanie materiału.
System mocowania śruba centralna (S) gwarantuje najwyższą powtarzalność pozycjonowania ostrza i prostotę wymiany płytki TCMT 1604rr. Pozytywna geometria płytki trójkąt 60° z 3 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Wytaczak współpracuje z płytkami TCMT 16 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Typowe zastosowania wytaczaka S25 STWCR 16
Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych |
| ▸ | Obróbka wykańczająca otworów — pozytywna geometria TCMT zapewnia niskie siły skrawania i gładką powierzchnię |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Lekkie planowanie czoła — kąt ° pozwala na skrawanie powierzchni czołowej wewnątrz otworu |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
W zestawie
Zawartość opakowania S25 STWCR 16
Zawartość opakowania:
| ✓ | Korpus wytaczaka S25 STWCR 16 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca TCMT 1604rr (do dokupienia osobno) | — |
Kompatybilna płytka TCMT 1604rr
TCMT 1604rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka TCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 3 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki wytaczaka S25 STWCR 16
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 2,0–3,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (100 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona (±0,05 mm) |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (3 krawędzi łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Najczęściej zadawane pytania — S25 STWCR 16
Minimalną średnicę otworu określa wymiar głowicy narzędzia — sprawdź parametr D_min w tabeli specyfikacji powyżej.
Dla stalowego trzonka ø25 mm zalecany wysięg bez tłumienia to max 4×d, czyli 100 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka TCMT ma geometrię pozytywną (kąt przyłożenia 7°), co oznacza, że jest jednostronna z 3 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
