Opis
PRZEKRÓJ 16×16 mm
DŁUGOŚĆ 100 mm
PŁYTKA RCMT 0803rr
KĄT κr 90°

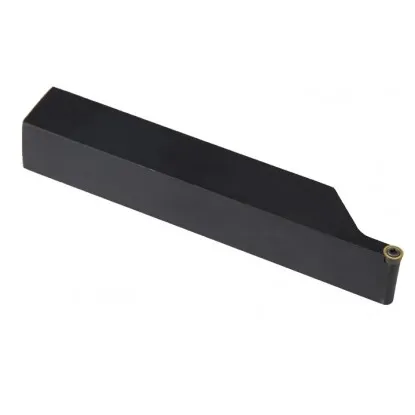

Specyfikacja techniczna noża tokarskiego SRACL 16x16 H08
| Dane Techniczne | |
|---|---|
| Oznaczenie ISO | SRACL 16x16 H08 |
| Wysokość trzonka (h) | 16 mm |
| Szerokość trzonka (b) | 16 mm |
| Długość całkowita (L) | 100 mm |
| Wysięg funkcjonalny (f) | 18 mm |
| Kąt przystawienia (κr) | 90° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | RCMT 0803rr |
| Kierunek skrawania | L — lewy |
| Producent | Varel |
Nóż tokarski SRACL 16x16 H08 – do planowania czołowego i toczenia wzdłużnego
Profesjonalny nóż składany 16×16 mm na płytkę RCMT
Nóż tokarski SRACL 16x16 H08 to profesjonalny nóż tokarski przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 16×16 mm i długości 100 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 90° umożliwia planowanie czołowe i toczenie wzdłuż odsadzenia.
System mocowania śruba centralna (S) gwarantuje najwyższą powtarzalność pozycjonowania ostrza i prostotę wymiany płytki RCMT 0803rr. Pozytywna geometria płytki okrągła z ciągłą krawędzią skrawającą sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami RCMT 08 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Typowe zastosowania noża tokarskiego SRACL 16x16 H08
Operacje skrawania:
| ▸ | Planowanie czołowe — kąt 90° zapewnia równomierne skrawanie powierzchni czołowej |
| ▸ | Toczenie wzdłuż odsadzeń — kąt prosty umożliwia obróbkę kątów 90° |
| ▸ | Obróbka stali i żeliwa materiałów — pozytywna geometria RCMT zapewnia niskie siły skrawania |
| ▸ | Toczenie stopni i kołnierzy — precyzyjna obróbka przejść średnicowych |
| ▸ | Produkcja seryjna na CNC — powtarzalność pozycjonowania ostrza i szybka wymiana |
W zestawie
Zawartość opakowania SRACL 16x16 H08
Zawartość opakowania:
| ✓ | Korpus noża SRACL 16x16 H08 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca RCMT 0803rr (do dokupienia osobno) | — |
Kompatybilna płytka RCMT 0803rr
RCMT 0803rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka RCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada ciągłą krawędź skrawającą, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SRACL 16x16 H08
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 0,8–1,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona (±0,05 mm) |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SRACL 16x16 H08
Do tego noża pasują płytki RCMT 0803rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 90° zapewnia prostopadłe planowanie czoła i toczenie wzdłuż odsadzeń. Idealny do obróbki kołnierzy, stopni i kątów prostych na detalu.
Dobierz gatunek wg grupy materiałowej ISO: P (stale niestopowe i stopowe), M (stal nierdzewna i żaroodporna), K (żeliwo szare i sferoidalne), N (aluminium i metale kolorowe). Gatunki z oznaczeniem „uniwersalny" sprawdzą się w większości zastosowań.
