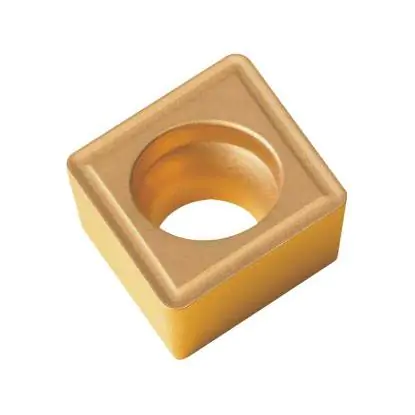

Płytka CCMT 060202 H6310 Horn

Artykuły Techniczne Artykuły Techniczne
0000006504
14,76 zł brutto

Cena netto: 12,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska CCMT 060202 – romb 80 stopni do wykańczania

Dane techniczne
Długość boku l 6,35 mm
Grubość płytki s 2,38 mm
Średnica otworu d1 2,8 mm
Promień naroża rε 0,2 mm
Kod ANSI CCMT 21.50.5
Płytka tokarska wieloostrzowa CCMT 060202 z węglika spiekanego H6310, jednostronny romb 80 stopni z otworem i łamaczem wióra

Parametry skrawania płytki CCMT 060202 do stali i stali nierdzewnej

obróbka dokładna i średniodokładna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 190-240 0,05-0,2 0,1-1,65 130-200 0,07-0,14 0,5-2,25
MStal nierdzewna 130-160 0,05-0,2 0,1-1,65 70-100 0,07-0,14 0,5-2,25

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

jednostronny romb 80 stopni z otworem i łamaczem wióra

Płytka tokarska CCMT 060202 to jednostronna, rombowa płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do wykańczającego i średniodokładnego toczenia stali oraz stali nierdzewnej. Kształt C, czyli romb o kącie naroża 80 stopni, łączy sztywne, wytrzymałe naroże z dobrym dostępem do konturu detalu przy toczeniu wzdłużnym i planowaniu. Pozytywna geometria z kątem przyłożenia 7 stopni zmniejsza siły skrawania i tarcie na powierzchni przyłożenia, dzięki czemu płytka pewnie pracuje na smukłych detalach i przy małych naddatkach. Dwa naroża po 80 stopni na jednej, roboczej stronie dają dwie krawędzie skrawające. Mały promień naroża rε 0,2 mm zapewnia niską chropowatość powierzchni przy posuwach wykańczających.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Dwie krawędzie skrawające — 2 naroża na jednej, roboczej stronie płytki; pozytywna geometria wyklucza pracę drugą stroną.
  • Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Promień naroża rε 0,2 mm — wariant wykańczający do niskiej chropowatości przy małych posuwach i płytkich naddatkach.
  • Pozytywny kąt przyłożenia 7 stopni obniża siły skrawania — mniej drgań przy toczeniu cienkich wałków i tulei.
  • Wymiary wg normy ISO 1832: długość krawędzi 6,35 mm, IC 6,35 mm (1/4″), grubość 2,38 mm — pasują do oprawek z gniazdem 06.
  • Otwór z pogłębieniem mocowany śrubą centrującą zapewnia powtarzalne osadzenie płytki w gnieździe po każdym obrocie.

Zastosowania i dobór parametrów płytki rombowej

Płytka CCMT 060202 (zapisywana też łącznie jako ccmt060202) sprawdza się przy wykańczaniu i pasowaniu wałków, sworzni, tulei i kołnierzy ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Pozytywny kąt natarcia i mały promień naroża pozwalają utrzymać dokładny wymiar i gładką powierzchnię nawet przy niewielkich głębokościach skrawania rzędu 0,1–0,5 mm. Przy toczeniu wzdłużnym zaczynaj od parametrów środkowych zakresu, a następnie dostosuj posuw do wymaganej chropowatości i sztywności zamocowania detalu. Do wytaczania małych otworów dobierz wytaczadło z serii SCLCR lub SCFCR o średnicy dopasowanej do wymaganej głębokości otworu.

Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 20 mm przy Vc = 200 m/min otrzymasz około 3183 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 70–160 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej i uniknąć narostu na krawędzi. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn, a powłoka PVD podnosi odporność krawędzi na zużycie ścierne. Chłodzenie emulsją stabilizuje wymiar i wydłuża trwałość ostrza podczas długich przejść wykańczających.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant z krawędzią z regularnego azotku boru (CBN). Mały promień rε 0,2 mm ogranicza też głębokość skrawania: to płytka wykańczająca, nie zgrubna.

Dekoder oznaczenia płytki rombowej wg normy ISO 1832

jak czytać kod CCMT 060202 — pozycje 1–7 oznaczenia

Oznaczenie CCMT 060202 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Ckształt 2Ckąt α 3Mtolerancja 4Ttyp – 506wielkość 602grubość 702promień rε

Pozycje 1–4 · kod ISO

1CKształt

Romb 80°

2 naroża po 80° na stronę

2CKąt przyłożenia

α = 7°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

506Wielkość

l = 6,35 mm

IC = 6,35 mm · 1/4″

602Grubość

s = 2,38 mm

między powierzchniami natarcia

702Promień naroża

rε = 0,2 mm

kod ÷ 10 → promień w mm

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: CCMT 060202 = romb 80° · pozytywna 7° · klasa M · otwór z pogłębieniem i łamacz · IC 6,35 mm (l 6,35 mm) · s 2,38 mm · rε 0,2 mm

Kompatybilne noże tokarskie

oprawki z gniazdem rombowym 06 — toczenie zewnętrzne i wewnętrzne

SCLCR/L 0808 E068×8 × 70 mmR prawy
←L lewy
→
SCLCR/L 1010 E0610×10 × 70 mmR prawy
←L lewy
→
SCLCR/L 1212 F0612×12 × 80 mmR prawy
←L lewy
→
SCMCN 0808 E068×8 × 70 mmR prawy
←L lewy
→
SCMCN 1010 E0610×10 × 70 mmR prawy
←L lewy
→
SCACR/L 0808 E068×8 × 70 mmR prawy
←L lewy
→
SCACR/L 1010 E0610×10 × 70 mmR prawy
←L lewy
→
S0608H SCLCR/L-06Ø6 | Ømin 8 mm | L=100R prawy
←L lewy
→
S08H SCLCR/L-06Ø8 | Ømin 11 mm | L=100R prawy
←L lewy
→
S10K SCLCR/L-06Ø10 | Ømin 13 mm | L=125R prawy
←L lewy
→
S10x16P SCLCR/L-06Ø16 | Ømin 13 mm | L=150R prawy
←L lewy
→
S12K SCLCR/L-06Ø12 | Ømin 16 mm | L=125R prawy
←L lewy
→
S12x16P SCLCR/L-06Ø16 | Ømin 13 mm | L=150R prawy
←L lewy
→
S08H SCFCR/L-06Ø8 | Ømin 11 mm | L=100R prawy
←L lewy
→
S10K SCFCR/L-06Ø10 | Ømin 13 mm | L=125R prawy
←L lewy
→
S12K SCFCR/L-06Ø12 | Ømin 16 mm | L=125R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę CCMT 060202

obsługa, dobór noży i parametry toczenia

Dwie — romb ma 2 naroża po 80 stopni, a pozytywna geometria z kątem przyłożenia 7 stopni pozwala pracować tylko jedną, roboczą stroną płytki. Po zużyciu jednego naroża obróć płytkę w gnieździe, aby wykorzystać drugie, bez zmiany oprawki.

Oprawki z gniazdem rombowym 06 (IC 6,35 mm): do toczenia zewnętrznego SCLCR/L (kąt przystawienia 95 stopni), SCACR/L (90 stopni) oraz SCMCN (50 stopni) w przekrojach 8×8 i 10×10 mm; do toczenia wewnętrznego wytaczadła SCLCR/L i SCFCR/L od Ø6 do Ø16 mm.

Tylko promieniem naroża: 0,2 mm to wariant wykańczający do niskiej chropowatości, 0,4 mm jest uniwersalny, a 0,8 mm nadaje się do cięższych, bardziej zgrubnych przejść. Pozostałe wymiary (IC 6,35 mm, grubość 2,38 mm) są identyczne, więc wszystkie warianty pasują do tych samych oprawek.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 70–160 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
