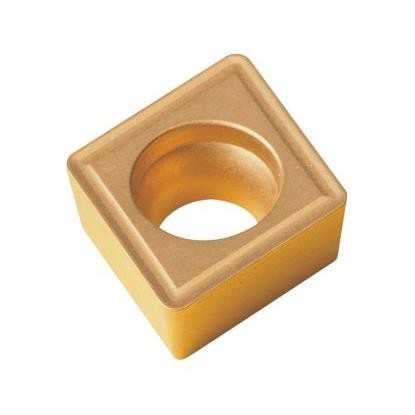

Płytka CCMT 120404 H6310 Horn - Płytki tokarskie - nr. 1
search
  • Płytka CCMT 120404 H6310 Horn - Płytki tokarskie - nr. 1
  • Płytka CCMT 120404 H6310 Horn - Płytki tokarskie - nr. 2
Horn

Płytka CCMT 120404 H6310 Horn

Horn Horn
12483
Długość krawędzi: 12 mm3 rozmiary tej płytki
06 mm09 mm12 mm
27,06 zł brutto

Cena netto: 22,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska CCMT 120404 – romb 80 stopni z geometrią dodatnią

Dane techniczne
Długość boku l 12,9 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 5,5 mm
Promień naroża rε 0,4 mm
Kod ANSI CCMT 431
Płytka tokarska wieloostrzowa CCMT 120404 z węglika spiekanego H6310, jednostronny romb 80 stopni z otworem, promieniem naroża 0,4 mm i łamaczem wióra

Parametry skrawania płytki CCMT do stali i stali nierdzewnej

obróbka dokładna i średniodokładna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 130-200 0,05-0,15 0,1-1 130-200 0,12-0,21 0,5-3
MStal nierdzewna 70-100 0,05-0,15 0,1-1 70-100 0,12-0,21 0,5-3

Płytka dodatnia z węglika spiekanego H6310 – zastosowanie i budowa

jednostronny romb 80 stopni z otworem i łamaczem wióra

Płytka tokarska CCMT 120404 to jednostronna, rombowa płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt C, czyli romb o kącie naroża 80 stopni, godzi wytrzymałość ostrza z dobrym dostępem do konturu przy toczeniu wzdłużnym, planowaniu i lekkim toczeniu kopiowym. Dodatnia geometria z kątem przyłożenia 7 stopni (litera C w oznaczeniu) obniża opory skrawania, dlatego płytka dobrze pracuje na smukłych wałkach i przy wytaczaniu małych średnic. Promień naroża rε 0,4 mm sprzyja obróbce wykańczającej i średniodokładnej, dając niską chropowatość powierzchni przy umiarkowanych posuwach. Otwór mocujący z jednostronnym łamaczem wióra (typ T wg ISO 1832) kontroluje spływ i łamanie wióra po roboczej stronie płytki.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Dwie krawędzie skrawające — dwa naroża 80° na jednej, roboczej stronie płytki; geometria dodatnia wyklucza pracę drugą stroną, ale utrzymuje niski koszt ostrza w obróbce wykańczającej.
  • Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Promień naroża rε 0,4 mm — obróbka wykańczająca i średniodokładna z niską chropowatością powierzchni przy małych i średnich posuwach.
  • Dodatni kąt przyłożenia 7° obniża siły skrawania — mniej drgań na smukłych detalach oraz przy wytaczaniu długimi wytaczadłami.
  • Wymiary zgodne z normą ISO 1832: długość krawędzi 12,9 mm, IC 12,7 mm (1/2″), grubość 4,76 mm — pasują do oprawek z gniazdem rombowym wielkości 12.
  • Klasa tolerancji M daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe, bez ponownego ustawiania noża.

Zastosowania i dobór parametrów płytki rombowej

Płytka CCMT 120404 (zapisywana też łącznie jako ccmt120404) nadaje się do toczenia wałków, tulei i kołnierzy ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej, a jako płytka dodatnia dobrze pracuje również w wytaczadłach o małej średnicy. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy Vc = 180 m/min otrzymasz około 1432 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 70–100 m/min oraz stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej i odprowadzić ciepło z niewielkiej strefy styku. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn, a powłoka PVD pozwala jednym typem płytki obsłużyć zarówno grupę ISO P, jak i M. Promień 0,4 mm rezerwuj do wykańczania — do cięższych przejść i większych posuwów wybierz wariant CCMT 120408 z promieniem naroża rε 0,8 mm. Te dwie płytki różnią się wyłącznie zaokrągleniem naroża; pozostałe wymiary gniazda są identyczne, więc obie pasują do tych samych oprawek.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz płytkę z krawędzią z regularnego azotku boru (CBN). Cienki promień naroża rε 0,4 mm rezerwuj do obróbki wykańczającej; do zgrubnej i przerywanej pracuj większym promieniem.

Dekoder oznaczenia płytki rombowej wg normy ISO 1832

jak czytać kod CCMT 120404 — pozycje 1–7 oznaczenia

Oznaczenie CCMT 120404 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Ckształt 2Ckąt α 3Mtolerancja 4Ttyp – 512wielkość 604grubość 704promień rε

Pozycje 1–4 · kod ISO

1CKształt

Romb 80°

2 naroża po 80° na stronę

2CKąt przyłożenia

α = 7°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

512Wielkość

l = 12,9 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

704Promień naroża

rε = 0,4 mm

kod ÷ 10 → promień w mm

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: CCMT 120404 = romb 80° · pozytywna 7° · klasa M · otwór z pogłębieniem i łamacz · IC 12,7 mm (l 12,9 mm) · s 4,76 mm · rε 0,4 mm

Kompatybilne noże tokarskie

oprawki z gniazdem rombowym 12 — toczenie zewnętrzne i wewnętrzne

SCLCR/L 1616 H1216×16 × 100 mmR prawy
←L lewy
→
SCLCR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
SCLCR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
SCMCN 2020 K1220×20 × 125 mmR prawy
←L lewy
→
SCMCN 2525 M1225×25 × 150 mmR prawy
←L lewy
→
SCACR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
SCACR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
S25S SCLCR/L-12Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T SCLCR/L-12Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U SCLCR/L-12Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→
S25S SCFCR/L-12Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T SCFCR/L-12Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U SCFCR/L-12Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę CCMT 120404

obsługa, dobór noży i parametry toczenia

Dwie — romb 80° ma 2 ostre naroża nadające się do toczenia, a dodatnia geometria (kąt przyłożenia 7 stopni) sprawia, że płytka jest jednostronna i pracuje tylko górną powierzchnią. Po zużyciu jednego naroża obróć płytkę w gnieździe, aby wykorzystać drugie.

Oprawki z gniazdem rombowym o wielkości 12 (IC 12,7 mm): do toczenia zewnętrznego SCLCR/L (kąt przystawienia 95 stopni), SCACR/L (90 stopni) i SCMCN (50 stopni) w przekrojach od 16×16 do 25×25 mm; do toczenia wewnętrznego wytaczadła S25S–S40U z końcówką SCLCR/L lub SCFCR/L. Pełną listę znajdziesz w sekcji kompatybilnych noży powyżej.

Tylko promieniem naroża: 0,4 mm służy do wykańczania i obróbki średniodokładnej przy małych posuwach, a 0,8 mm lepiej znosi cięższe przejścia i większe posuwy. Pozostałe wymiary (IC 12,7 mm, długość boku 12,9 mm, grubość 4,76 mm) są identyczne, więc obie płytki pasują do tych samych oprawek.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 70–100 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
