Płytka MRMN 300 M H6018 Horn
search

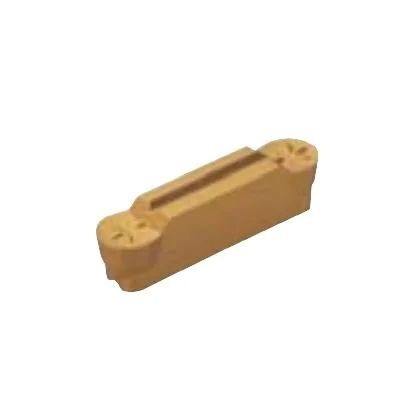

  • Płytka MRMN 300 M H6018 Horn
  • Płytka MRMN 300 M H6018 Horn - nr. 1
Horn

Płytka MRMN 300 M H6018 Horn

Horn Horn
0000006673
Szerokość płytki: 3 mm4 rozmiary tej płytki
2 mm3 mm4 mm5 mm
22,14 zł brutto

Cena netto: 18,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka MRMN 300 -M H6810 wieloostrzowa Horn do rowkowania z zaokrąglonym dnem koreańskiej firmy Horn do nacinania rowków profilowych i obróbki promieni.

Dane techniczne płytki do rowkowania 3mm MRMN z promieniem

Wymiary i parametry geometryczne

Dane techniczne
Szerokość robocza b 3 mm
Promień ostrza r 1,5 mm
długość całkowita l 21 mm
szerokość d 2,35 mm
wysokość t 4,8 mm

Płytka do rowkowania MRMN 300 z promieniem R1.5 pozwala na

Operacje tokarskie z płytką MRMN 300

  • rowkowanie z dnem zaokrąglonym

  • nacinanie rowków pod O-ringi

  • profilowanie promieni

  • toczenie wgłębne z promieniem

Parametry skrawania MRMN 300

Prędkości i posuwy dla 3 operacji obróbczych

MateriałPrzecinaniePlanowanieRowkowanie / toczenie
Vc [m/min]fn [mm/obr]Vc [m/min]fn [mm/obr]Vc [m/min]fn [mm/obr]
P Stal węglowa 80 – 180 0,03 – 0,18 100 – 160 0,05 – 0,10 80 – 200 0,04 – 0,10
P Stal stopowa 70 – 150 0,03 – 0,18 50 – 130 0,05 – 0,10 80 – 180 0,04 – 0,09
M Stal nierdzewna 50 – 120 0,03 – 0,12 60 – 150 0,05 – 0,10 60 – 100 0,04 – 0,10

Płytka MRMN 300 do rowkowania z promieniem R1.5 – wkładka 3 mm do stali

Gatunek H6810 z powłoką CVD

Płytka MRMN 300 M H6810 Horn to dwustronna wkładka węglikowa o szerokości ostrza 3 mm z pełnym promieniem R1.5 na końcu krawędzi skrawającej, przeznaczona do nacinania rowków z zaokrąglonym dnem oraz profilowania promieni na tokarkach konwencjonalnych i CNC. Promień 1,5 mm obejmujący całą szerokość roboczą ostrza tworzy półokrągły profil rowka, co czyni tę płytkę idealnym wyborem do wykonywania gniazd pod O-ringi, pierścienie uszczelniające i rowki smarowe. Gatunek węglika spiekanego H6810 z powłoką CVD to uniwersalna klasa przeznaczona do wysoko wydajnej obróbki średnio dokładnej stali, odznaczająca się dużym bezpieczeństwem krawędzi skrawającej nawet w niekorzystnych warunkach skrawania. Płytka współpracuje z nożami składanymi typu MGMN z systemem mocowania sprężynowego. Konstrukcja 2-ostrzowa pozwala na obrócenie płytki po zużyciu pierwszej krawędzi i kontynuowanie pracy bez wymiany.

Kluczowe cechy płytki MRMN 300 H6810 Horn

  • Promień R1,5 mm na krawędzi skrawającej tworzy półokrągły profil dna rowka, umożliwiając precyzyjne wykonywanie gniazd pod O-ringi i pierścienie uszczelniające zgodnie z normami DIN 3771 i ISO 3601
  • Gatunek H6810 z wysokim bezpieczeństwem krawędzi zapewnia stabilną pracę nawet przy przerywanym skrawaniu, nierównomiernym naddatku i wibrujących detalach, redukując ryzyko wykruszeń ostrza
  • Powłoka CVD odporna na temperaturę 700-1000 stopni C zachowuje stabilność krawędzi skrawającej przy intensywnym rowkowaniu z dużymi prędkościami posuwu
  • Szerokość ostrza 3 mm z geometrią typu M umożliwia nacinanie rowków profilowych o szerokości 3 mm i głębokości do 21 mm z zaokrąglonym dnem
  • Dwustronna konstrukcja oferuje 2 niezależne krawędzie skrawające, co obniża koszt obróbki przypadający na 1 element o 50 procent
  • Kompatybilność z oprawkami typu MGMN w rozmiarach trzonka 16x16 mm, 20x20 mm, 25x25 mm i 32x32 mm oraz z listwami do rowkowania wewnętrznego

Kompatybilne noże tokarskie

dla płytki MRMN 300 (szerokość rowka 3 mm)

MGEHR/L 1616-316×16 × 100 mm | Tmax 18,5R prawy
←L lewy
→
MGEHR/L 2020-320×20 × 125 mm | Tmax 18R prawy
←L lewy
→
MGEHR/L 2525-325×25 × 150 mm | Tmax 18R prawy
←L lewy
→
MGEHR/L 3232-332×32 × 170 mm | Tmax 18R prawy
←L lewy
→
BDKT R/L 1212 K3C T1812×12 × 100 mm | Tmax 18 | Ømax 36R prawy
←L lewy
→
BDKT R/L 1616 K3C T1816×16 × 125 mm | Tmax 18 | Ømax 36R prawy
←L lewy
→
BDKT R/L 2020 K3C T2020×20 × 125 mm | Tmax 20 | Ømax 40R prawy
←L lewy
→
BDKT R/L 2525 K3C T2225×25 × 150 mm | Tmax 22 | Ømax 44R prawy
←L lewy
→
BDKT R/L 2525 K3C T2525×25 × 150 mm | Tmax 25 | Ømax 50R prawy
←L lewy
→
BDKT R/L 2525 K3C T4025×25 × 170 mm | Tmax 40 | Ømax 80R prawy
←L lewy
→
BDKT R/L 3232 K3C T2232×32 × 170 mm | Tmax 22 | Ømax 44R prawy
←L lewy
→
MGIVR/L 2520-3Ø25 (d=20) × 150 mm | Tmax 6R prawy
←L lewy
→
MGIVR/L 3125-3Ø31 (d=25) × 200 mm | Tmax 6R prawy
←L lewy
→
MGIVR/L 3732-3Ø37 (d=32) × 250 mm | Tmax 6R prawy
←L lewy
→
BIKT R/L 20 K3C T6Ø20 × 170 mm | Tmax 6R prawy
←L lewy
→
BIKT R/L 25 K3C T7Ø25 × 200 mm | Tmax 7R prawy
←L lewy
→
BIKT R/L 32 K3C T8Ø32 × 250 mm | Tmax 8R prawy
←L lewy
→
BIKT R/L 40 K3C T10Ø40 × 300 mm | Tmax 10R prawy
←L lewy
→
BEKT R/L 25 K3C T7Ø25 × 200 mm | Tmax 7 | wzmocnionyR prawy
←L lewy
→
BEKT R/L 25 K3C T10Ø25 × 200 mm | Tmax 10 | wzmocnionyR prawy
←L lewy
→
BEKT R/L 32 K3C T10Ø32 × 250 mm | Tmax 10 | wzmocnionyR prawy
←L lewy
→

Najczęściej zadawane pytania

Płytka MRMN 300 posiada pełny promień R1,5 mm obejmujący całą szerokość ostrza, dzięki czemu tworzy półokrągły profil dna rowka. Płytka MGMN 300 ma prostą krawędź skrawającą z małym promieniem naroża 0,4 mm i wytwarza rowek o płaskim dnie. MRMN wybieramy do rowków pod O-ringi i uszczelnienia, MGMN do przecinania i rowków prostokątnych.

Płytka MRMN 300 z promieniem R1,5 mm idealnie nadaje się do rowków pod O-ringi i pierścienie uszczelniające wymagające zaokrąglonego dna zgodnie z normami DIN 3771 i ISO 3601. Półokrągły profil rowka o szerokości 3 mm eliminuje ostre krawędzie, które mogłyby uszkodzić elastomerowe uszczelnienia podczas montażu. Większy promień w porównaniu z MRMN 200 pozwala na stosowanie grubszych pierścieni uszczelniających.

Gatunek H6810 to uniwersalny węglik spiekany z powłoką CVD przeznaczony do wysoko wydajnej obróbki stali konstrukcyjnych, stopowych i nierdzewnych. Wyróżnia się dużym bezpieczeństwem krawędzi skrawającej w niekorzystnych warunkach, takich jak przerywane skrawanie czy niestabilne mocowanie detalu. Nadaje się również do obróbki żeliwa i staliwa.
