Opis

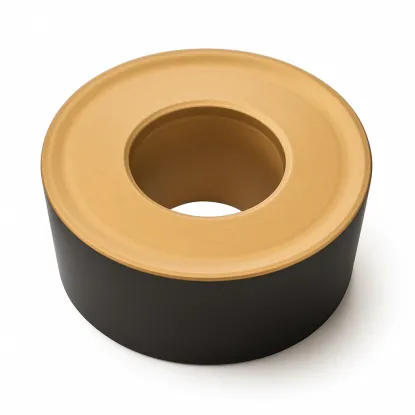

Płytka tokarska RCMT 1204 – okrągła płytka wieloostrzowa
| Dane techniczne | |
|---|---|
| Średnica płytki d | 12 mm |
| Grubość płytki s | 4,76 mm |
| Średnica otworu d1 | 4,4 mm |
Parametry skrawania płytki RCMT 1204 do stali i stali nierdzewnej
obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M
| Materiał | Obróbka dokładna | Obróbka średniodokładna | Obróbka zgrubna | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Vc [m/min] | Posuw f [mm/obr] | ap [mm] | Vc [m/min] | Posuw f [mm/obr] | ap [mm] | Vc [m/min] | Posuw f [mm/obr] | ap [mm] | |
| PStal | 200-295 | 0,06 | 1 | 170-240 | 0,25 | 2,5 | 150-215 | 0,32 | 4 |
| MStal nierdzewna | 110-230 | 0,06 | 1 | 70-175 | 0,25 | 2,5 | 50-135 | 0,32 | 4 |
Płytka okrągła z węglika H6310 – zastosowanie i budowa
jednostronna, pozytywna geometria z ciągłą krawędzią skrawającą
Płytka tokarska RCMT 1204 to okrągła, jednostronna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt R oznacza ciągłą krawędź skrawającą bez naroży, którą indeksuje się przez obrót płytki w gnieździe oprawki. Pozytywna geometria z kątem przyłożenia 7 stopni (litera C) obniża siły skrawania i ułatwia lekkie cięcie cienkich ścianek. Otwór mocujący o średnicy d1 4,4 mm z pogłębieniem pozwala pewnie zamocować płytkę śrubą lub dźwignią. Średnica płytki d wynosi 12 mm, a grubość s 4,76 mm.
Najważniejsze cechy płytki okrągłej z węglika H6310
- Ciągła krawędź okrągła bez naroży — najmocniejsza geometria wśród płytek tokarskich, indeksowana przez obrót w gnieździe, bez osłabionego wierzchołka.
- Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
- Średnica d = 12 mm — duży, pełny promień krawędzi ułatwia toczenie kształtowe, kopiowanie i płynne przejścia promieniowe.
- Pozytywna geometria z kątem przyłożenia 7 stopni obniża opory skrawania i sprzyja lekkiej pracy na cienkościennych detalach.
- Klasa tolerancji M daje powtarzalne położenie krawędzi po każdym obrocie płytki w gnieździe oprawki.
- Centralny otwór mocujący d1 4,4 mm z pogłębieniem zapewnia sztywne mocowanie śrubą lub dźwignią bez dodatkowej podkładki.
Zastosowania i dobór parametrów płytki okrągłej
Płytka RCMT 1204 (zapisywana też łącznie jako rcmt1204) sprawdza się przy toczeniu kształtowym, kopiowaniu profili oraz obróbce zaokrągleń i przejść promieniowych. Ciągła krawędź rozkłada obciążenie na dłuższym odcinku, dzięki czemu płytka dobrze znosi wysokie posuwy w obróbce zgrubnej i pozostawia gładką powierzchnię. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla detalu o średnicy 60 mm przy Vc = 200 m/min otrzymasz około 1061 obr/min. Przy stali nierdzewnej utrzymuj prędkość skrawania 50–230 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.
Okrągła geometria zapewnia najmocniejszą krawędź spośród kształtów płytek tokarskich, ponieważ nie ma osłabionego naroża. Ta sama cecha zwiększa jednak długość styku wióra z krawędzią i siły promieniowe, dlatego płytka wymaga sztywnego zamocowania i maszyny o odpowiedniej mocy. Gatunek H6310 z powłoką PVD łączy odporność na ścieranie z odpornością na temperaturę, co pozwala pracować także przy podwyższonych prędkościach skrawania. Uniwersalny zakres P20-P40 i M20-M40 obejmuje stale konstrukcyjne, stopowe oraz austenityczne stale nierdzewne, a przy dobranych parametrach również żeliwo szare. Przy ciągłym chłodzeniu emulsją płytka utrzymuje ostrość krawędzi podczas dłuższych przejść, co ogranicza liczbę wymian ostrza w serii.
▲
Ograniczenie zastosowania
Płytka okrągła generuje duże siły promieniowe — na smukłych i długich detalach ogranicz głębokość skrawania oraz zapewnij sztywne zamocowanie, aby uniknąć drgań. Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz płytkę z regularnego azotku boru (CBN).
Dekoder oznaczenia płytki okrągłej wg normy ISO 1832
jak czytać kod RCMT 1204 — pozycje 1–6 oznaczenia
Oznaczenie RCMT 1204 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Kompatybilne noże tokarskie
oprawki z gniazdem okrągłym 12 — toczenie zewnętrzne stali i stali nierdzewnej
SRDCN 2020 K1220×20 × 125 mmNeutralny
↔
↔
SRDCN 2525 M1225×25 × 150 mmNeutralny
↔
↔
SRDCN 3232 P1232×32 × 170 mmNeutralny
↔
↔
SRGCR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
←L lewy
→
SRGCR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
←L lewy
→
SRGCR/L 3232 P1232×32 × 170 mmR prawy
←L lewy
→
←L lewy
→
Najczęściej zadawane pytania o płytkę RCMT 1204
indeksowanie, dobór noży i parametry toczenia
Płytka okrągła ma ciągłą krawędź bez naroży, więc po zużyciu jednego odcinka obraca się ją w gnieździe na kolejny. Liczba pozycji zależy od głębokości skrawania — im mniejsza szerokość styku, tym więcej indeksowań. Płytka jest jednostronna (geometria pozytywna 7 stopni), pracuje jedną stroną.
Oprawki z gniazdem okrągłym 12 (średnica płytki 12 mm): do toczenia zewnętrznego neutralne SRDCN oraz prawe i lewe SRGCR/L w przekrojach od 20×20 do 32×32 mm. Neutralny korpus SRDCN pracuje symetrycznie w obu kierunkach, wersje R i L nadają się do toczenia kierunkowego.
Kształt R sprawdza się przy toczeniu kształtowym, kopiowaniu profili, obróbce zaokrągleń i przejść promieniowych oraz przy zgrubnej obróbce z wysokim posuwem. Ciągła krawędź jest mocniejsza niż naroże płytki trójkątnej czy rombowej, ale generuje większe siły promieniowe i wymaga sztywnego zamocowania.
Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 50–230 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
