Płytka SCMT 09T304 Horn - Płytka tokarska - Artykuły Techniczne - nr. 1
search
  • Płytka SCMT 09T304 Horn - Płytka tokarska - Artykuły Techniczne - nr. 1
  • Płytka SCMT 09T304 Horn - Płytka tokarska - Artykuły Techniczne - nr. 2
Artykuły Techniczne

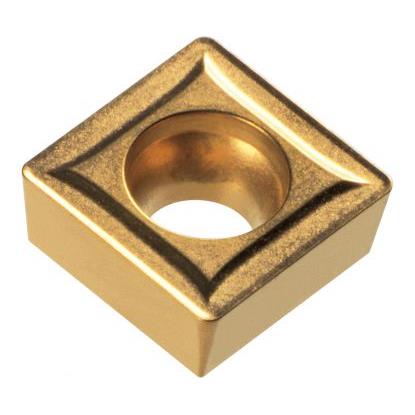

Płytka SCMT 09T304 H6310 Horn

Artykuły Techniczne Artykuły Techniczne
972593
Długość krawędzi: 09 mm2 rozmiary tej płytki
09 mm12 mm
23,37 zł brutto

Cena netto: 19,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska SCMT 09T304 – wieloostrzowy kwadrat 90 stopni

Dane techniczne
Długość boku l 9,53 mm
Grubość płytki s 3,97 mm
Średnica otworu d1 4,4 mm
Promień naroża rε 0,4 mm
Kod ANSI SCMT 32.51
Płytka tokarska wieloostrzowa SCMT 09T304 z węglika spiekanego H6310, jednostronny kwadrat 90 stopni z otworem i łamaczem wióra

Parametry skrawania płytki SCMT 09T304 do stali i stali nierdzewnej

obróbka dokładna i średniodokładna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 180-300 0,05-0,2 0,1-1,65 180-300 0,12-0,21 0,5-3
MStal nierdzewna 90-150 0,05-0,2 0,1-1,65 90-150 0,12-0,21 0,5-3

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

jednostronny kwadrat 90 stopni z otworem i łamaczem wióra

Płytka tokarska SCMT 09T304 to jednostronna, kwadratowa płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt S, czyli kwadrat o kącie naroża 90 stopni, daje mocne i odporne na obciążenia ostrze przy toczeniu wzdłużnym oraz planowaniu. Pozytywna geometria z kątem przyłożenia 7 stopni obniża siły skrawania i sprawdza się w obróbce dokładnej oraz na smuklejszych detalach. Płytka pracuje jedną stroną i udostępnia cztery krawędzie skrawające — po jednej na każde naroże. Otwór z pogłębieniem stożkowym mocuje ją śrubą centralnie w gnieździe, a jednostronny łamacz wióra kontroluje spływ i łamanie wióra podczas obróbki dokładnej.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Cztery krawędzie skrawające — 4 naroża na jednej stronie płytki obniżają koszt pojedynczego ostrza w porównaniu z płytkami o mniejszej liczbie naroży.
  • Gatunek H6310 do grup ISO P i M — uniwersalny węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Pozytywna geometria 7 stopni — mniejsze siły skrawania, gładsza powierzchnia i mniej drgań przy obróbce cienkich lub podatnych detali.
  • Promień naroża rε 0,4 mm sprzyja wykańczaniu przy małych posuwach i uzyskaniu niskiej chropowatości powierzchni.
  • Otwór z pogłębieniem stożkowym pozwala mocować płytkę śrubą centralnie w gnieździe oprawki, bez dociskacza.
  • Wymiary zgodne z normą ISO 1832: IC 9,525 mm (3/8″), długość boku 9,53 mm, grubość 3,97 mm — pasują do oprawek z gniazdem kwadratowym 09.

Zastosowania i dobór parametrów płytki kwadratowej

Płytka SCMT 09T304 (zapisywana też łącznie jako scmt09t304) sprawdza się przy dokładnym toczeniu wałków, tulei i kołnierzy ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy Vc = 250 m/min otrzymasz około 1989 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 90–150 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn. Powłoka PVD podnosi odporność ostrza na ścieranie i pozwala pracować przy wyższych prędkościach bez szybkiego zużycia naroża. Dla stali konstrukcyjnych rozpocznij od prędkości skrawania z zakresu 180–300 m/min i posuwu 0,05–0,2 mm/obr, a głębokość skrawania dobierz do sztywności detalu i mocowania. Stałe chłodzenie odprowadza ciepło ze strefy skrawania i wydłuża trwałość krawędzi. Promień naroża rozstrzyga o przeznaczeniu: rε 0,4 mm to wariant wykańczający do lekkich posuwów, a większe promienie z tej samej rodziny SCMT 09T3 lepiej znoszą wyższe posuwy i toczenie zgrubne.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz płytkę z CBN. Mały promień naroża rε 0,4 mm ogranicza też posuw i głębokość skrawania w obróbce zgrubnej.

Dekoder oznaczenia płytki kwadratowej wg normy ISO 1832

jak czytać kod SCMT 09T304 — pozycje 1–7 oznaczenia

Oznaczenie SCMT 09T304 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Skształt 2Ckąt α 3Mtolerancja 4Ttyp – 509wielkość 6T3grubość 704promień rε

Pozycje 1–4 · kod ISO

1SKształt

Kwadrat 90°

4 naroża po 90° na stronę

2CKąt przyłożenia

α = 7°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

509Wielkość

l = 9,53 mm

IC = 9,525 mm · 3/8″

6T3Grubość

s = 3,97 mm

między powierzchniami natarcia

704Promień naroża

rε = 0,4 mm

kod ÷ 10 → promień w mm

✓ 4 naroża × 1 strona = 4 krawędzie skrawające

Pełny zapis: SCMT 09T304 = kwadrat 90° · pozytywna 7° · klasa M · otwór z pogłębieniem i łamacz · IC 9,525 mm (l 9,53 mm) · s 3,97 mm · rε 0,4 mm

Kompatybilne noże tokarskie

oprawki z gniazdem kwadratowym 09 — toczenie zewnętrzne stali i stali nierdzewnej

SSDCN 1212 F0912×12 × 80 mmNeutralny
↔
SSDCN 1616 H0916×16 × 100 mmNeutralny
↔
SSDCN 2020 K0920×20 × 125 mmNeutralny
↔
SSDCN 2525 M0925×25 × 150 mmNeutralny
↔
SSSCR/L 1212 F0912×12 × 80 mmR prawy
←L lewy
→
SSSCR/L 1616 H0916×16 × 100 mmR prawy
←L lewy
→
SSSCR/L 2020 K0920×20 × 125 mmR prawy
←L lewy
→
SSSCR/L 2525 M0925×25 × 150 mmR prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę SCMT 09T304

obsługa, dobór noży i parametry toczenia

Cztery — kwadrat ma 4 naroża, a pozytywna, jednostronna geometria (kąt przyłożenia 7 stopni) udostępnia je z jednej strony płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe do kolejnego naroża, bez zmiany oprawki.

Oprawki z gniazdem kwadratowym 09 (IC 9,525 mm) do toczenia zewnętrznego: neutralne SSDCN oraz prawe i lewe SSSCR/L w przekrojach od 12×12 do 25×25 mm. Wybór wersji prawej lub lewej zależy od kierunku posuwu i geometrii obrabianego detalu.

Głównie promieniem naroża: rε 0,4 mm w SCMT 09T304 to wariant wykańczający do małych posuwów i niskiej chropowatości, a większe promienie z rodziny SCMT 09T3 lepiej znoszą wyższe posuwy i toczenie zgrubne. Pozostałe wymiary (IC 9,525 mm, grubość 3,97 mm) są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 90–150 m/min, stały posuw i ciągłe chłodzenie: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
