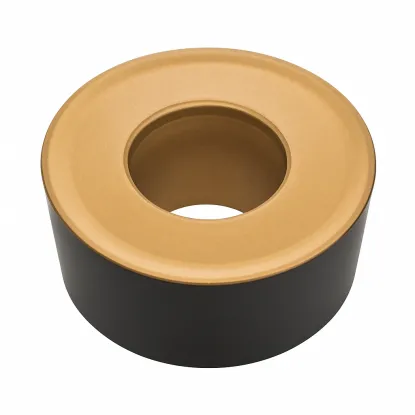

Płytka RCMT 1606 MO ST PH 5125 Palbit
509674
27,06 zł brutto
Cena netto: 22,00 zł
Opis
Płytka tokarska RCMT 1606 – okrągła płytka wieloostrzowa
okrągły kształt z pełnym promieniem, otwór z pogłębieniem i łamacz wióra
| Dane techniczne | |
|---|---|
| Średnica płytki d | 16 mm |
| Grubość płytki s | 6,35 mm |
| Średnica otworu d1 | 5,5 mm |
Płytka okrągła z węglika PH 5125 – zastosowanie i budowa
jednostronna płytka RCMT do toczenia kształtowego i kopiowego stali
Płytka tokarska RCMT 1606 to okrągła płytka wieloostrzowa z węglika spiekanego w gatunku PH 5125, przeznaczona do toczenia stali. Kształt R oznacza pełną krawędź obwodową bez naroży — w skrawaniu może uczestniczyć dowolny odcinek okręgu. Dodatni kąt przyłożenia (litera C, α = 7°) czyni płytkę jednostronną, mocowaną w gnieździe śrubą przez otwór z pogłębieniem. Okrągła krawędź działa jak jeden duży promień naroża, co daje gładką powierzchnię i wytrzymałe ostrze przy toczeniu kształtowym i kopiowym.
Najważniejsze cechy płytki okrągłej PH 5125
- Okrągła krawędź obwodowa — pełny promień bez naroży daje gładką powierzchnię i wytrzymałe ostrze przy toczeniu kształtowym oraz kopiowym.
- Węglikowy gatunek PH 5125 — przeznaczony do toczenia stali, sprawdza się w obróbce wzdłużnej i kształtowej.
- Wielokrotne indeksowanie krawędzi — po zużyciu jednego odcinka obwodu płytkę obraca się o niewielki kąt, wykorzystując cały okrąg krawędzi.
- Dodatni kąt przyłożenia α = 7° (klasa C) zmniejsza siły skrawania i sprzyja obróbce detali podatnych na odkształcenia.
- Otwór z pogłębieniem mocuje płytkę śrubą centralnie w gnieździe oprawki, co upraszcza wymianę i pozycjonowanie.
- Wymiary zgodne z normą ISO 1832: średnica d = 16 mm, grubość s = 6,35 mm, otwór d1 = 5,5 mm.
Dobór parametrów i zastosowania płytki okrągłej
Płytka RCMT 1606 (zapisywana też łącznie jako rcmt1606) sprawdza się przy toczeniu kształtowym, kopiowym oraz zaokrągleń na wałkach i elementach ze stali konstrukcyjnych. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 50 mm przy przykładowej prędkości Vc = 200 m/min otrzymasz około 1273 obr/min. Głębokość skrawania dobieraj rozważnie — im większe ap, tym dłuższy styk okrągłej krawędzi z materiałem i wyższe siły promieniowe. Płytki wieloostrzowe w gatunku PH 5125 dostarcza producent Palbit.
W gatunku PH 5125 płytka pracuje w toczeniu wzdłużnym i kształtowym stali konstrukcyjnych oraz maszynowych. Ze względu na niespójne dane katalogowe źródła dokładny zakres grup ISO i rodzaj powłoki potwierdź w karcie producenta przed ustaleniem prędkości skrawania. Mniejsza grubość wióra przy danej głębokości skrawania rozkłada obciążenie na dłuższym odcinku krawędzi, co sprzyja równomiernemu zużyciu i dłuższej trwałości ostrza. Taki rozkład sił bywa korzystny również przy przerywanym styku, gdy okrągła krawędź stopniowo wchodzi w materiał.
Dodatnia geometria płytki RCMT ogranicza opory skrawania i ułatwia obróbkę detali cienkościennych oraz podatnych na drgania. Okrągłą krawędź wykorzystasz na kilku pozycjach: po zużyciu jednego fragmentu wystarczy obrócić płytkę o niewielki kąt, aż zużyje się cały obwód. Przy toczeniu stali utrzymuj równomierny posuw i ciągłe chłodzenie, aby ograniczyć narost na ostrzu i wydłużyć trwałość krawędzi skrawającej.
▲
Ograniczenie zastosowania
Okrągła płytka ma zmienny, duży kąt przystawienia i długi styk z materiałem, co zwiększa siły promieniowe i ryzyko drgań na smukłych, słabo podpartych detalach. Ogranicz głębokość skrawania i zapewnij sztywne zamocowanie przedmiotu oraz oprawki.
Dekoder oznaczenia płytki okrągłej wg normy ISO 1832
jak czytać kod RCMT 1606 — pozycje 1–6 oznaczenia
Oznaczenie RCMT 1606 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Najczęściej zadawane pytania o płytkę RCMT 1606
budowa, materiały i zastosowanie płytki okrągłej
Płytka okrągła nie ma wyodrębnionych naroży — skrawa dowolny odcinek pełnej krawędzi obwodowej. Dzięki temu jedną płytkę indeksuje się wielokrotnie: po zużyciu fragmentu obraca się ją o niewielki kąt w gnieździe. Litera C (α = 7°) oznacza geometrię jednostronną, więc pracuje jedna strona płytki.
Gatunek PH 5125 jest przeznaczony do toczenia stali — w obróbce wzdłużnej i kształtowej. Dane katalogowe źródła są niespójne (mieszają oznaczenie z 5115), dlatego dokładny zakres grup ISO i rodzaj powłoki warto potwierdzić w karcie producenta Palbit przed doborem parametrów.
Okrągła krawędź działa jak jeden duży promień naroża, więc daje gładszą powierzchnię i wytrzymalsze ostrze niż płytki z ostrym narożem, na przykład trójkątne czy romboidalne. W zamian ma dłuższy styk z materiałem i wyższe siły promieniowe, co wymaga sztywnego zamocowania i rozważnego doboru głębokości skrawania.
Najlepiej sprawdza się w toczeniu kształtowym i kopiowym, zaokrąglaniu przejść średnic oraz toczeniu profili na wałkach ze stali. Mocuje się ją śrubą przez otwór z pogłębieniem w oprawkach z gniazdem okrągłym o średnicy 16 mm; dodatnia geometria ułatwia obróbkę detali cienkościennych.
