Opis
Kąt stożka75 stopni
Zakres średnic6–30 mm
Ostrza3 × HSS
Chwyt i długość12 mm, 71 mm

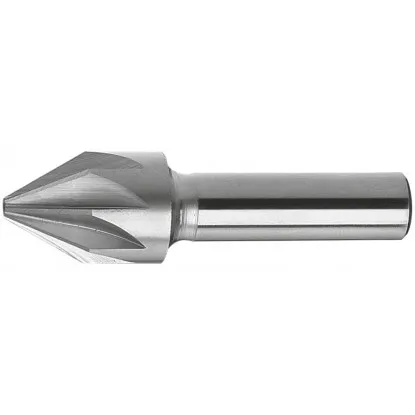

Pogłębiacz stożkowy fi 30 mm 75 stopni – do metalu, HSS
Dane techniczne i wymiary pogłębiacza HSS z chwytem walcowym 12 mm
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 75 stopni |
| Średnica największa D | 30 mm |
| Średnica czoła D1 | 6 mm |
| Średnica chwytu d | 12 mm, walcowy |
| Długość całkowita L | 71 mm |
| Długość części roboczej l | 24 mm |
| Liczba ostrzy | 3 |
| Materiał | stal szybkotnąca HSS |
Pogłębiacz stożkowy fi 30 mm 75 stopni pogłębia krawędzie otworów stożkiem 75 stopni. Każdy milimetr zagłębienia poszerza pogłębienie o 1,53 mm. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 6 do 30 mm. Kąt 75 stopni to wykonanie katalogowe bez normy DIN; normy obejmują pogłębiacze 60, 90 i 120 stopni.
Stożek ma 15,6 mm wysokości, a za nim biegnie walec o średnicy 30 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Chwyt 12 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER. Do mniejszych otworów służy pogłębiacz fi 16,5 mm, a do większych – fi 37 mm, oba o kącie 75 stopni.
Budowa i wymiary – trzy ostrza co 120 stopni
Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 6 mm i rozszerza do 30 mm na wysokości 15,6 mm. Część robocza ma 24 mm długości, a całe narzędzie 71 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Gładki chwyt 12 mm ma fazkę na końcu, która ułatwia wsunięcie go w uchwyt.
Pogłębianie krok po kroku – wiertarka, frezarka, CNC
Od wiercenia otworu do kontroli średnicy fazki
Pogłębiacz pracuje w wiertarce stołowej i kolumnowej, na frezarce oraz w centrum obróbczym CNC. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Pogłębianie fazki krok po kroku
1Wiercenie otworu
Otwór: od 6 mm
2Mocowanie chwytu
Chwyt: 12 mm
3Ustawienie obrotów
Stal: ok. 191 obr./min
4Pogłębianie
Głębokość: z kalkulatora
✓Kontrola fazki
Suwmiarka: średnica fazki
Obroty dla stali konstrukcyjnej i pełnej średnicy 30 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 6 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.
Głębokość fazki – tabela i kalkulator
Zagłębienie czoła dla fazek od 6 do 30 mm
Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 75 stopni poszerza fazkę o 1,53 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 6 mm.
| Średnica fazki [mm] | Zagłębienie czoła – CNC [mm] |
|---|---|
| 12 | 3,91 |
| 18 | 7,82 |
| 24 | 11,73 |
| 30 | 15,64 |
Zagłębienie czoła = (średnica fazki − 6 mm) ÷ 1,53, np. dla fazki 18 mm: (18 − 6) ÷ 1,53 ≈ 7,82 mm. Liczba 1,53 to przyrost średnicy na każdy milimetr zagłębienia stożka 75 stopni.
Kalkulator: zagłębienie czoła dla średnicy fazki
Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.
▲
Zakres pracy pogłębiacza
Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 6 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Parametry skrawania – stal, żeliwo, aluminium, mosiądz
Wartości startowe dla pogłębiacza HSS z trzema ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 25 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 30 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 30 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 25 | 0,16 | 265 | 127 |
| P Stal konstrukcyjna 500–950 MPa | 18 | 0,12 | 191 | 69 |
| M Stal nierdzewna austenityczna | 6 | 0,08 | 64 | 15 |
| K Żeliwo szare | 20 | 0,20 | 212 | 127 |
| N Stopy aluminium, krzem poniżej 0,5% | 50 | 0,20 | 531 | 319 |
| N Mosiądz | 30 | 0,16 | 318 | 153 |
Obliczenie obrotów i posuwu – fazka Ø 30 mm w stali konstrukcyjnej
Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 30 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 30 mm) ≈ 191 obr./min. Posuw minutowy = posuw na ostrze 0,12 mm × 3 ostrza × 191 obr./min ≈ 69 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 30 mm 75 stopni pogłębia krawędzie otworów od 6 do 30 mm średnicy. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Chwyt walcowy 12 mm i długość 71 mm pasują do uchwytu wiertarskiego i tulejek zaciskowych ER.
Pytania o fazki i chwyt
Pogłębiacz stożkowy 75 stopni – wiertarka i CNC
Zagłębienie czoła = (18 − 6) ÷ 1,53 ≈ 7,82 mm. Liczba 1,53 to przyrost średnicy na każdy milimetr zagłębienia stożka 75 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 6 do 30 mm.
Chwyt walcowy 12 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER i pasuje do wiertarki stołowej. Chwyt stożkowy Morse'a osadza się bezpośrednio w gnieździe wrzeciona wiertarki kolumnowej. Pogłębiacze z chwytem Morse'a mają zwykle większe średnice.
