Opis
Pokrętło do gwintowników Nr 0 stalowe – z poziomicą, M1–M8
Dane techniczne pokrętła DIN 1814
| Dane techniczne | |
|---|---|
| Rozmiar | Nr 0 |
| Norma | DIN 1814 – pokrętło nastawne |
| Gwinty metryczne | M1–M8 |
| Gwinty calowe BSW | 1/16–5/16 |
| Kwadrat gwintownika | 2–5 mm |
| Długość całkowita | 130 mm |
| Korpus | stal nierdzewna |
| Poziomica | okrągła, w korpusie |
| Szczęki | stal hartowana |
| Ramiona | stalowe, radełkowane |
| Producent | Varel |
GwintyM1–M8
Kwadrat2–5 mm
Długość130 mm
Poziomicaw korpusie
Pokrętło do gwintowników Nr 0 w wersji stalowej ma poziomicę wbudowaną w korpus. Pęcherzyk w środku oczka pokazuje, że gwintownik stoi pionowo. Szczęki obejmują kwadrat od 2 do 5 mm, czyli gwintowniki M1–M8. Długość 130 mm daje dźwignię dobraną do gwintów M3–M6. Korpus jest ze stali nierdzewnej, a pokrętło odpowiada normie DIN 1814.
Budowa pokrętła nastawnego – szczęki, ramiona, korpus
Jak pokrętło trzyma gwintownik

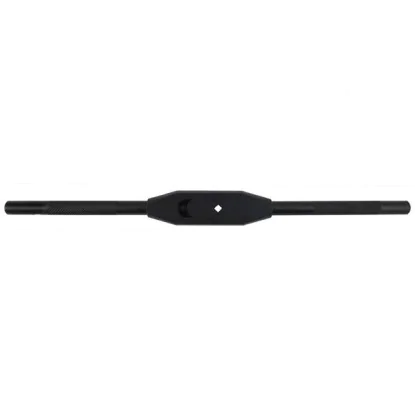

Rysunek pokazuje pokrętło z góry. W środku korpusu leży gniazdo na kwadrat gwintownika. Kwadrat ustawia się w nim po przekątnej, w osi pokrętła, i dociska go ruchoma szczęka. Szczęka ma wycięcie w kształcie litery V, więc ten sam korpus trzyma kwadrat 2 mm i 5 mm. Długość 130 mm mierzy się od końca do końca ramion.
Ramię nastawcze zaciska kwadrat gwintownika
Jedno ramię jest nastawcze. Odkręcenie go o kilka obrotów rozsuwa szczęki i otwiera gniazdo. Po wsunięciu kwadratu ramię dokręca się w przeciwną stronę, aż szczęka mocno oprze się o ścianki. Wystarczy siła dłoni, bo samo ramię działa jak dźwignia. Ramiona są radełkowane, więc dłonie pewnie je trzymają także w rękawicach.
Poziomica w korpusie – gwintownik ustawiony pionowo
Okrągła poziomica leży w korpusie obok gniazda. Pęcherzyk w środku kółka oznacza, że pokrętło leży poziomo, a gwintownik stoi pionowo. Poziomica pokazuje pochylenie w obu kierunkach naraz, bez obchodzenia detalu z kątownikiem. Wskazanie dotyczy pionu, dlatego detal mocuje się gwintowaną powierzchnią poziomo, np. w imadle. Gwintownik przekrzywiony na starcie nacina krzywy gwint, a w twardej stali może się zakleszczyć i złamać.
Dobór pokrętła do kwadratu gwintownika – rozmiary Nr 0–9
Który numer pasuje do gwintownika
Rozmiary pokręteł nastawnych i zakres kwadratu
| Rozmiar | Gwinty metryczne | Kwadrat gwintownika |
|---|---|---|
| Nr 0 Ten produkt | M1–M8 | 2–5 mm |
| Nr 1 | M1–M10 | 2–6,3 mm |
| Nr 1,5 | M1–M12 | 2,1–8 mm |
| Nr 2 | M4–M12 | 3–9 mm |
| Nr 3 | M5–M20 | 4,9–12 mm |
| Nr 4 | M9–M27 | 5,5–16 mm |
| Nr 5 | M12–M33 | 7–20 mm |
| Nr 6 | M18–M42 | 11–24 mm |
| Nr 7 | M25–M52 | 16–32 mm |
| Nr 8 | M25–M68 | 16–40 mm |
| Nr 9 | M39–M110 | 22–45 mm |
Zakresy pokręteł nastawnych Varel.
Pokrętło dobiera się do kwadratu na końcu chwytu gwintownika. Gwintownik ręczny M4 x0,7 według DIN 352 ma kwadrat 3,4 mm. Taki kwadrat obejmują szczęki pokręteł od Nr 0 do Nr 2. Kwadrat gwintownika M8 ma 4,9 mm i wypada tuż pod górną granicą szczęk Nr 0 (5 mm).
Nr 0 jest najkrótszy w tabeli: 130 mm wobec 180 mm w Nr 1. Krótkie ramiona dają mniejszą dźwignię, więc dłonie wyczuwają opór nawet małego gwintownika M2.
Gwintowanie ręczne pokrętłem Nr 0 – przykłady użycia
Gwint M4 w płycie i gwint w głębokiej wnęce
Gwint M4 x0,7 w pięciu krokach
1Wiercenie
Wiertło 3,3 mm
2Fazowanie
Fazka 90 stopni
3Ustawienie w pionie
Pęcherzyk w środku oczka
4Gwintowanie
½ naprzód, ¼ wstecz
✓Gotowy gwint
Śruba M4 wkręca się lekko
Smarowanie: olej do gwintowania | Kolejność kompletu: nr 1 → nr 2 → nr 3
Przykład 1: gwint M4 x0,7 w płycie stalowej
Otwór pod gwint wierci się wiertłem 3,3 mm. Tę średnicę liczy się tak: średnica gwintu 4 mm minus skok gwintu 0,7 mm daje wiertło 3,3 mm. Na wejściu otworu wykonuje się fazkę 90 stopni, żeby gwintownik łatwiej złapał pierwsze zwoje.
Kwadrat gwintownika nr 1 zaciska się w szczękach. Płytę mocuje się w imadle powierzchnią poziomo. Pokrętło ustawia się tak, aby pęcherzyk poziomicy stał w środku oczka. Gwintuje się w rytmie pół obrotu naprzód i ćwierć obrotu wstecz. Cofnięcie łamie wiór, a poziomica przez cały czas pokazuje, czy gwintownik stoi pionowo.
Przykład 2: gwint w dnie głębokiej wnęki z przedłużką
Szczęki zaciskają także kwadrat przedłużki do gwintowników. Przedłużka ma z jednej strony gniazdo na kwadrat gwintownika, a z drugiej własny kwadrat według DIN 10. Pokrętło zakłada się na kwadrat przedłużki i obraca nad krawędzią wnęki. Gwintownik pracuje wtedy w dnie otworu, a pokrętło obraca się swobodnie nad wnęką.
▲
Zakres pracy
Pokrętło Nr 0 zaciska gwintowniki i przedłużki z kwadratem od 2 do 5 mm: gwinty M1–M8, BSW 1/16–5/16. Poziomica prowadzi gwintownik pionowo, gdy gwintowana powierzchnia leży poziomo.
Pokrętło do gwintowników Nr 0 w wersji stalowej łączy zakres kwadratu 2–5 mm z poziomicą w korpusie. Pęcherzyk w środku oczka potwierdza pion gwintownika od pierwszego zwoju. Długość 130 mm pasuje do gwintów M3–M6 w stali i żeliwie. Korpus ze stali nierdzewnej i hartowane szczęki pokrętła DIN 1814 trzymają gwintowniki ręczne i przedłużki.
Pytania o pokrętło do gwintowników Nr 0
Dobór do gwintownika i wiertło pod gwint
Takie, którego szczęki obejmą kwadrat 3,4 mm – tyle ma gwintownik ręczny M4. Pokrętło stalowe Nr 0 zaciska kwadrat od 2 do 5 mm, a poziomica pomaga ustawić gwintownik pionowo.
Wiertło 3,3 mm. To średnica gwintu 4 mm minus skok 0,7 mm.
Olej do gwintowania – do stali i żeliwa. Do aluminium nafta, do stali nierdzewnej pasta do gwintów. Gwintownik smaruje się przed startem i w trakcie pracy.
