Opis
Średnica D Ø14 mm
Tolerancja H714,000–14,018 mm
Chwyt WalcowyØ14 mm
Materiał VHM

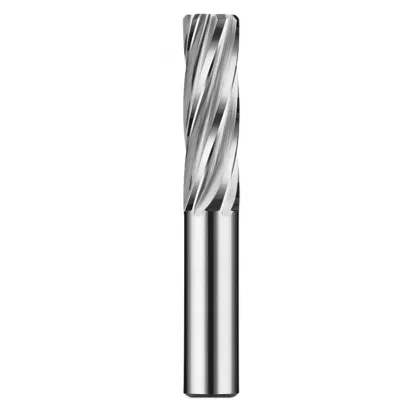

Rozwiertak maszynowy fi 14 H7 VHM — dane techniczne
Wykańczak monolityczny VHM, chwyt walcowy VHM
| Dane Techniczne | |
|---|---|
| Średnica robocza D | fi 14 H7 (14,000–14,018 mm) |
| Średnica chwytu (d9) | 14 mm |
| Długość części roboczej l | 40 mm |
| Długość całkowita L | 75 mm |
| Liczba zębów Z | 6 |
| Typ | Wykańczak monolityczny VHM, chwyt walcowy |
| Materiał | VHM (węglik spiekany) |
Co oznacza tolerancja H7 dla średnicy 14 mm
| Klasa | Odchyłki [mm] | Wymiar [mm] | |
|---|---|---|---|
| H6 | +0,011 / 0 | 14,000 – 14,011 | |
| H7 | +0,018 / 0 | 14,000 – 14,018 | WYBRANY |
| H8 | +0,027 / 0 | 14,000 – 14,027 | |
| H9 | +0,043 / 0 | 14,000 – 14,043 |
Otwór po rozwierceniu mieści się w polu 14,000–14,018 mm (ISO 286-2) — dokładność typowa m.in. dla otworów pod kołki ustalające i pasowania suwliwe.
Parametry skrawania rozwiertaka maszynowego fi 14 H7 VHM
Wartości orientacyjne Ø14 mm Z = 6
| Grupa materiału (ISO 513) | Vc [m/min] | fz [mm/ostrze] | n [obr/min] Ø14 | f [mm/min] Z=6 |
|---|---|---|---|---|
| PStal konstrukcyjna i węglowa | 8–10 | 0,12–0,16 | 182 | 131 |
| MStal nierdzewna | 2–3 | 0,12–0,16 | 45 | 32 |
| KŻeliwo | 3–5 | 0,14–0,16 | 68 | 57 |
| NAluminium i stopy lekkie | 12–16 | 0,16–0,20 | 273 | 262 |
Vc — prędkość skrawania, fz — posuw na ostrze (wartości katalogowe dla HSS, dobrane do średnicy Ø14 mm). Obroty wyliczono dla dolnego zakresu: n = (Vc × 1000) ÷ (π × D), posuw minutowy f = fz × Z × n dla Z = 6. Zaczynaj od dolnych wartości i koryguj wg materiału oraz sztywności mocowania. Dla rozwiertaka z węglika spiekanego (VHM) prędkość skrawania można po próbach zwiększyć względem wartości dla HSS.
Może się przydać: Kalkulator parametrów skrawania
Zastosowanie rozwiertaka maszynowego fi 14 H7 VHM do metalu
Obróbka wykańczająca otworów w tolerancji H7
Rozwiertak maszynowy fi 14 H7 VHM — monolityczny wykańczak z węglika spiekanego (VHM) z chwytem walcowym, przeznaczony do precyzyjnej obróbki wykańczającej otworów w tolerancji H7. Węglik zapewnia wysoką odporność na zużycie i stabilność wymiarową także przy wyższych prędkościach skrawania i w produkcji seryjnej. Czoło narzędzia ma fazę wprowadzającą ~45° dla centrycznego wejścia, a faski prowadzące na ostrzach utrzymują narzędzie w osi otworu.
Rozwiertak maszynowy fi 14 H7 węglikowy usuwa naddatek pozostawiony po wierceniu i nadaje otworowi ostateczny wymiar w polu tolerancji H7 (14,000–14,018 mm). Narzędzie wyprowadza oś otworu, poprawia okrągłość i walcowość oraz zmniejsza chropowatość powierzchni do ok. Ra 0,4–1,6 µm. 6 ostrzy o nierównomiernej podziałce ogranicza drgania i ślady obróbkowe. Ten zakres średnic to codzienność pasowań suwliwych: sworznie, wałki, tuleje ślizgowe i otwory pod kołki walcowe w korpusach. Sprawdza się jako rozwiertak do stali, żeliwa i metali nieżelaznych — węglik spiekany zachowuje twardość i ostrość krawędzi znacznie dłużej niż stal szybkotnąca.
Obrabiane materiały
✓Stal konstrukcyjna i węglowa
✓Żeliwo szare
✓Aluminium i stopy metali nieżelaznych
▲Stale nierdzewne — obniżona prędkość skrawania, obfite chłodzenie
✗Stale hartowane powyżej 45 HRC
Zasady prawidłowego rozwiercania
- Otwór wstępny Ø13,75 mm — naddatek 0,25 mm na średnicy.
- Otwór wstępny wywierć prostopadle i z minimalnym biciem — rozwiertak wykańczający prowadzi się po istniejącym otworze i nie skoryguje jego skrzywienia.
- Pracuj z chłodziwem (emulsja lub olej obróbkowy); żeliwo można obrabiać na sucho.
- Narzędzie wycofuj bez zmiany kierunku obrotów — bieg wsteczny uszkadza krawędzie skrawające.
Najczęściej zadawane pytania — rozwiertak fi 14 H7
Wywierć otwór Ø13,75 mm — naddatek ok. 0,25 mm na średnicy. Zbyt mały naddatek powoduje zgniatanie materiału zamiast skrawania, zbyt duży przeciąża ostrza i pogarsza dokładność otworu.
Węglik spiekany (VHM) jest twardszy i sztywniejszy niż stal szybkotnąca — zachowuje wymiar i ostrość krawędzi znacznie dłużej, pozwala też na wyższe prędkości skrawania. To narzędzie pierwszego wyboru do produkcji seryjnej; HSS pozostaje ekonomiczny przy pracach jednostkowych.
Otwór mieści się w polu 14,000–14,018 mm, a chropowatość powierzchni wynosi ok. Ra 0,4–1,6 µm — to dokładność wystarczająca do pasowań suwliwych i otworów pod kołki ustalające.
