Opis

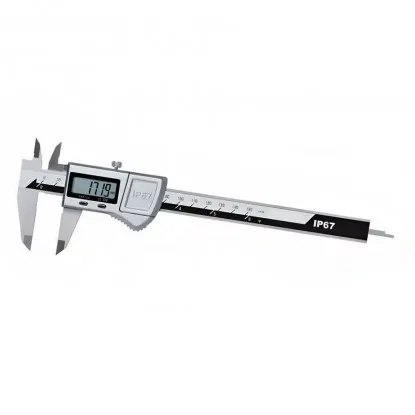

Suwmiarka elektroniczna IP67 150 mm – dane techniczne
Zakres, rozdzielczość, dokładność i pełna szczelność przyrządu
| Dane techniczne | |
|---|---|
| Zakres pomiarowy | 0–150 mm |
| Rozdzielczość | 0,01 mm |
| Dokładność | ±0,02 mm wg DIN 862 |
| Stopień ochrony | IP67 wg IEC 60529 |
| Odczyt | wyświetlacz LCD |
| Jednostki | mm / cal |
| Rodzaje pomiaru | zewnętrzny, wewnętrzny, głębokość, uskok |
| Głębokościomierz | wysuwka płaska |
| Długość całkowita | 240 mm |
| Materiał | stal nierdzewna hartowana |
0–150 mm
Zakres pomiarowy
0,01 mm
Rozdzielczość
±0,02 mm
Dokładność DIN 862
IP67
Pyłoszczelna, zanurzenie
Suwmiarka elektroniczna IP67 jest zbudowana do miejsc, w których zwykła elektronika szybko odmawia posłuszeństwa: przy obrabiarkach CNC, w strefie chłodziwa i mgły olejowej. Klasa IP67 oznacza pełną pyłoszczelność oraz odporność na czasowe zanurzenie w wodzie. Zakres 0–150 mm i rozdzielczość 0,01 mm pokrywają codzienną kontrolę detali tokarskich i frezarskich.
Przyrząd mierzy wymiary zewnętrzne, otwory, głębokości i uskoki. Śruba blokująca ustala położenie suwaka, a przełącznik mm/in podaje wynik także w calach. Belka i szczęki są wykonane ze stali nierdzewnej hartowanej.
IP67 pod lupą – pyłoszczelność i czasowe zanurzenie
Kod IP wg IEC 60529 czytany cyfra po cyfrze
Kod IP z normy IEC 60529 czytasz cyfra po cyfrze: pierwsza opisuje ochronę przed ciałami stałymi, druga — przed wodą. W tej suwmiarce obie cyfry leżą przy szczycie skali.
IP 6 7
Cyfra 6 — ciała stałe
Pełna pyłoszczelność: pył nie wnika do wnętrza w ogóle
poziom 6 z 6
Cyfra 7 — woda
Czasowe zanurzenie: 1 m głębokości przez 30 minut
poziom 7 z 9
IP54
Pył i bryzgi — warsztat suchy, izba pomiarów
IP65
Pyłoszczelność i strumień wody — strefa mycia detali
IP67TEN PRODUKT
Zanurzenie 1 m / 30 min — chłodziwo, obróbka na mokro, CNC
Dlaczego enkoder pojemnościowy nie lubi wilgoci
Przenikalność dielektryczna wody jest około 80 razy większa niż powietrza. Film wilgoci w szczelinie enkodera lokalnie zmienia pojemność i fałszuje odczyt. Dlatego przy chłodziwie suwmiarka cyfrowa potrzebuje uszczelnienia klasy IP67. Po pracy i tak przetrzyj belkę i prowadnicę do sucha.
Kod IP opisuje odporność na pył i wodę, ale nie na chemię. Emulsje i oleje obróbkowe mogą z czasem osłabiać uszczelnienia, dlatego po pracy w strefie chłodziwa przyrząd opłucz czystą wodą i wytrzyj do sucha. Sam pomiar zachlapanego detalu i praca mokrymi rękami są dla klasy IP67 codziennością, nie zagrożeniem.
Budowa i rodzaje pomiaru – jeden przyrząd zamiast czterech
Szczęki dolne i nożowe, wysuwka głębokościomierza, śruba blokująca
Wymiar zewnętrzny
Szczęki dolne obejmują wałek lub płaskownik — także mokrą, świeżo obrobioną powierzchnię.
Wymiar wewnętrzny
Nożowe szczęki górne rozpierasz w otworze lub rowku aż do styku ze ściankami.
Pomiar głębokości
Płaska wysuwka do dna otworu, czoło belki na krawędzi — również przy chłodziwie.
Wysokość uskoku
Różnicę poziomów dwóch powierzchni mierzysz czołem belki i wysuwką.
Porównywanie serii detali funkcją ZERO
Zmierz wzorzec, np. 25,00 mm, i naciśnij przycisk zerowania 0/ON. Kolejne detale wyświetlą się jako odchyłka, np. +0,37 mm, bez odejmowania w pamięci. Po serii zamknij szczęki i wyzeruj przyrząd ponownie.
Dokładność ±0,02 mm wg DIN 862 – także przy obróbce na mokro
Szczelność chroni elektronikę, o wynik dba metrologia
Norma DIN 862 dopuszcza dla zakresu 0–150 mm błąd ±0,02 mm przy pomiarze zewnętrznym i ±0,04 mm przy wewnętrznym lub głębokościowym. Klasa szczelności nie zmienia tych wartości — chroni elektronikę, ale o poprawny wynik dbają czyste szczęki, umiarkowany docisk i temperatura zbliżona do 20°C.
Przykład z obróbki na mokro — wpływ temperatury chłodziwa
Stal rozszerza się o około 11,5 µm na metr na każdy stopień Celsjusza. Detal wyjęty z chłodziwa cieplejszy od przyrządu o 5°C pokaże na 150 mm wymiar większy o 11,5 × 0,15 × 5 ≈ 9 µm — połowę dopuszczalnego błędu. Odczekaj chwilę przed pomiarem końcowym.
Ograniczenia klasy IP67
IP67 obejmuje czasowe zanurzenie w wodzie, nie ciągłą pracę pod lustrem chłodziwa ani mycie myjką ciśnieniową. Norma nie potwierdza też odporności na rozpuszczalniki. Przy tolerancjach poniżej 0,05 mm używaj mikrometru.
Suwmiarka elektroniczna 150 mm w klasie IP67 to wybór do stanowisk, gdzie pył szlifierski i chłodziwo są stałym elementem pracy. Cyfrowy odczyt eliminuje błąd paralaksy, a pełna szczelność pozwala mierzyć od razu przy maszynie, bez przenoszenia detalu do izby pomiarów.
Suwmiarka IP67 – najczęstsze pytania
IP54 chroni przed pyłem w ilości zakłócającej pracę i przed bryzgami. IP67 daje pełną pyłoszczelność (6 z 6) i wytrzymuje czasowe zanurzenie na głębokość 1 m przez 30 minut (7 z 9). W praktyce: IP54 to warsztat suchy, IP67 — praca przy chłodziwie i obróbka na mokro.
Tak — opłukanie czystą wodą i wytarcie do sucha to zalecana rutyna po pracy. Unikaj natomiast myjki ciśnieniowej i długiego moczenia w emulsji: kod IP dotyczy wody, a chemia chłodziw może z czasem osłabiać uszczelnienia.
Nie. Dokładność określa DIN 862 i dla zakresu 0–150 mm wynosi ±0,02 mm niezależnie od klasy IP. Szczelność chroni enkoder i elektronikę przed warunkami, które w zwykłej suwmiarce powodują błędne odczyty lub awarię.
Wymieniaj baterię czystymi, suchymi rękami i dokręcaj pokrywę równomiernie — to najczęstsze miejsce utraty szczelności. Prowadnicę utrzymuj w czystości, a zero sprawdzaj przy zamkniętych szczękach. Kalibruj przyrząd płytkami wzorcowymi co 6–12 miesięcy.
