Wymiary tulejek zaciskowych ER
| Tulejka | Wielkość [mm] | D [mm] | L [mm] |
| ER16 | 3-2 | 17 | 27,5 |
| ER16 | 4-3 | 17 | 27,5 |
| ER16 | 5-4 | 17 | 27,5 |
| ER16 | 6-5 | 17 | 27,5 |
| ER16 | 7-6 | 17 | 27,5 |
| ER16 | 8-7 | 17 | 27,5 |
| ER16 | 9-8 | 17 | 27,5 |
| ER16 | 10-9 | 17 | 27,5 |
| ER20 | 3-2 | 21 | 31,5 |
| ER20 | 4-3 | 21 | 31,5 |
| ER20 | 5-4 | 21 | 31,5 |
| ER20 | 6-5 | 21 | 31,5 |
| ER20 | 7-6 | 21 | 31,5 |
| ER20 | 8-7 | 21 | 31,5 |
| ER20 | 9-8 | 21 | 31,5 |
| ER20 | 10-9 | 21 | 31,5 |
| ER20 | 11-10 | 21 | 31,5 |
| ER20 | 12-11 | 21 | 31,5 |
| ER20 | 13-12 | 21 | 31,5 |
| ER25 | 3-2 | 26 | 34 |
| ER25 | 5-4 | 26 | 34 |
| ER25 | 6-5 | 26 | 34 |
| ER25 | 7-6 | 26 | 34 |
| ER25 | 8-7 | 26 | 34 |
| ER25 | 9-8 | 26 | 34 |
| ER25 | 10-9 | 26 | 34 |
| ER25 | 11-10 | 26 | 34 |
| ER25 | 12-11 | 26 | 34 |
| ER25 | 13-12 | 26 | 34 |
| ER25 | 14-13 | 26 | 34 |
| ER25 | 15-14 | 26 | 34 |
| ER25 | 16-15 | 26 | 34 |
| ER32 | 3-2 | 33 | 40 |
| ER32 | 4-3 | 33 | 40 |
| ER32 | 5-4 | 33 | 40 |
| ER32 | 6-5 | 33 | 40 |
| ER32 | 7-6 | 33 | 40 |
| ER32 | 8-7 | 33 | 40 |
| ER32 | 9-8 | 33 | 40 |
| ER32 | 10-9 | 33 | 40 |
| ER32 | 11-10 | 33 | 40 |
| ER32 | 12-11 | 33 | 40 |
| ER32 | 13-12 | 33 | 40 |
| ER32 | 14-13 | 33 | 40 |
| ER32 | 15-14 | 33 | 40 |
| ER32 | 16-15 | 33 | 40 |
| ER32 | 17-16 | 33 | 40 |
| ER32 | 18-17 | 33 | 40 |
| ER32 | 19-18 | 33 | 40 |
| ER32 | 20-19 | 33 | 40 |
| ER40 | 3-2 | 41 | 46 |
| ER40 | 4-3 | 41 | 46 |
| ER40 | 5-4 | 41 | 46 |
| ER40 | 6-5 | 41 | 46 |
| ER40 | 7-6 | 41 | 46 |
| ER40 | 8-7 | 41 | 46 |
| ER40 | 9-8 | 41 | 46 |
| ER40 | 10-9 | 41 | 46 |
| ER40 | 11-10 | 41 | 46 |
| ER40 | 12-11 | 41 | 46 |
| ER40 | 13-12 | 41 | 46 |
| ER40 | 14-13 | 41 | 46 |
| ER40 | 15-14 | 41 | 46 |
| ER40 | 16-15 | 41 | 46 |
| ER40 | 17-16 | 41 | 46 |
| ER40 | 18-17 | 41 | 46 |
| ER40 | 19-18 | 41 | 46 |
| ER40 | 20-19 | 41 | 46 |
| ER40 | 21-20 | 41 | 46 |
| ER40 | 22-21 | 41 | 46 |
| ER40 | 23-22 | 41 | 46 |
| ER40 | 24-23 | 41 | 46 |
| ER40 | 25-24 | 41 | 46 |
| ER40 | 26-25 | 41 | 46 |
Opis
| Dane techniczne | |
|---|---|
| Średnica otworu d | 12-11 mm |
| Średnica zewnętrzna D | 33 mm |
| Długość całkowita L | 40 mm |
| Max. bicie | 0,008 mm |

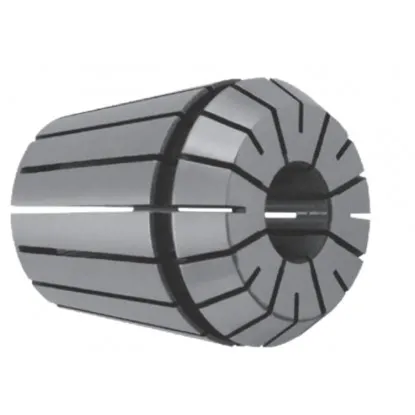

Tulejka zaciskowa ER32 fi 12 mm to precyzyjny element systemu mocowania do intensywnej obróbki skrawaniem. Wykonana ze stali sprężynowej chromowo-manganowej o twardości 58±2 HRC, zapewnia niezawodny zacisk narzędzi z chwytem walcowym o średnicy 11-12 mm.
Tulejka precyzyjna ER32 służy do mocowania frezów trzpieniowych, wierteł, pogłębiaczy, rozwiertaków i innych narzędzi z chwytem walcowym. Sprawdza się w centrach obróbczych, frezarkach CNC oraz wrzecionach przemysłowych. Wymiary tulejki: średnica zewnętrzna 33 mm, wysokość 40 mm.
Niezawodny wybór dla narzędziowni i działów produkcji realizujących obróbkę średnich i dużych detali. Zamów teraz i wyposaż swoją maszynę w precyzyjne akcesoria.
Wersja precyzyjna charakteryzuje się biciem 0,008 mm, natomiast standardowa dopuszcza 0,015 mm. Niższe bicie przekłada się na lepszą jakość obróbki i dokładniejsze tolerancje gotowych elementów.
Przeznaczona do frezowania zgrubnego i wykańczającego, obróbki dużych powierzchni oraz wiercenia otworów wielkośrednicowych. Średnica 12 mm to jeden z najpopularniejszych rozmiarów chwytów frezów walcowo-czołowych.
Miniaturowy ER11 posiada wymiary 11,5×18 mm, uniwersalny ER16 ma 17×28 mm, średni ER20 to 21×31 mm, większy ER25 wynosi 26×34 mm, przemysłowy ER32 charakteryzuje się gabarytami 33×40 mm, a największy ER40 ma 41×46 mm.
kod produktu: 0000008783 w magazynie > 10 szt.
393,60 zł brutto
