Opis

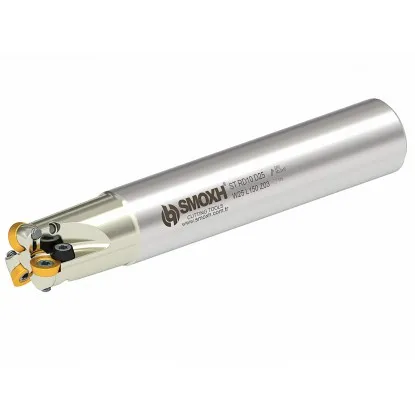

Frez składany fi 16 mm na płytki okrągłe fi 8 mm – Smoxh RD0803

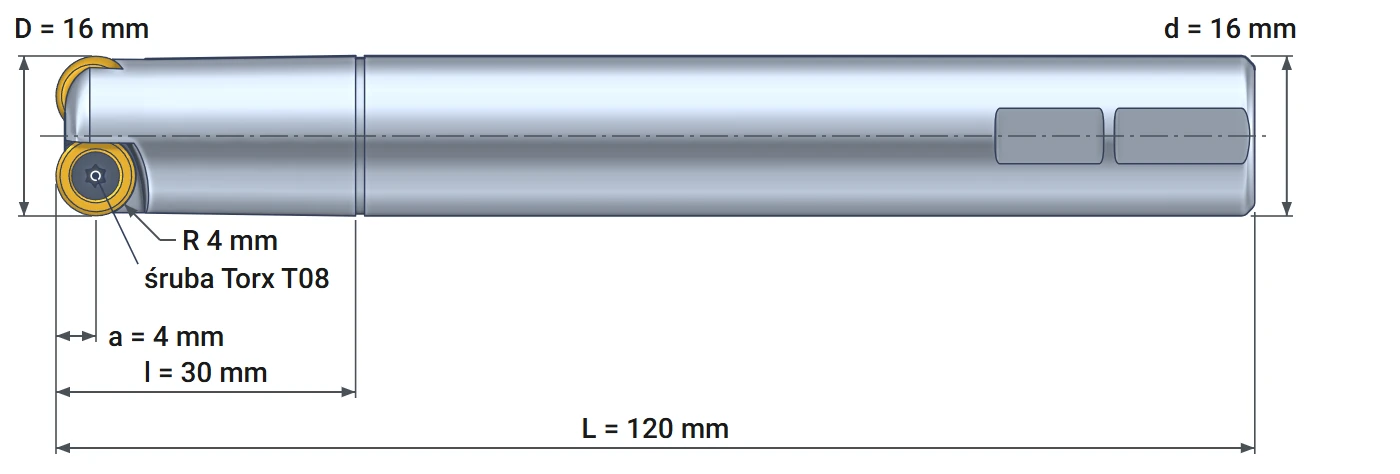

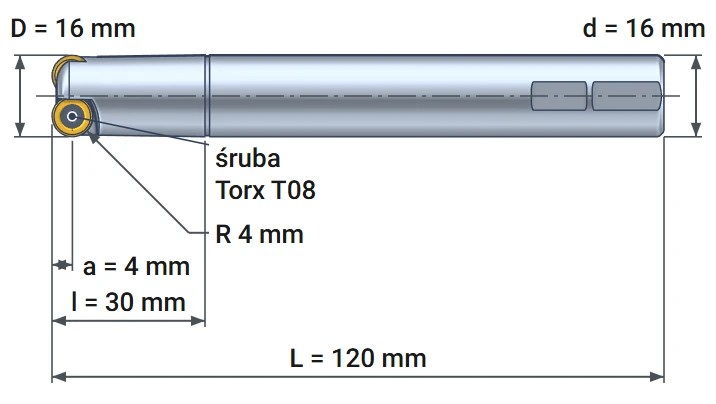

Dane techniczne i wymiary – chwyt Weldon 16 mm, dwie płytki RDMW 0803
| Dane techniczne | |
|---|---|
| Średnica freza D | 16 mm |
| Średnica chwytu d | 16 mm, Weldon |
| Maks. głębokość skrawania a | 4 mm |
| Długość części roboczej l | 30 mm |
| Długość całkowita L | 120 mm |
| Liczba płytek Z | 2 |
| Płytki | okrągłe RD.. 0803 (Ø 8 mm), np. RDMW 0803 |
| Chłodzenie | zewnętrzne |
| Śruba płytki | M3x6, Torx T08, 1,9 N·m |
| Producent | Smoxh, Turcja (SM13124) |
Średnica16 mm
Głębokość skrawaniado 4 mm
Płytki2 × RDMW 0803
Długość całkowita120 mm
Frez składany fi 16 mm na płytki okrągłe fi 8 mm Smoxh RD0803 to frez kopiujący z dwiema płytkami. Zrobisz nim płaszczyznę, uskok, rowek, kieszeń, otwór i kształt 3D. Okrągła krawędź nie ma naroża, które mogłoby się wykruszyć. Każdą płytkę obracasz kilka razy, zanim ją wymienisz. Chwyt Weldon 16 mm ma płaskie pod śrubę oprawki, więc frez nie obraca się i nie wysuwa.
Płytka okrągła – kąt i grubość wióra rosną z głębokością
Dlaczego frez na płytki okrągłe znosi większy posuw
Płytka prostokątna tnie zawsze pod tym samym kątem. Płytka okrągła tnie pod kątem, który zależy od głębokości skrawania. Przy płytkim skrawaniu pracuje sam dół okręgu i wiór wychodzi cienki. Siła skrawania jest wtedy mała, a frez nie drga nawet przy dużym wysięgu.

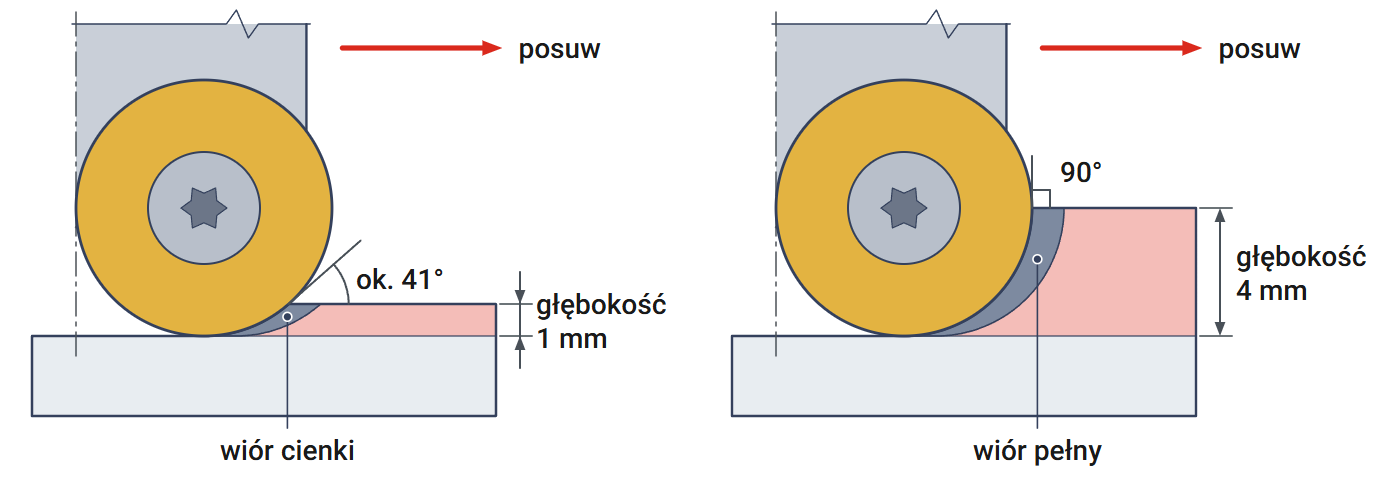

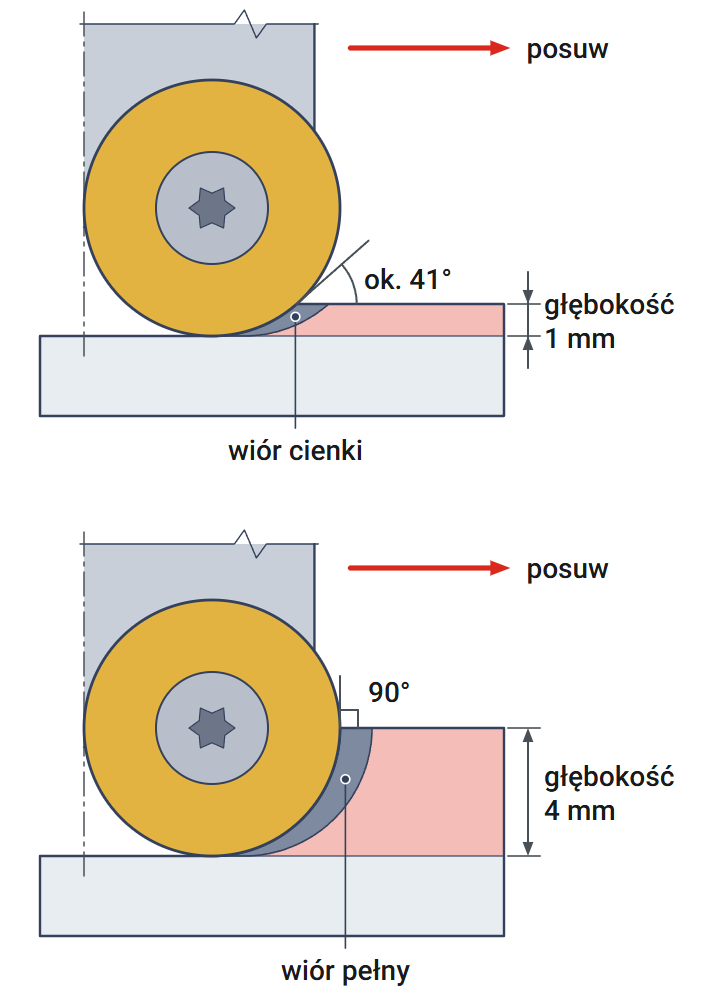

Rysunek pokazuje płytkę Ø 8 mm na dwóch głębokościach. Przy 1 mm krawędź styka się z materiałem pod kątem ok. 41 stopni. Przy 4 mm, czyli na pełną głębokość, kąt dochodzi do 90 stopni, jak we frezie do ścian. Kąt obliczysz tak: odejmij głębokość od promienia płytki 4 mm i podziel przez 4 mm. Dla 1 mm wychodzi 3 ÷ 4 = 0,75, a kąt o cosinusie 0,75 to ok. 41 stopni. Im mniejszy kąt, tym cieńszy wiór przy tym samym posuwie.
Cieńszy wiór pozwala zwiększyć posuw. Przy głębokości 1 mm posuw na ząb może być ok. 1,5 raza większy niż we frezie 90 stopni. Grubość wióra i obciążenie płytki pozostaną takie same. Dlatego płytkie, szybkie przejścia to najwydajniejszy sposób pracy tym frezem.
Sześć operacji jednym frezem – od płaszczyzny po kształt 3D
Planowanie, uskok, rowek, kieszeń, otwór, powierzchnia kształtowa
Smoxh oznacza ten frez sześcioma piktogramami operacji. Pokazujemy je na rysunkach z ruchem freza i zbieranym materiałem. Wszystkie wynikają z jednej cechy: płytka jest okręgiem o promieniu 4 mm. Dlatego dno łączy się ze ścianą łukiem, a nie ostrym narożem.

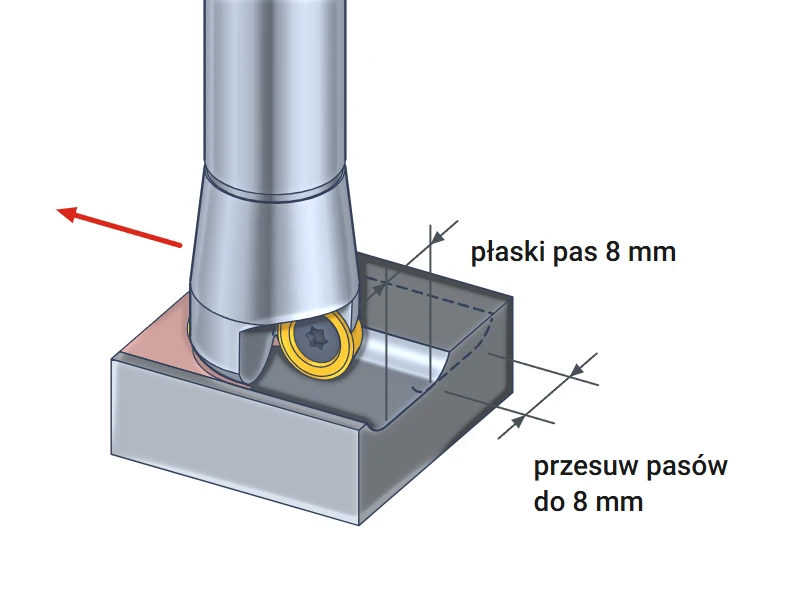

Planowanie powierzchni
Frez prowadzisz nad detalem na małej głębokości. Płaskie dno powstaje pod dolnym punktem płytek, pasem szerokości 8 mm. Kolejne przejścia przesuwaj więc najwyżej o 8 mm. Tak zbierzesz nadlew, zgorzelinę albo czoło odlewu.

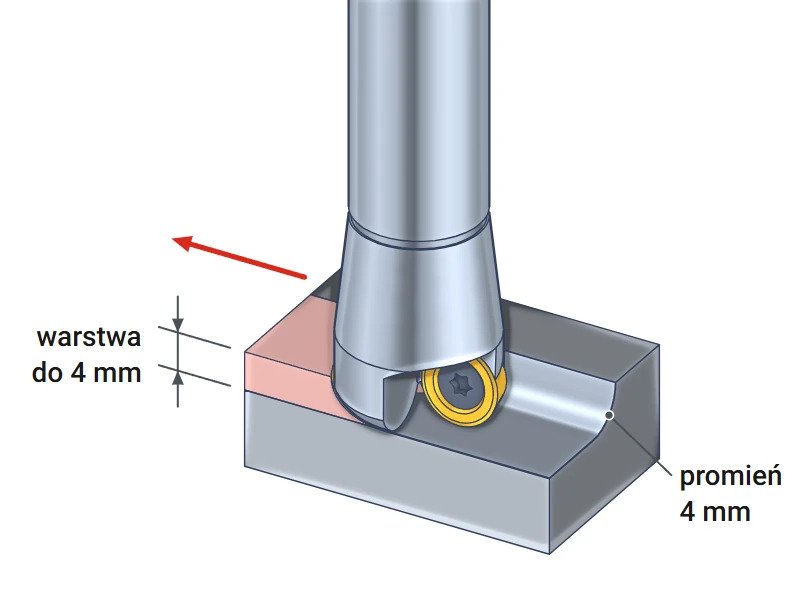

Uskok z zaokrąglonym narożem
Bokiem freza zdejmujesz materiał przy krawędzi detalu. Dno przechodzi w ścianę łukiem o promieniu 4 mm – to promień płytki. Taki łuk wzmacnia naroże detalu. Wyższy uskok zbierasz warstwami, najwyżej po 4 mm.

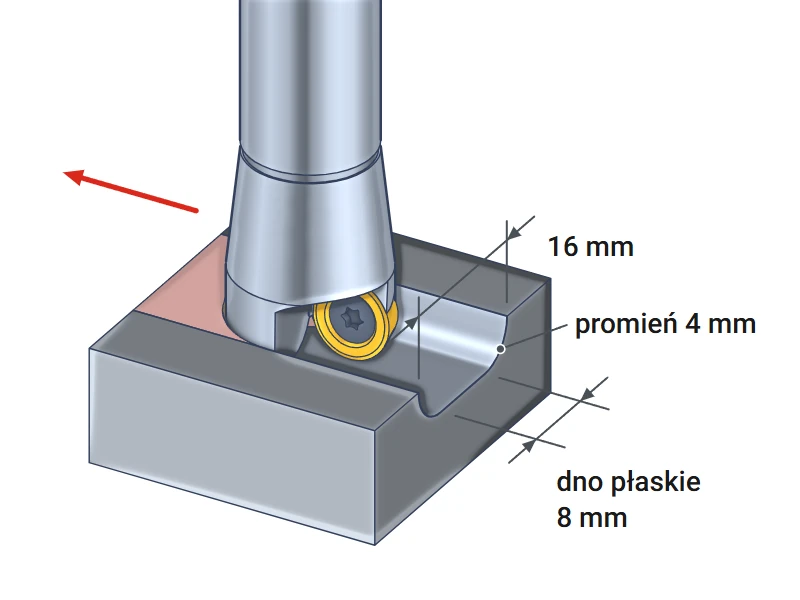

Rowek szerokości 16 mm
Frez idzie środkiem materiału i wycina rowek szerokości 16 mm. Dno jest płaskie na 8 mm, a przy ścianach ma łuki o promieniu 4 mm. Pełną szerokość 16 mm rowek ma przy głębokości 4 mm. Płytszy rowek jest węższy, np. przy 2 mm ma ok. 14,9 mm.

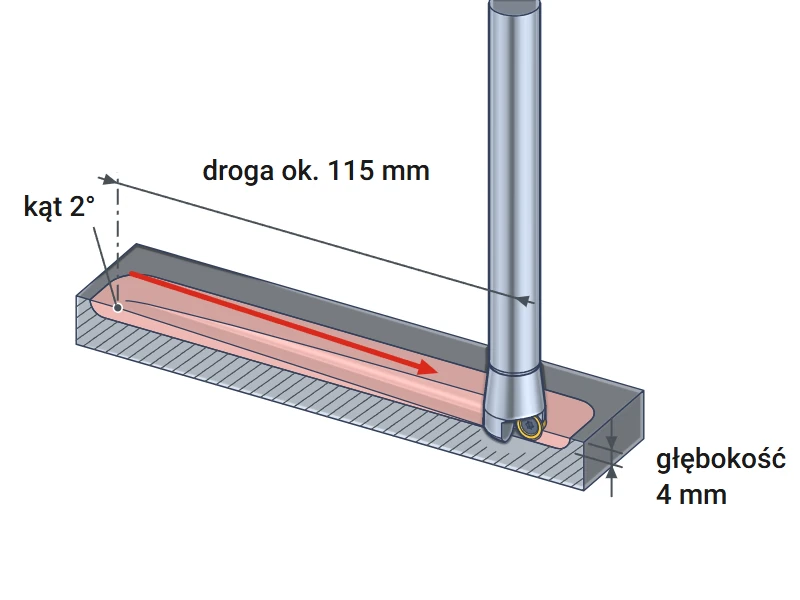

Kieszeń z wejściem rampą
Frez schodzi w materiał po pochyłej prostej i jednocześnie jedzie w bok. Otwór startowy jest zbędny. Przy kącie 2 stopni zejście na 4 mm wymaga ok. 115 mm drogi: 4 mm ÷ 0,035 (tangens 2°). Potem frez wybiera kieszeń warstwa po warstwie.

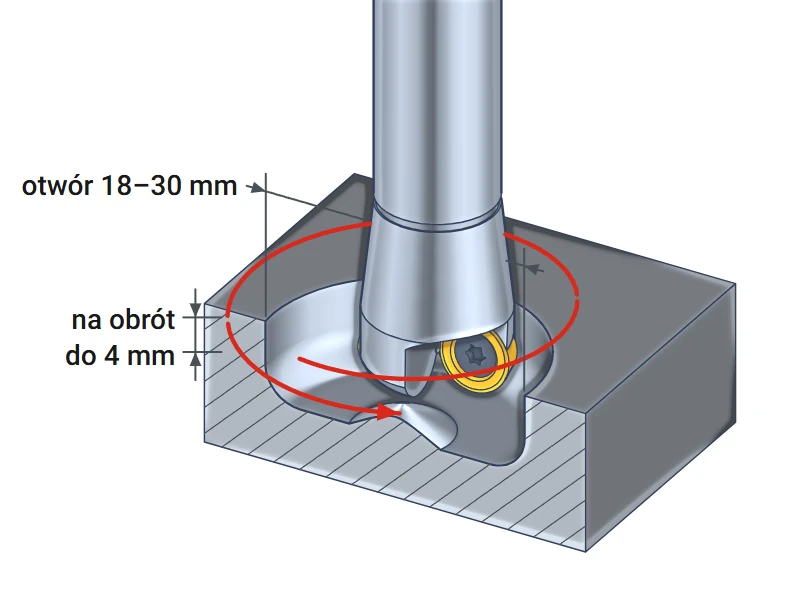

Otwór po linii śrubowej
Frez krąży po okręgu i z każdym obrotem schodzi niżej. Tak wytniesz otwór od 18 do 30 mm bez wiertła. Przy 24 mm dno jest gładkie w całości. Przy innych średnicach w środku zostaje niski stożek, do 1,35 mm. Na jeden obrót schodź najwyżej 4 mm.

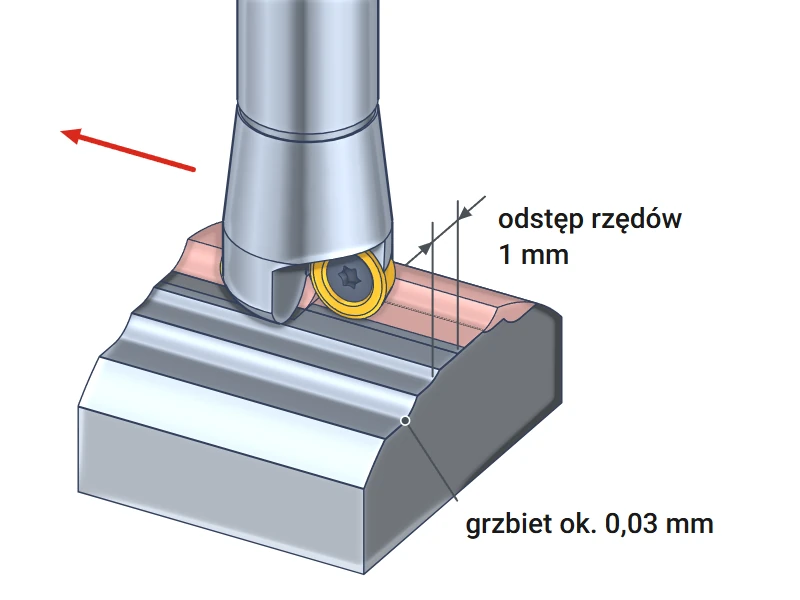

Kształt 3D – frezowanie kopiowe
Frez przesuwa się rzędami po krzywej powierzchni formy lub matrycy. Między rzędami zostają niskie grzbiety. Przy odstępie rzędów 1 mm mają ok. 0,03 mm wysokości: 1 × 1 ÷ (8 × promień płytki 4 mm). Połowa odstępu daje grzbiety cztery razy niższe.
▲
Zejście w dół tylko rampą albo po linii śrubowej
W osi freza krawędź płytki leży 4 mm nad czołem. Przy zejściu prosto w dół w pełny materiał pod osią zostaje stożek materiału. Na głębokości 4 mm opiera się on o korpus i przeciąża płytki. W pełny materiał wchodź rampą albo po linii śrubowej.
Parametry startowe i obliczenie obrotów
Prędkość skrawania, posuw na ząb i głębokość wg grupy materiału
Tabela podaje zachowawcze wartości na start dla płytek RDMW 0803 H6310. Posuw na ząb dotyczy głębokości 1 mm i zawiera już dodatek 1,5 raza za cienki wiór. Zacznij od tych liczb i zwiększaj je, obserwując wiór i pracę wrzeciona. W rowku i na linii śrubowej zmniejsz posuw.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ząb przy głębokości 1 mm [mm] | Głębokość [mm] |
|---|---|---|---|
| P Stal konstrukcyjna i stopowa | 130–200 | 0,15 | 0,5–4,0 |
| M Stal nierdzewna | 70–130 | 0,09 | 0,5–2,0 |
| K Żeliwo | 150–280 | 0,15 | 0,5–4,0 |
Obliczenie obrotów i posuwu – stal, 150 m/min, głębokość 1 mm
Przy głębokości 1 mm frez nie skrawa pełną średnicą 16 mm. Średnica skrawania = 16 − 8 + √(8 × 8 − 6 × 6) ≈ 13,3 mm. We wzorze 8 mm to średnica płytki, a 6 mm to średnica płytki minus dwie głębokości. Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × 13,3 mm) ≈ 3590 obr/min. Posuw minutowy = posuw na ząb 0,15 mm × 2 płytki × 3590 obr/min ≈ 1080 mm/min. Te dwie liczby wpisujesz do programu obrabiarki.
Gdy liczysz obroty z pełnej średnicy 16 mm, wychodzi ok. 2990 obr/min. Ostrze pracuje wtedy o ok. 17 procent wolniej, niż zakładasz. Przy płytkim skrawaniu licz więc zawsze ze średnicy skrawania.
Płytki RDMW 0803 – dobór i wymiana
Oznaczenie płytki, gatunek i moment dokręcania śruby
Frez przyjmuje płytki okrągłe RD.. 0803 wg ISO 1832. R oznacza płytkę okrągłą, D – kąt przyłożenia 15 stopni. Liczba 08 to średnica płytki 8 mm, a 03 – grubość ok. 3,18 mm. Litera W w RDMW oznacza otwór z fazką pod stożkowy łeb śruby.
| Płytka | Materiał obrabiany |
|---|---|
| RDMW 0803 MO H6310 Horn | stal, stal nierdzewna; okazjonalnie żeliwo |
| RDMW 0803 MO H6018 Horn | stal, stal nierdzewna – ten sam gatunek co H6310 |
Horn to koreańska marka płytek oferowana w naszym sklepie. Smoxh dopuszcza w tym frezie każdą płytkę RD.. 0803 zgodną z ISO.
Obrót i wymiana płytki
Płytka okrągła nie ma jednej krawędzi, tylko cały obwód. Gdy odcinek krawędzi się zużyje, odkręć śrubę M3x6 kluczem Torx T08. Obróć płytkę o kilkadziesiąt stopni, aż do pracy wejdzie nowy odcinek. Przed założeniem oczyść gniazdo z wiórów – wiór pod płytką powoduje bicie. Śrubę dokręć momentem 1,9 N·m, który podaje Smoxh.

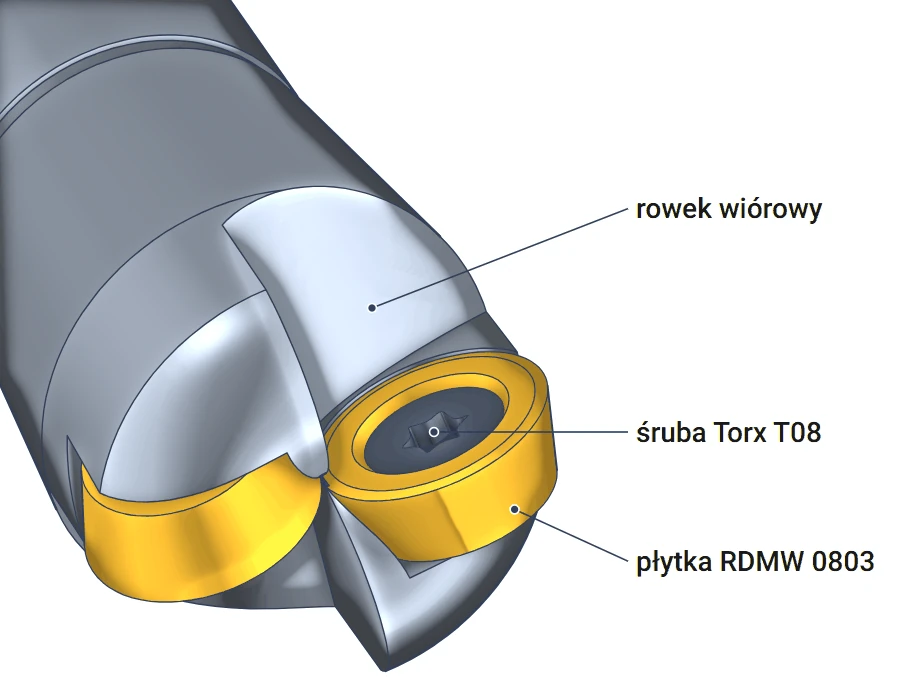

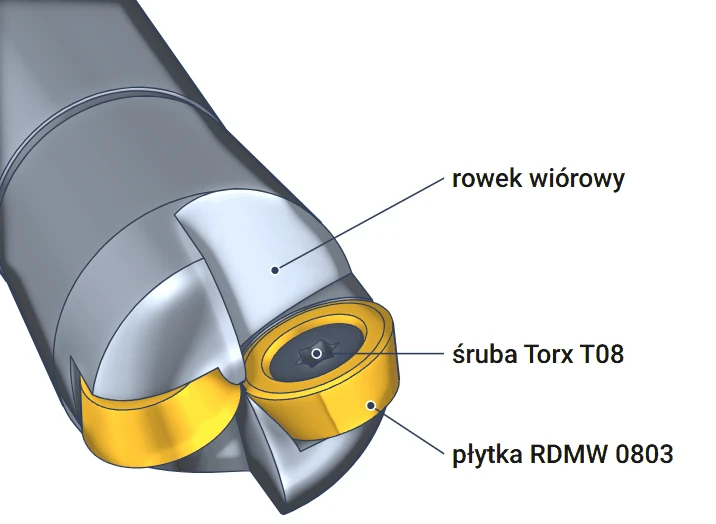

Rysunek pokazuje głowicę widzianą skośnie od czoła. Płytka leży w gnieździe korpusu, a śruba Torx T08 przechodzi przez jej środek. Przed płytką biegnie rowek wiórowy, którym wiór odpływa od krawędzi. Druga płytka siedzi po przeciwnej stronie, obrócona o 180 stopni.
▲
Frez bez chłodzenia wewnętrznego
Korpus nie ma kanału na ciecz. Wióry z kieszeni i otworu usuwaj strumieniem cieczy albo sprężonego powietrza z dyszy obrabiarki. Wiór zostawiony w kieszeni frez tnie drugi raz, a to niszczy krawędź płytki.
Frez składany fi 16 mm na płytki okrągłe fi 8 mm Smoxh RD0803 łączy frez do płaszczyzn, rowków i otworów z frezem kopiującym. Pracuje na dwóch płytkach RDMW 0803 i skrawa do 4 mm w głąb. Najwydajniej działa przy płytkim skrawaniu z dużym posuwem. Po linii śrubowej wycina otwory od 18 do 30 mm.
Pytania o frez na płytki okrągłe RD0803 D16
Płytki, otwory, głębokość, dobór freza
Płytki okrągłe RD.. 0803 wg ISO, o średnicy 8 mm, np. RDMW 0803 MO H6310 koreańskiej marki Horn. Płytkę mocuje śruba M3x6 z gniazdem Torx T08, dokręcana momentem 1,9 N·m.
Otwór od 18 do 30 mm. Przy 24 mm dno wychodzi gładkie w całości. Przy 18 mm i 30 mm w środku dna zostaje stożek wysokości ok. 1,35 mm, a przy 20 mm i 28 mm – ok. 0,54 mm.
Na jedno przejście do 4 mm, czyli do połowy średnicy płytki. Głębsze kształty zbierasz warstwami. Najwyższą wydajność daje głębokość ok. 1 mm z większym posuwem.
Frez na płytki okrągłe wybierz do kształtów 3D, zaokrąglonych przejść i szybkiego zbierania naddatku płytkimi przejściami. Frez 90 stopni na płytki APKT wybierz do ścian pod kątem prostym i ostrych naroży przy dnie.
