Opis

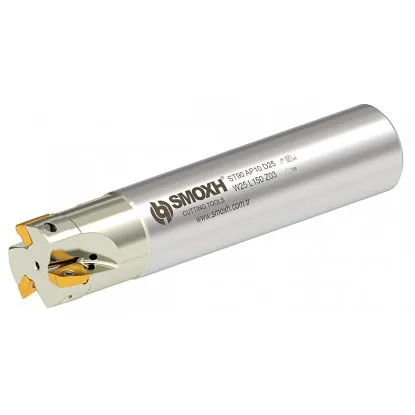

Frez składany fi 14 mm – frez 90 stopni na płytki APKT 1003

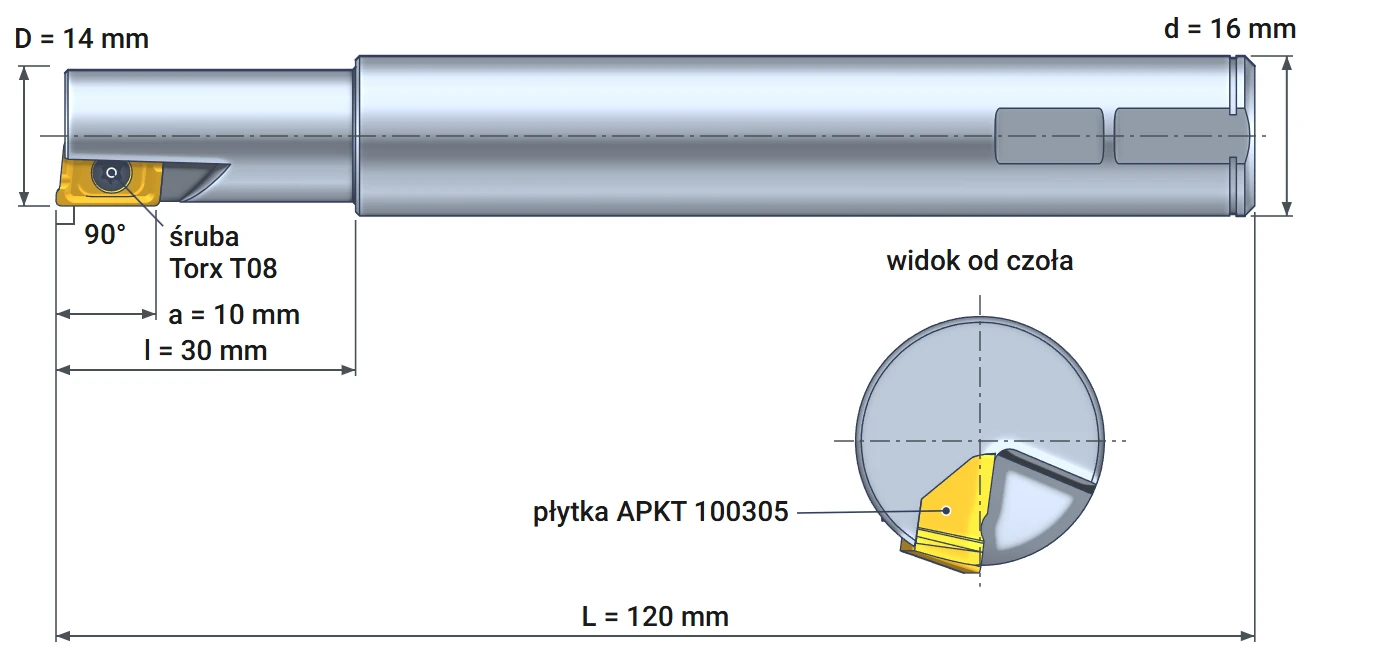

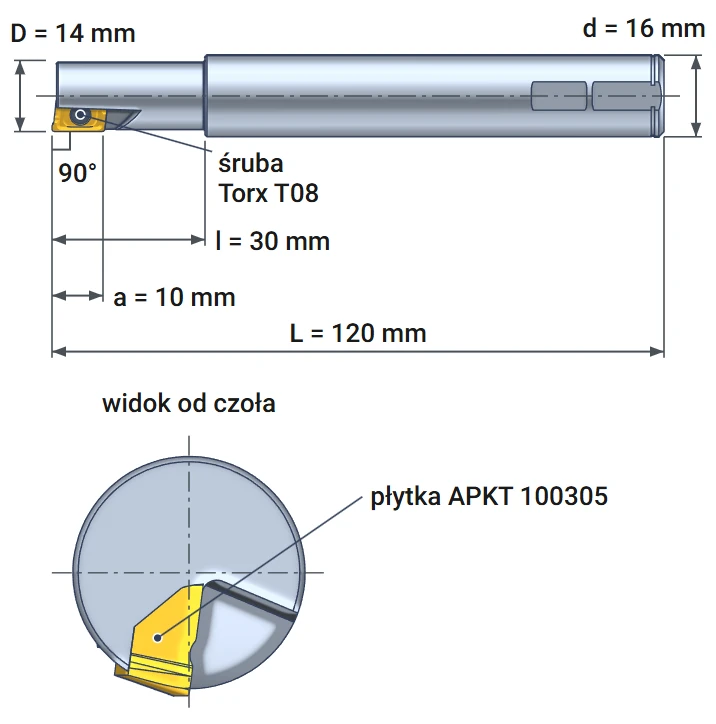

Dane techniczne i wymiary – Smoxh ST90 AP10, chwyt Weldon 16 mm
| Dane techniczne | |
|---|---|
| Średnica freza D | 14 mm |
| Średnica chwytu d | 16 mm, Weldon |
| Maks. głębokość skrawania a | 10 mm |
| Długość części roboczej l | 30 mm |
| Długość całkowita L | 120 mm |
| Kąt przystawienia | 90 stopni |
| Liczba płytek Z | 1 |
| Płytki | APKT 1003, np. APKT 100305 |
| Chłodzenie | zewnętrzne |
| Śruba płytki | M2,5x5, Torx T08, 1,0 N·m |
| Producent | Smoxh, Turcja (SM12189) |
Średnica14 mm
Głębokość skrawaniado 10 mm
Płytki1 × APKT 1003
Chłodzeniez zewnątrz
Frez składany fi 14 mm Smoxh ST90 AP10 skrawa pod kątem 90 stopni jedną płytką APKT 1003. Zrobisz nim w stali, żeliwie i aluminium ścianę pod kątem prostym, rowek, kieszeń i płaszczyznę. Wejdzie też w pełny materiał po linii śrubowej i wytnie otwór od 15 do 27 mm bez wiertła. Gdy krawędź się stępi, obracasz płytkę, a frez pracuje dalej.
To frez trzpieniowy: chwyt Weldon 16 mm ma płaskie pod śrubę oprawki. Frez nie obraca się w oprawce i nie wysuwa pod obciążeniem. Długość 120 mm to wersja krótka: frez mniej się ugina, bo oprawka jest blisko płytek. Korpus nie ma kanału chłodzenia. Ciecz albo sprężone powietrze podajesz z dysz obrabiarki, kierując strumień na płytki.
Sześć operacji frezem 90° – od płaszczyzny po otwór
Planowanie, ściana, rowek, rampa, linia śrubowa, frezowanie wgłębne
Smoxh wymienia dla płytek APKT 1003 planowanie, ścianę 90°, rowek, frezowanie wgłębne, interpolację śrubową i kontur. Każda operacja korzysta z innej krawędzi płytki. Krawędź boczna, długa na 10 mm, tworzy ścianę. Krawędź dolna wygładza dno i pozwala schodzić w dół. Rysunki pokazują ruch freza i zbierany materiał.

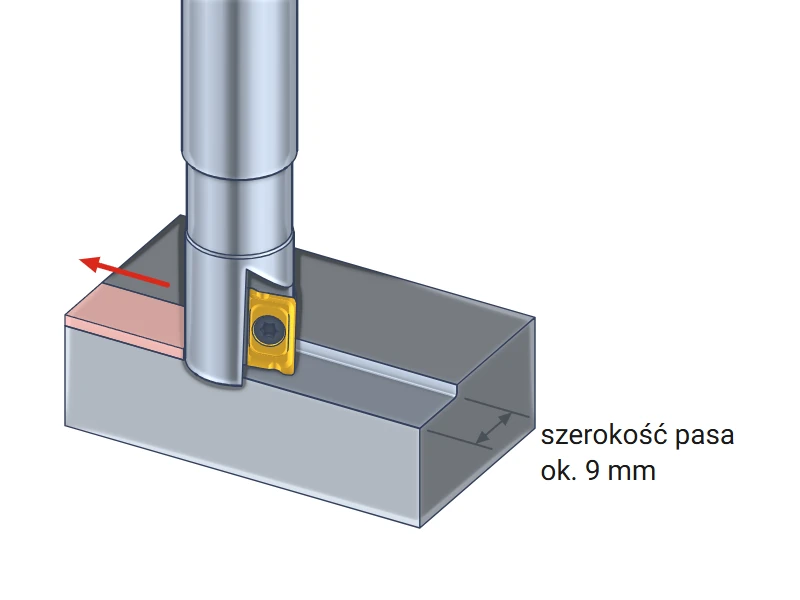

Planowanie powierzchni
Frez prowadzisz nad detalem na małej głębokości. Płaszczyznę wygładza dolna krawędź płytki z krótką fazką przy narożu. Jedno przejście zbiera pas do ok. 9 mm, czyli ok. dwóch trzecich średnicy. To wystarczy na półki, czoła i nadlewy.

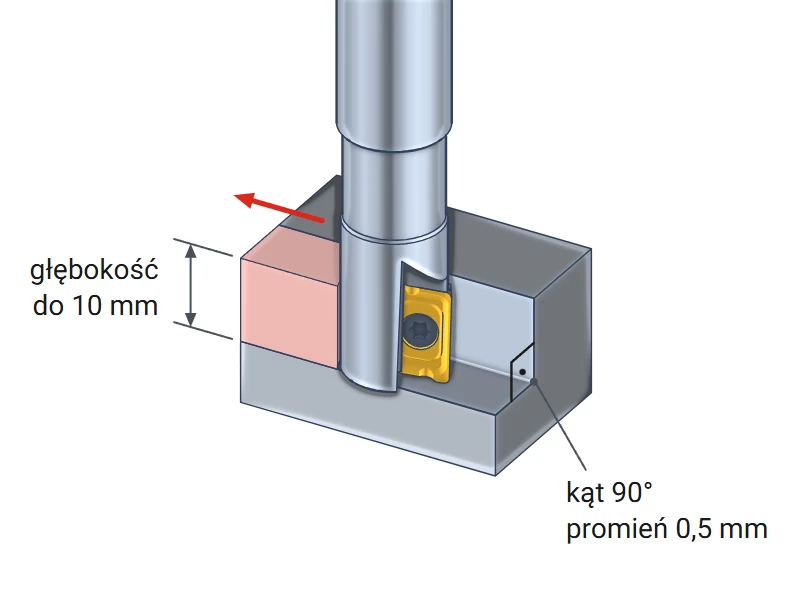

Ściana 90° i kontur
Krawędź boczna płytki stoi równolegle do osi freza. Ściana wychodzi więc pod kątem prostym do dna. Na jedno przejście zdejmiesz do 10 mm wysokości ściany. W narożu między ścianą a dnem zostaje promień 0,5 mm – tyle ma naroże płytki.

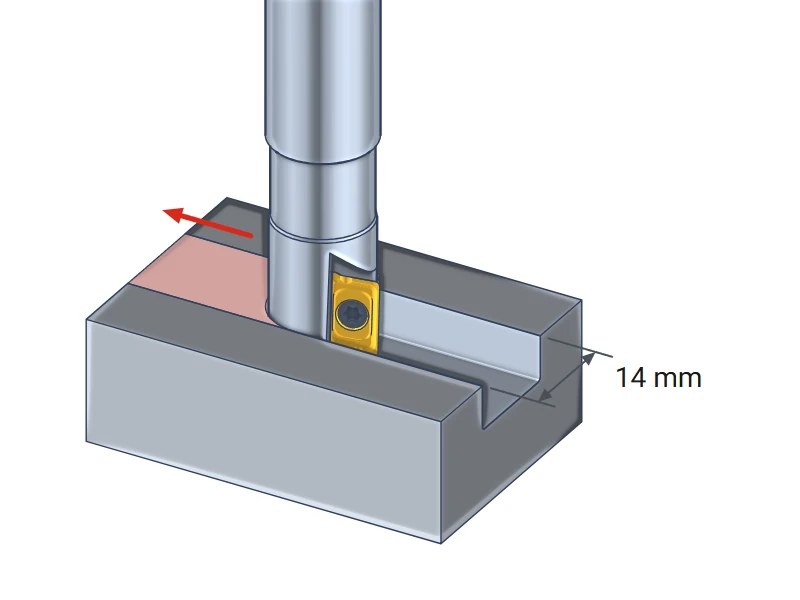

Rowek szerokości 14 mm
Frez idzie środkiem materiału i wycina rowek szerokości 14 mm w jednym przejściu. Skrawa wtedy cały przód freza, a jedyna płytka pracuje w pełnym przyporze. Głębokość bierz mniejszą niż przy ścianie i dbaj o usuwanie wiórów.

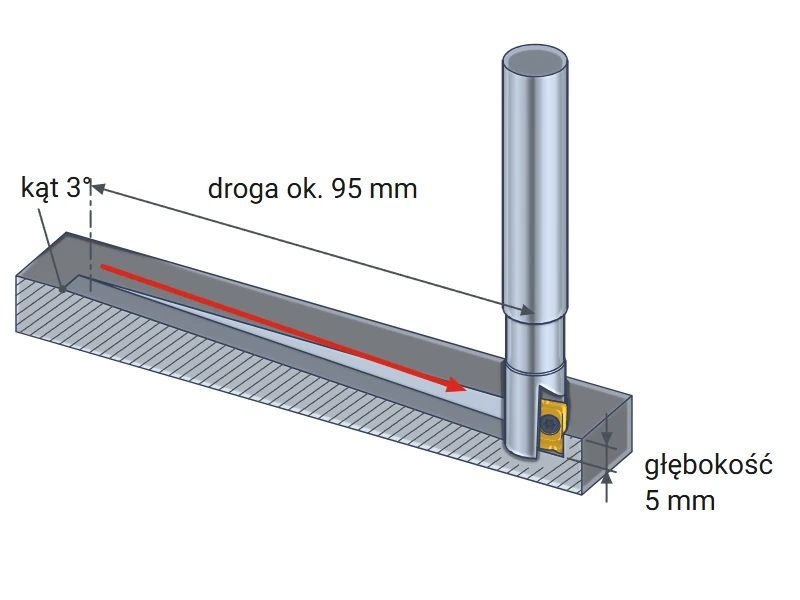

Rampa – wejście pod kątem
Frez schodzi w materiał po pochyłej prostej i jednocześnie jedzie w bok. W dół skrawa dolna krawędź płytki, więc otwór startowy jest zbędny. Tak zaczniesz kieszeń albo zamknięty rowek. Przy kącie 3 stopni zejście na 5 mm wymaga ok. 95 mm drogi.

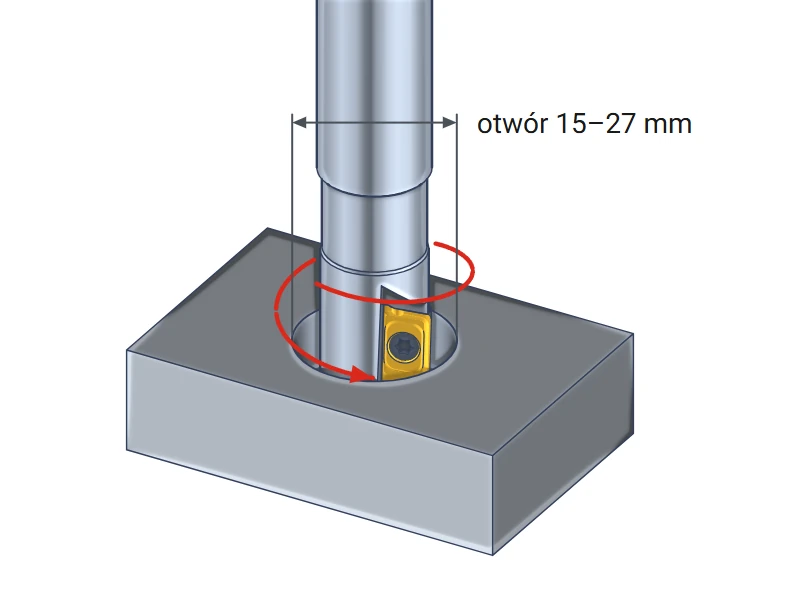

Linia śrubowa – otwór bez wiertła
Frez krąży po okręgu i z każdym obrotem schodzi niżej. Tak wycinasz otwór od 15 do 27 mm z płaskim dnem. Średnicę otworu ustawiasz w programie obrabiarki, a nie doborem wiertła. To także łagodne wejście w zamkniętą kieszeń.

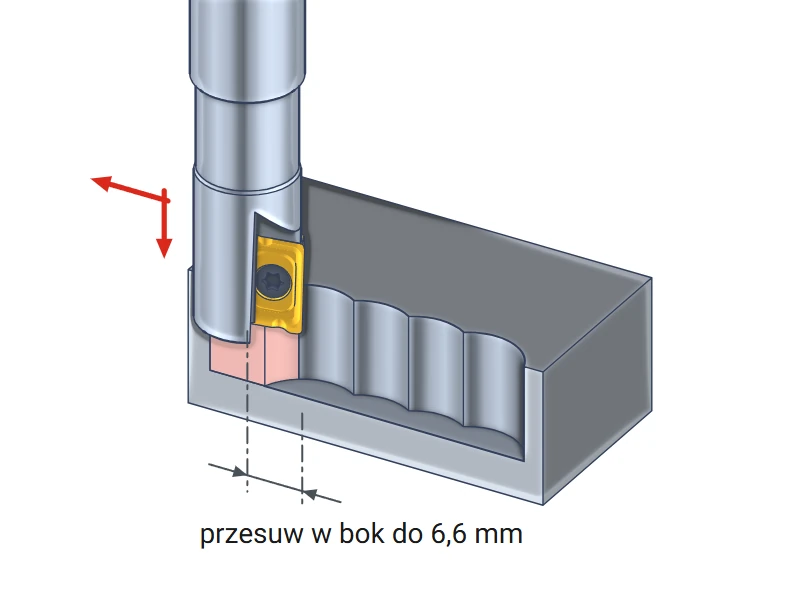

Frezowanie wgłębne
Frez wcina się osiowo w dół, cofa i przesuwa w bok, podobnie jak wiertło. Każde wcięcie zbiera materiał tylko przy obwodzie freza. Przesuw boczny trzymaj do ok. 6,6 mm – tyle sięga płytka od obwodu w stronę środka. Siła działa wtedy głównie wzdłuż osi.
Otwór bez wiertła – frezowanie po linii śrubowej
Najmniejszy i największy otwór dla freza 14 mm z płytką o narożu 0,5 mm
Frezowanie po linii śrubowej to inaczej interpolacja śrubowa. Frez obraca się wokół własnej osi, a obrabiarka prowadzi go jednocześnie po okręgu i w dół. Tor ma kształt sprężyny. Jednym frezem 14 mm zrobisz tak otwory o różnych średnicach.

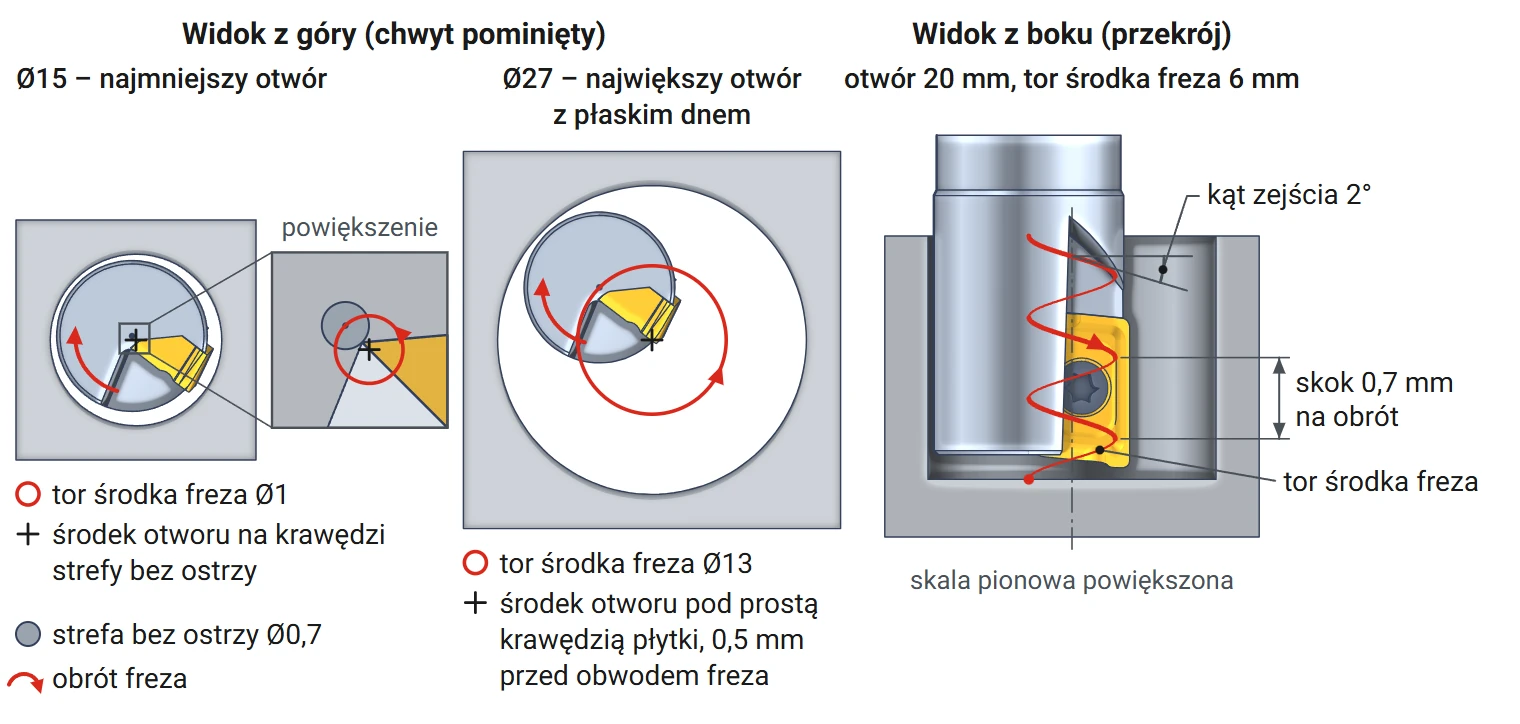

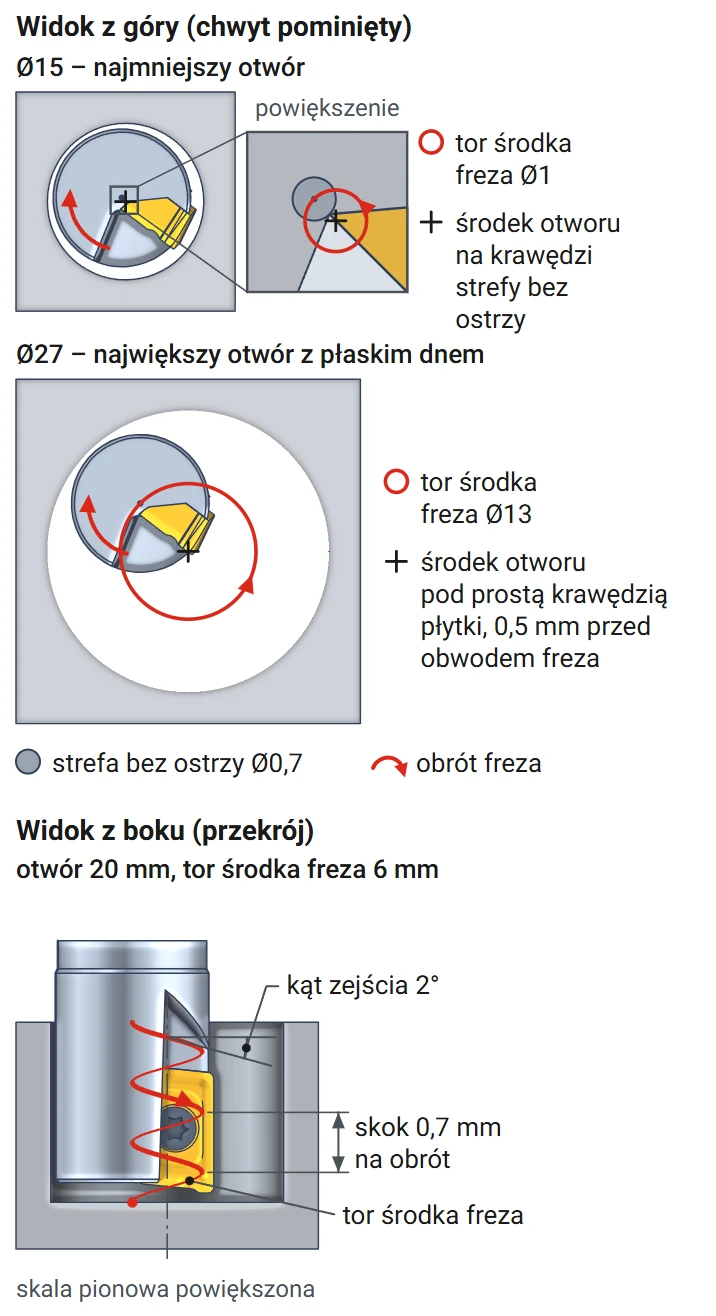

Rysunek pokazuje frez w najmniejszym i największym otworze, widziany z góry. Szary krążek w środku freza to strefa bez ostrzy. Widok z boku pokazuje tor środka freza i skok, czyli zejście w dół na jeden obrót.
Najmniejszy otwór: 15 mm
Dolna krawędź płytki sięga od obwodu freza ok. 6,65 mm w stronę środka. Kończy się więc ok. 0,35 mm od osi freza (7 − 6,65 mm). W środku freza zostaje krążek ok. 0,7 mm bez ostrzy. Żeby nic tam nie zostało, środek freza musi krążyć po okręgu o promieniu co najmniej 0,35 mm. Najmniejszy otwór = 14 + 2 × 0,35 ≈ 15 mm. W mniejszym otworze pod frezem zostaje rdzeń, który uderza w korpus.
Największy otwór z płaskim dnem: 27 mm
Dno jest płaskie, gdy środek otworu leży pod prostym odcinkiem dolnej krawędzi płytki. Ten odcinek kończy się przy narożu, 0,5 mm przed obwodem freza. Największy otwór = 2 × 14 − 2 × 0,5 = 27 mm. Większy otwór zrobisz w dwóch krokach: najpierw linia śrubowa do 27 mm, potem poszerzanie po okręgach.
Obliczenie: skok linii śrubowej dla otworu 20 mm
Skok liczysz po torze środka freza, a nie po średnicy otworu. Średnica toru = średnica otworu 20 mm − średnica freza 14 mm = 6 mm. Jeden obrót to droga 3,14 × 6 ≈ 18,8 mm. Przy kącie zejścia 2 stopni skok wynosi 18,8 × 0,035 (tangens kąta 2°) ≈ 0,7 mm. Otwór przelotowy w płycie 20 mm wymaga więc ok. 29 obrotów. Skok nie może przekroczyć 10 mm – tyle wynosi maksymalna głębokość skrawania płytki.
Chwyt ma 16 mm, czyli więcej niż frez. Otwór i kieszeń możesz więc frezować na głębokość do 30 mm – tyle ma część robocza przed chwytem.
▲
Wejście osiowe – mały posuw
W osi freza zostaje rdzeń ok. 0,7 mm, którego płytka nie skrawa. Przy wejściu prosto w dół ustaw posuw niższy niż przy frezowaniu bokiem. Na jedno wejście schodź najwyżej na 10 mm – tyle wynosi maksymalna głębokość skrawania.
Płytki APKT 100305 – dobór do materiału i wymiana
Gatunek płytki decyduje o materiale, frez zostaje ten sam
Frez ST90 AP10 D14 przyjmuje płytki APKT 1003 wg ISO 1832. Litera A oznacza równoległobok 85 stopni, w praktyce płytkę prostokątną. P to kąt przyłożenia 11 stopni: płytka jest pozytywna i lekko tnie. Liczba 10 to długość krawędzi skrawającej w milimetrach, 03 – grubość płytki. Cyfry 05 na końcu podają promień naroża 0,5 mm.
| Płytka | Materiał obrabiany | Uwagi |
|---|---|---|
| APKT 100305 PDR H6310 Horn | stal, stal nierdzewna | powłoka PVD TiAlN |
| APKT 100305 PDFR K10 Horn | aluminium, metale nieżelazne, żeliwo szare | gatunek K10 |
Horn to koreańska marka płytek oferowana w naszym sklepie. Smoxh dopuszcza w tym frezie każdą płytkę APKT 1003 zgodną z ISO. Materiał zmieniasz więc samą płytką, bez wymiany freza.
Wymiana i obrót płytki
Płytka ma dwie krawędzie skrawające. Gdy jedna się stępi, odkręć śrubę M2,5x5 kluczem Torx T08 i obróć płytkę o 180 stopni. Przed założeniem oczyść gniazdo z wiórów – wiór pod płytką podnosi ją i powoduje bicie. Śrubę dokręć momentem 1,0 N·m, który podaje Smoxh. Płytkę wymień, gdy stępią się obie krawędzie.
Parametry skrawania – wartości startowe dla płytek APKT
Prędkość, posuw na ząb i głębokość wg grupy materiału
Tabela podaje zachowawcze wartości startowe dla frezowania ściany 90° płytkami APKT. Zacznij od dolnej granicy i zwiększaj, obserwując wiór i pracę wrzeciona. W rowku, na rampie i na linii śrubowej zmniejsz posuw.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ząb fz [mm] | Głębokość ap [mm] | Szerokość ae [mm] |
|---|---|---|---|---|
| P Stal konstrukcyjna i stopowa | 130–200 | 0,10–0,20 | 1,0–4,0 | 4–9 |
| M Stal nierdzewna | 70–130 | 0,06–0,15 | 0,5–2,0 | 3–8 |
| K Żeliwo | 150–280 | 0,10–0,25 | 1,0–5,0 | 5–9 |
| N Aluminium (płytka K10) | 300–600 | 0,10–0,25 | 1,0–6,0 | 5–9 |
Obliczenie obrotów i posuwu – stal, 150 m/min
Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica freza 14 mm) ≈ 3410 obr/min. Posuw minutowy = posuw na ząb 0,10 mm × 1 płytka × 3410 obr/min ≈ 340 mm/min. Te dwie liczby wpisujesz do programu obrabiarki. W aluminium, przy 400 m/min, obroty rosną do ok. 9090 obr/min – sprawdź, czy wrzeciono tyle osiąga.
Frez składany fi 14 mm Smoxh ST90 AP10 zastępuje frez do ścian 90°, rowków i płaszczyzn oraz frez do otworów. Po linii śrubowej wycina otwory od 15 do 27 mm z płaskim dnem. Pracuje na jednej płytce APKT 100305, ma chwyt Weldon 16 mm i chłodzenie z zewnątrz. Maksymalna głębokość skrawania wynosi 10 mm.
Pytania o frez składany ST90 AP10 D14
Płytki, oprawka, chłodzenie
Płytki APKT 1003 wg ISO, np. APKT 100305 z narożem 0,5 mm. Do stali i stali nierdzewnej pasuje gatunek H6310 koreańskiej marki Horn, do aluminium i żeliwa – K10. Płytkę mocuje śruba M2,5x5 z gniazdem Torx T08, dokręcana momentem 1,0 N·m.
W oprawce Weldon na chwyt 16 mm. Śruba boczna oprawki dociska płaski na chwycie – to system wg DIN 1835-B. Frez nie obraca się w oprawce i nie wysuwa pod obciążeniem.
Z zewnątrz: dyszami obrabiarki skieruj ciecz albo sprężone powietrze na płytki. Strumień powinien wydmuchiwać wióry z kieszeni i otworu. Wersje z chłodzeniem przez narzędzie mają w oznaczeniu literę H.
