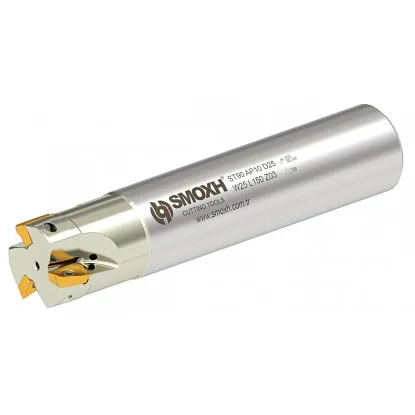

Frez składany fi 36 mm – frez 90 stopni na płytki APKT 1604
Dane techniczne i wymiary – Smoxh ST90 AP16, chwyt Weldon 32 mm
| Dane techniczne | |
|---|---|
| Średnica freza D | 36 mm |
| Średnica chwytu d | 32 mm, Weldon |
| Maks. głębokość skrawania a | 16 mm |
| Długość części roboczej l | 30 mm |
| Długość całkowita L | 120 mm |
| Kąt przystawienia | 90 stopni |
| Liczba płytek Z | 3 |
| Płytki | APKT 1604, np. APKT 160408 |
| Chłodzenie | zewnętrzne |
| Śruba płytki | M4x9,5, Torx T15, 2,7 N·m |
| Producent | Smoxh, Turcja (SM12837) |
Średnica36 mm
Głębokość skrawaniado 16 mm
Płytki3 × APKT 1604
Chłodzeniez zewnątrz
Frez składany fi 36 mm Smoxh ST90 AP16 skrawa pod kątem 90 stopni trzema płytkami APKT 1604. Zrobisz nim w stali, żeliwie i aluminium ścianę pod kątem prostym, rowek, kieszeń i płaszczyznę. Wejdzie też w pełny materiał po linii śrubowej i wytnie otwór od 53 do 70 mm bez wiertła. Gdy krawędź się stępi, obracasz płytkę, a frez pracuje dalej.
To frez trzpieniowy: chwyt Weldon 32 mm ma płaskie pod śrubę oprawki. Frez nie obraca się w oprawce i nie wysuwa pod obciążeniem. Długość 120 mm to wersja krótka: frez mniej się ugina, bo oprawka jest blisko płytek. Korpus nie ma kanału chłodzenia. Ciecz albo sprężone powietrze podajesz z dysz obrabiarki, kierując strumień na płytki.
Sześć operacji frezem 90° – od płaszczyzny po otwór
Planowanie, ściana, rowek, rampa, linia śrubowa, frezowanie wgłębne
Smoxh wymienia dla płytek APKT 1604 planowanie, ścianę 90°, rowek, frezowanie wgłębne, interpolację śrubową i kontur. Każda operacja korzysta z innej krawędzi płytki. Krawędź boczna, długa na 16 mm, tworzy ścianę. Krawędź dolna wygładza dno i pozwala schodzić w dół. Rysunki pokazują ruch freza i zbierany materiał.
Planowanie powierzchni
Frez prowadzisz nad detalem na małej głębokości. Płaszczyznę wygładza dolna krawędź płytki z krótką fazką przy narożu. Jedno przejście zbiera pas do ok. 24 mm, czyli ok. dwóch trzecich średnicy. To wystarczy na półki, czoła i nadlewy.
Ściana 90° i kontur
Krawędź boczna płytki stoi równolegle do osi freza. Ściana wychodzi więc pod kątem prostym do dna. Na jedno przejście zdejmiesz do 16 mm wysokości ściany. W narożu między ścianą a dnem zostaje promień 0,8 mm – tyle ma naroże płytki.
Rowek szerokości 36 mm
Frez idzie środkiem materiału i wycina rowek szerokości 36 mm w jednym przejściu. Skrawa wtedy cały przód freza, a wszystkie trzy płytki pracują na zmianę. Głębokość bierz mniejszą niż przy ścianie i dbaj o usuwanie wiórów.
Rampa – wejście pod kątem
Frez schodzi w materiał po pochyłej prostej i jednocześnie jedzie w bok. W dół skrawa dolna krawędź płytki, więc otwór startowy jest zbędny. Tak zaczniesz kieszeń albo zamknięty rowek. Przy kącie 3 stopni zejście na 5 mm wymaga ok. 95 mm drogi.
Linia śrubowa – otwór bez wiertła
Frez krąży po okręgu i z każdym obrotem schodzi niżej. Tak wycinasz otwór od 53 do 70 mm z płaskim dnem. Średnicę otworu ustawiasz w programie obrabiarki, a nie doborem wiertła. To także łagodne wejście w zamkniętą kieszeń.
Frezowanie wgłębne
Frez wcina się osiowo w dół, cofa i przesuwa w bok, podobnie jak wiertło. Każde wcięcie zbiera materiał tylko przy obwodzie freza. Przesuw boczny trzymaj do ok. 9,4 mm – tyle sięga płytka od obwodu w stronę środka. Siła działa wtedy głównie wzdłuż osi.
Otwór bez wiertła – frezowanie po linii śrubowej
Najmniejszy i największy otwór dla freza 36 mm z płytką o narożu 0,8 mm
Frezowanie po linii śrubowej to inaczej interpolacja śrubowa. Frez obraca się wokół własnej osi, a obrabiarka prowadzi go jednocześnie po okręgu i w dół. Tor ma kształt sprężyny. Jednym frezem 36 mm zrobisz tak otwory o różnych średnicach.
Rysunek pokazuje frez w najmniejszym i największym otworze, widziany z góry. Szary krążek w środku freza to strefa bez ostrzy. Widok z boku pokazuje tor środka freza i skok, czyli zejście w dół na jeden obrót.
Najmniejszy otwór: 53 mm
Dolna krawędź płytki sięga od obwodu freza ok. 9,54 mm w stronę środka. Kończy się więc ok. 8,46 mm od osi freza (18 − 9,54 mm). W środku freza zostaje krążek ok. 16,9 mm bez ostrzy. Żeby nic tam nie zostało, środek freza musi krążyć po okręgu o promieniu co najmniej 8,46 mm. Najmniejszy otwór = 36 + 2 × 8,46 ≈ 53 mm. W mniejszym otworze pod frezem zostaje rdzeń, który uderza w korpus.
Największy otwór z płaskim dnem: 70 mm
Dno jest płaskie, gdy środek otworu leży pod prostym odcinkiem dolnej krawędzi płytki. Ten odcinek kończy się przy narożu, 0,8 mm przed obwodem freza. Największy otwór = 2 × 36 − 2 × 0,8 ≈ 70 mm. Większy otwór zrobisz w dwóch krokach: najpierw linia śrubowa do 70 mm, potem poszerzanie po okręgach.
Obliczenie: skok linii śrubowej dla otworu 60 mm
Skok liczysz po torze środka freza, a nie po średnicy otworu. Średnica toru = średnica otworu 60 mm − średnica freza 36 mm = 24 mm. Jeden obrót to droga 3,14 × 24 ≈ 75,4 mm. Przy kącie zejścia 2 stopni skok wynosi 75,4 × 0,035 (tangens kąta 2°) ≈ 2,6 mm. Otwór przelotowy w płycie 20 mm wymaga więc ok. 8 obrotów. Skok nie może przekroczyć 16 mm – tyle wynosi maksymalna głębokość skrawania płytki.
Chwyt ma 32 mm, czyli 4 mm mniej niż frez: po każdej stronie zostaje 2 mm luzu. W otworze chwyt nie ociera o ścianki, a wióry mają miejsce na wyjście. Głębokość otworu ogranicza więc wysięg z oprawki i sztywność, a nie długość części roboczej 30 mm.
▲
Wejście osiowe tylko w nawiercony otwór
Strefa ok. 16,9 mm w środku freza nie ma ostrzy. Przy wejściu prosto w dół w pełny materiał rdzeń oprze się o korpus i przeciąży płytki. W pełny materiał wchodź rampą albo po linii śrubowej. Osiowo wejdziesz tylko w otwór nawiercony wcześniej w tej samej osi, o średnicy co najmniej 17 mm.
Płytki APKT 160408 – dobór do materiału i wymiana
Gatunek płytki decyduje o materiale, frez zostaje ten sam
Frez ST90 AP16 D36 przyjmuje płytki APKT 1604 wg ISO 1832. Litera A oznacza równoległobok 85 stopni, w praktyce płytkę prostokątną. P to kąt przyłożenia 11 stopni: płytka jest pozytywna i lekko tnie. Liczba 16 to długość krawędzi skrawającej w milimetrach, 04 – grubość płytki. Cyfry 08 na końcu podają promień naroża 0,8 mm.
| Płytka | Materiał obrabiany | Uwagi |
|---|---|---|
| APKT 160408 PDER XM H6310 Horn | stal, stal nierdzewna | powłoka PVD |
| APKT 1604 PDER K10 Horn | aluminium, metale nieżelazne, żeliwo szare | gatunek K10 |
| APKT 160408 CBN Horn | stal hartowana | wykańczanie, jedna krawędź |
Horn to koreańska marka płytek oferowana w naszym sklepie. Smoxh dopuszcza w tym frezie każdą płytkę APKT 1604 zgodną z ISO. Materiał zmieniasz więc samą płytką, bez wymiany freza.
Wymiana i obrót płytki
Płytka ma dwie krawędzie skrawające. Gdy jedna się stępi, odkręć śrubę M4x9,5 kluczem Torx T15 i obróć płytkę o 180 stopni. Przed założeniem oczyść gniazdo z wiórów – wiór pod płytką podnosi ją i powoduje bicie. Śrubę dokręć momentem 2,7 N·m, który podaje Smoxh. Wszystkie płytki wymieniaj razem, żeby skrawały na tej samej wysokości. Płytka CBN ma tylko jedną krawędź – po jej stępieniu wymień płytkę na nową.
Parametry skrawania – wartości startowe dla płytek APKT
Prędkość, posuw na ząb i głębokość wg grupy materiału
Tabela podaje zachowawcze wartości startowe dla frezowania ściany 90° płytkami APKT. Zacznij od dolnej granicy i zwiększaj, obserwując wiór i pracę wrzeciona. W rowku, na rampie i na linii śrubowej zmniejsz posuw. Płytką CBN frezuj na sucho i tylko na wykańczaniu – ciecz chłodząca powoduje wykruszenia krawędzi.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ząb fz [mm] | Głębokość ap [mm] | Szerokość ae [mm] |
|---|---|---|---|---|
| P Stal konstrukcyjna i stopowa | 130–200 | 0,10–0,20 | 1,0–4,0 | 10–25 |
| M Stal nierdzewna | 70–130 | 0,06–0,15 | 0,5–2,0 | 9–21 |
| K Żeliwo | 150–280 | 0,10–0,25 | 1,0–5,0 | 14–25 |
| N Aluminium (płytka K10) | 300–600 | 0,10–0,25 | 1,0–6,0 | 14–25 |
| H Stal hartowana 50–57 HRC (płytka CBN) | 100–170 | 0,04–0,08 | do 0,5 | do 0,2 |
Obliczenie obrotów i posuwu – stal, 150 m/min
Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica freza 36 mm) ≈ 1330 obr/min. Posuw minutowy = posuw na ząb 0,10 mm × 3 płytki × 1330 obr/min ≈ 400 mm/min. Te dwie liczby wpisujesz do programu obrabiarki. W aluminium, przy 400 m/min, obroty rosną do ok. 3540 obr/min – sprawdź, czy wrzeciono tyle osiąga.
Frez składany fi 36 mm Smoxh ST90 AP16 zastępuje frez do ścian 90°, rowków i płaszczyzn oraz frez do otworów. Po linii śrubowej wycina otwory od 53 do 70 mm z płaskim dnem. Pracuje na trzech płytkach APKT 160408, ma chwyt Weldon 32 mm i chłodzenie z zewnątrz. Maksymalna głębokość skrawania wynosi 16 mm.
Pytania o frez składany ST90 AP16 D36
Płytki, oprawka, chłodzenie
Płytki APKT 1604 wg ISO, np. APKT 160408 z narożem 0,8 mm. Do stali i stali nierdzewnej pasuje gatunek H6310 koreańskiej marki Horn, do aluminium i żeliwa – K10, do stali hartowanej – płytka CBN. Płytkę mocuje śruba M4x9,5 z gniazdem Torx T15, dokręcana momentem 2,7 N·m.
W oprawce Weldon na chwyt 32 mm. Śruba boczna oprawki dociska płaski na chwycie – to system wg DIN 1835-B. Frez nie obraca się w oprawce i nie wysuwa pod obciążeniem.
Z zewnątrz: dyszami obrabiarki skieruj ciecz albo sprężone powietrze na płytki. Strumień powinien wydmuchiwać wióry z kieszeni i otworu. Wersje z chłodzeniem przez narzędzie mają w oznaczeniu literę H.
