Płytka APKT 1604 do Aluminium - Płytka frezarska K10 Horn - nr. 2
search
  • Płytka APKT 1604 do Aluminium - Płytka frezarska K10 Horn - nr. 2
  • Płytka APKT 1604 do Aluminium - Płytka frezarska K10 Horn - nr. 3
Horn

Płytka APKT 1604 PDER K10 Horn

Horn Horn
0000012671
Długość krawędzi: 16 mm3 rozmiary tej płytki
25,83 zł brutto

Cena netto: 21,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka frezarska APKT 1604 – węglik K10 do głowic 90°

Dane techniczne
Długość krawędzi l 16 mm
Grubość płytki s 4,76 mm
Promień naroża rε wg karty produktu
Kąt przyłożenia 11° (pozytywna)
Kod PDER sufiks producenta; znaczenie wg karty produktu
Liczba krawędzi 2
Gatunek K10 (węglik niepowlekany)

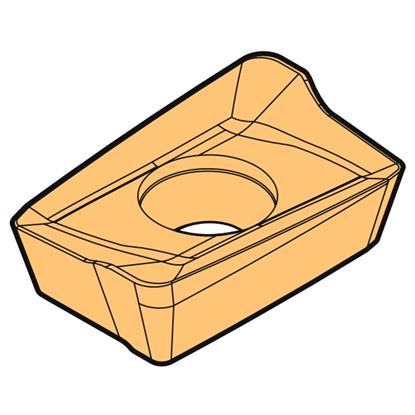

Płytka frezarska APKT 1604 PDER, węglik K10 bez powłoki, prostokątna 85 stopni z otworem

Parametry skrawania płytki wieloostrzowej APKT do aluminium

wartości dla aluminium i metali nieżelaznych z danych produktu

Rodzaj obróbkiMateriałVc [m/min]Posuw fz [mm/ząb]ap [mm]
DokładnaNAluminium i metale nieżelazne400-6000,10-0,151-2
ŚredniodokładnaNAluminium i metale nieżelazne350-5000,10-0,202-4
ZgrubnaNAluminium i metale nieżelazne300-4500,15-0,254-6

Płytka z węglika K10 – budowa i zastosowanie

prostokątna 85°; PDER to kod producenta wymagający karty produktu

Płytka frezarska APKT 1604 to pozytywna płytka wieloostrzowa z węglika spiekanego w gatunku K10, przeznaczona do głowic frezarskich z kątem przystawienia 90 stopni. Kształt A, czyli prostokąt o kącie naroża 85 stopni, daje dwie krawędzie skrawające oraz pionową ścianę przy frezowaniu ramion i kieszeni. Pozytywny kąt przyłożenia 11 stopni obniża siły skrawania i pobór mocy, dlatego płytka dobrze pracuje na aluminium i metalach nieżelaznych. Gatunek K10 to węglik niepowlekany, precyzyjnie szlifowany, o klasie tolerancji K z dokładnością grubości ±0,025 mm. PDER jest sufiksem geometrii producenta i nie należy rozwijać jego liter bez karty produktu dla APKT. Promień naroża należy potwierdzić w karcie produktu, ponieważ kod wejściowy nie zawiera członu promienia.

Najważniejsze zalety płytki wieloostrzowej APKT

  • Węglik niepowlekany K10 — ostra, szlifowana krawędź ogranicza narost przy obróbce aluminium i metali nieżelaznych.
  • Dwie krawędzie skrawające — prostokąt 85° daje 2 naroża; po stępieniu obracasz płytkę w gnieździe bez wymiany głowicy.
  • Tolerancja K ±0,025 mm — jednakowa wysokość wszystkich płytek w głowicy zapewnia równe czoło po planowaniu.
  • Pozytywna geometria 11° zmniejsza siły skrawania i pobór mocy przy frezowaniu ramion oraz kieszeni.
  • Promień naroża należy potwierdzić w karcie produktu; nie wynika on z kodu APKT 1604 PDER.
  • PDER — sufiks geometrii producenta; znaczenie wymaga karty produktu dla APKT.
  • Szeroki zakres operacji — nadaje się do frezowania czołowego, ramion 90°, rowów i wcięć.

Zastosowania i dobór parametrów płytki frezarskiej

Dla ISO N w głowicy 90° stosuj zachowawczo zakresy z tabeli: Vc 300-600 m/min, fz 0,10-0,25 mm/ząb i ap 1-6 mm. Dokładne parametry dobierz z karty płytki i głowicy. Przykładowo dla głowicy D = 50 mm i Vc = 400 m/min: n = 1000·400/(π·50) ≈ 2546 obr/min.

Niepowlekany, ostry węglik K10 ogranicza narost na krawędzi podczas obróbki metali nieżelaznych, co daje gładką powierzchnię bez zadziorów. Klasa tolerancji K gwarantuje jednakową wysokość wszystkich płytek w gnieździe głowicy, dlatego czoło po planowaniu pozostaje równe. Głębokość skrawania ap dobieraj do sztywności zamocowania: przy kącie 90 stopni siły są głównie promieniowe, więc słabo podparty detal łatwo wpada w drgania. Chłodzenie prowadź obfitym strumieniem emulsji lub sprężonym powietrzem, aby sprawnie usuwać wiór ze strefy skrawania.

▲
Ograniczenie zastosowania

Gatunek K10 to węglik niepowlekany — nie jest przeznaczony do stali hartowanych ani do superstopów żaroodpornych (grupa ISO S). Do stali konstrukcyjnej i nierdzewnej wybierz wariant z powłoką PVD (fizyczne osadzanie z fazy gazowej), np. w gatunku H6310.

Dekoder oznaczenia płytki równoległobocznej wg normy ISO 1832

jak czytać kod APKT 1604 PDER — pozycje 1–10 oznaczenia

Oznaczenie APKT 1604 PDER wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary, a sufiks PDER — geometrię krawędzi wygładzającej (wiper). Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Akształt 2Pkąt α 3Ktolerancja 4Ttyp – 516dł. krawędzi 604grubość – 7Pkąt κ 8Dfaza α′ 9Ekrawędź 10Rkierunek

Pozycje 1–3 · kod ISO

1AKształt

Równoległobok 85°

2 naroża po 85° na stronę

2PKąt przyłożenia

α = 11°

pozytywna, jednostronna

3KTolerancja

Klasa K (precyzyjna)

grubość szlifowana ±0,025 mm

Pozycje 4–6

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

516Dł. krawędzi

kod 16

wymiar wg karty katalogowej producenta

604Grubość

s = 4,76 mm

między powierzchniami natarcia

Sufiks PDER · krawędź wygładzająca (wiper)

7PKąt przystawienia

κ = 90°

frezy i głowice kątowe 90°

8DFaza wygładzająca

α′ = 15°

kąt przyłożenia fazy wygładzającej (wiper)

9EStan krawędzi

Zaokrąglona (honowana)

większa odporność na wykruszanie

10RKierunek

Prawa

standardowy prawy obrót wrzeciona

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: APKT 1604 PDER = równoległobok 85° · pozytywna 11° · klasa K · otwór z pogłębieniem i łamacz · s 4,76 mm · κ 90° · faza wygładzająca 15° · krawędź zaokrąglona · prawa (R)

Kompatybilność materiałowa płytki APKT

głowice shoulder 90° z gniazdem APKT — materiały i operacje

OcenaZastosowanie
✔Aluminium i stopy aluminium (grupa ISO N)
✔Metale nieżelazne — mosiądz, brąz, miedź
✔Żeliwo szare i sferoidalne (grupa ISO K)
✔Frezowanie ramion 90°, kieszeni, rowów i wcięć
✔Głowice nasadzane i trzpieniowe shoulder 90° z gniazdem APKT 1604
✗Stale hartowane
✗Superstopy żaroodporne i tytan (grupa ISO S) — dla węglika niepowlekanego

Najczęściej zadawane pytania o płytkę APKT

materiały, liczba krawędzi, tolerancja i wymiary

Do aluminium i metali nieżelaznych (grupa ISO N) oraz żeliwa szarego i sferoidalnego (grupa ISO K). Węglik K10 jest niepowlekany i szlifowany, dlatego daje ostrą krawędź bez narostu. Nie stosuj go do stali hartowanych ani do superstopów żaroodpornych.

Dwie — kształt A to prostokąt o kącie naroża 85° z dwoma ostrymi narożami. Pozytywna geometria z kątem przyłożenia 11° sprawia, że płytka jest jednostronna i pracuje górną powierzchnią. Po stępieniu naroża obracasz płytkę w gnieździe na drugą krawędź.

Tylko klasą tolerancji. APKT ma klasę K z dokładnością grubości ±0,025 mm, więc wszystkie płytki w głowicy stoją na tej samej wysokości i dają gładsze czoło. APMT ma klasę M (±0,05–0,13 mm) — jest tańszy i wystarcza do frezowania zgrubnego.

PDER jest sufiksem producenta i wymaga karty produktu. Kod wejściowy APKT 1604 PDER nie zawiera członu promienia, dlatego nie należy dopisywać rε = 0,8 mm. Potwierdzone wymiary bazowe to długość l 16 mm i grubość s 4,76 mm.
