Głowica frezarska fi 63 mm - APKT 1003 Z-7 Smoxh
search
  • Głowica frezarska fi 63 mm - APKT 1003 Z-7 Smoxh
  • Głowica frezarska fi 63 mm - APKT 1003 Z-7 Smoxh - nr. 1
Smoxh

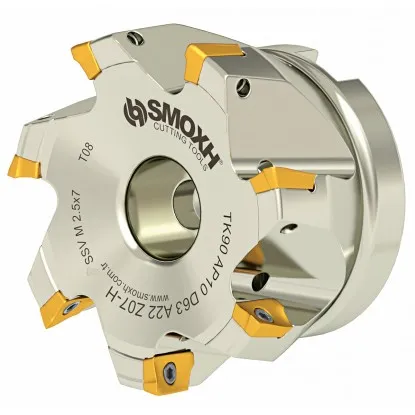

Głowica Frezarska TK90 AP10 D63 A22 Z-07 H Smoxh

Smoxh Smoxh
00094
Średnica (mm): 634 rozmiary tej głowicy
393,60 zł brutto

Cena netto: 320,00 zł

Brak w magazynie
Brak w magazynie

Zadzwoń i zamów: (44) 755-04-05

Opis

Średnica63 mm
Głębokość skrawaniado 10 mm
Płytki7 × APKT 1003
Chłodzenieprzez narzędzie

Głowica frezarska fi 63 mm – 90 stopni na płytki APKT 1003

Dane techniczne i wymiary – Smoxh TK90 AP10, otwór mocujący 22 mm

Dane techniczne
Średnica głowicy D63 mm
Otwór mocujący d22 mm
Wysokość głowicy L40 mm
Maks. głębokość skrawania a10 mm
Kąt przystawienia90 stopni
Liczba płytek Z7
PłytkiAPKT 1003, np. APKT 100305
Chłodzeniewewnętrzne (H)
Śruba płytkiM2,5x6, Torx T08, 1,0 N·m
Śruba mocującaM10, klucz imbusowy 7 mm
ProducentSmoxh, Turcja (SM29286)
Głowica frezarska fi 63 mm TK90 AP10 Smoxh – rysunek wymiarowy z otworem 22 mm i 7 płytkami APKT 1003
Głowica frezarska fi 63 mm TK90 AP10 Smoxh – rysunek wymiarowy z otworem 22 mm i 7 płytkami APKT 1003

Głowica frezarska fi 63 mm Smoxh TK90 AP10 skrawa pod kątem 90 stopni siedmioma płytkami APKT 1003. To głowica frezarska do metalu: planuje płaszczyzny, frezuje uskoki pod kątem prostym, rowki i kieszenie. Pracuje w stali, stali nierdzewnej i aluminium. Jednym przejściem zbiera do 10 mm materiału. Gdy krawędź się stępi, obracasz płytkę, a głowica pracuje dalej.

To głowica nasadzana: zamiast chwytu ma otwór 22 mm z rowkiem poprzecznym. Nakładasz ją na trzpień frezarski, a dwa kamienie zabierakowe trzpienia wchodzą w rowek i przenoszą moment. Śruba M10 dociska głowicę do czoła trzpienia. Chłodzenie wewnętrzne, litera H w oznaczeniu, prowadzi ciecz przez trzpień i śrubę do każdej z 7 płytek.

Płytki APKT 1003 – dobór do materiału i wymiana

Gatunek płytki decyduje o materiale, głowica zostaje ta sama

Głowica TK90 AP10 przyjmuje płytki APKT 1003 wg ISO 1832. Litera A oznacza równoległobok 85 stopni, w praktyce płytkę prostokątną. P to kąt przyłożenia 11 stopni: płytka jest pozytywna i lekko tnie. Liczba 10 to długość krawędzi skrawającej w milimetrach, 03 – grubość płytki. Cyfry 05 na końcu podają promień naroża 0,5 mm.

Płytka APKT 100305 do głowicy frezarskiej – wymiary, kąt 85 stopni i promień naroża 0,5 mm
Płytka APKT 100305 do głowicy frezarskiej – wymiary, kąt 85 stopni i promień naroża 0,5 mm

Rysunek pokazuje płytkę APKT 100305 z góry i z boku. Krawędź skrawająca ma 10,39 mm, płytka ma 6,65 mm szerokości i 3,53 mm grubości. Długa krawędź tworzy ścianę uskoku, a krótka krawędź przy narożu wygładza dno. Szerokość 6,65 mm wyznacza też strefę bez ostrzy w środku głowicy.

PłytkaMateriał obrabianyUwagi
APKT 100305 PDR H6310 Hornstal, stal nierdzewnapowłoka PVD
APKT 100305 PDFR K10 Hornaluminium, metale nieżelaznegatunek K10

Horn to koreańska marka płytek oferowana w naszym sklepie. Smoxh dopuszcza w tej głowicy każdą płytkę APKT 1003 zgodną z ISO. Materiał zmieniasz więc samą płytką, bez wymiany głowicy.

Wymiana i obrót płytki

Rysunek pokazuje głowicę z dwiema płytkami wyjętymi z gniazd. Każdą płytkę trzyma jedna śruba M2,5x6 z gniazdem Torx T08, wkręcona przez otwór płytki w dno gniazda. Numery na rysunku: 2 – głowica, 4 – płytka, 5 – śruba płytki, 6 – klucz Torx.

Głowica frezarska fi 63 mm z wysuniętymi płytkami APKT 100305, śrubami Torx M2,5 i kluczem T08
Głowica frezarska fi 63 mm z wysuniętymi płytkami APKT 100305, śrubami Torx M2,5 i kluczem T08

Płytka ma dwie krawędzie skrawające. Gdy jedna się stępi, odkręć śrubę kluczem T08 i obróć płytkę o 180 stopni. Przed założeniem oczyść gniazdo z wiórów – wiór pod płytką podnosi ją i powoduje bicie. Śrubę dokręć momentem 1,0 N·m, który podaje Smoxh. Wymieniaj wszystkie 7 płytek razem, żeby skrawały na tej samej wysokości.

Sześć operacji głowicą 90 stopni

Planowanie, uskok, rowek, rampa, linia śrubowa, wgłębianie

Smoxh wymienia dla głowic na płytki APKT 1003 planowanie, uskok, rowek, wgłębianie i interpolację śrubową. Każda operacja korzysta z innej krawędzi płytki. Krawędź boczna, długa na 10 mm, tworzy ścianę. Krawędź dolna wygładza dno i pozwala schodzić w dół. Rysunki pokazują ruch głowicy i zbierany materiał.

Planowanie powierzchni głowicą frezarską 63 mm, dolna krawędź płytki wygładza płaszczyznę

Planowanie powierzchni

Głowica przejeżdża nad detalem na małej głębokości. Płaszczyznę wygładza dolna krawędź płytki z krótką fazką przy narożu. Jedno przejście zbiera pas do ok. 44 mm, czyli 70 % średnicy. Tak pracuje głowica do planowania czół, półek i odlewów.

Frezowanie uskoku 90 stopni bokiem głowicy frezarskiej na płytki APKT 1003

Uskok 90° i kontur

Krawędź boczna płytki stoi równolegle do osi głowicy. Ściana wychodzi więc pod kątem prostym do dna. Na jedno przejście zdejmiesz do 10 mm wysokości uskoku. W narożu między ścianą a dnem zostaje promień 0,5 mm – tyle ma naroże płytki.

Frezowanie rowka szerokości 63 mm na pełną średnicę głowicy frezarskiej

Rowek szerokości 63 mm

Głowica idzie środkiem materiału i wycina rowek szerokości 63 mm w jednym przejściu. Skrawa cały przód głowicy, a naraz pracują trzy–cztery płytki. Siły zmieniają kierunek, więc głębokość i posuw bierz mniejsze niż przy uskoku.

Wejście rampą w pełny materiał głowicą 63 mm, dolna krawędź płytki skrawa w dół

Rampa – wejście pod kątem

Głowica schodzi w materiał po pochyłej prostej i jednocześnie jedzie w bok. W dół skrawa dolna krawędź płytki, więc otwór startowy jest zbędny. Smoxh nie podaje kąta rampy – zacznij od małego. Przy kącie 1 stopnia zejście na 3 mm wymaga ok. 172 mm drogi.

Frezowanie po linii śrubowej otworu od 113 do 125 mm głowicą frezarską 63 mm

Linia śrubowa – otwór bez wiertła

Głowica krąży po okręgu i z każdym obrotem schodzi niżej. Tak wycinasz otwór od 113 do 125 mm z płaskim dnem. Średnicę otworu ustawiasz w programie obrabiarki. To także łagodne wejście w zamkniętą kieszeń.

Frezowanie wgłębne głowicą 63 mm, kolejne wcięcia osiowe z przesuwem bocznym

Frezowanie wgłębne

Głowica wcina się osiowo w dół, cofa i przesuwa w bok. Każde wcięcie zbiera materiał tylko przy obwodzie. Przesuw boczny trzymaj do ok. 6,6 mm – tyle sięga płytka od obwodu w stronę środka. Siła działa wtedy głównie wzdłuż osi.

Otwór po linii śrubowej: od 113 do 125 mm

Dolna krawędź płytki sięga od obwodu głowicy ok. 6,65 mm w stronę środka. Kończy się więc 24,85 mm od osi (31,5 − 6,65 mm). W środku czoła zostaje krążek 49,7 mm bez ostrzy. Najmniejszy otwór = 63 + 2 × 24,85 ≈ 113 mm – w mniejszym pod głowicą zostaje rdzeń. Największy otwór z płaskim dnem = 2 × 63 − 2 × 0,5 = 125 mm.

Obliczenie: skok linii śrubowej dla otworu 120 mm

Skok liczysz po torze środka głowicy, a nie po średnicy otworu. Średnica toru = średnica otworu 120 mm − średnica głowicy 63 mm = 57 mm. Jeden obrót to droga 3,14 × 57 ≈ 179,1 mm. Przy kącie zejścia 1 stopnia skok wynosi 179,1 × 0,0175 (tangens kąta 1°) ≈ 3,1 mm na obrót. Kąt 1° to przykład – Smoxh go nie podaje. Skok nie może przekroczyć 10 mm – tyle wynosi maksymalna głębokość skrawania płytki.

▲
Głowica nie wierci

Krążek 49,7 mm w środku czoła nie ma ostrzy. Przy wejściu prosto w dół w pełny materiał rdzeń oprze się o korpus i przeciąży płytki. W pełny materiał wchodź rampą albo po linii śrubowej. Osiowo wejdziesz tylko nad otworem o średnicy co najmniej 50 mm.

Parametry skrawania – wartości startowe dla 7 płytek

Prędkość, posuw na ząb, obroty i posuw minutowy dla głowicy 63 mm

Tabela podaje zachowawcze wartości startowe dla frezowania uskoku 90 stopni płytkami APKT. Obroty i posuw minutowy są przeliczone dla średnicy 63 mm i 7 płytek. Zacznij od tych wartości i zwiększaj, obserwując wiór i pracę wrzeciona. W rowku, na rampie i na linii śrubowej zmniejsz posuw.

Materiał obrabianyPłytkaPrędkość skrawania vc [m/min]Posuw na ząb fz [mm]Obroty [obr/min]Posuw minutowy [mm/min]Głębokość ap maks. [mm]
P Stal konstrukcyjna i stopowaH6310150 (130–200)0,10 (0,10–0,20)7605304
M Stal nierdzewnaH631090 (70–130)0,08 (0,06–0,15)4502502
N AluminiumK10400 (300–600)0,10 (0,10–0,25)202014106

Obliczenie obrotów i posuwu – stal, 150 m/min

Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica głowicy 63 mm) ≈ 760 obr/min. Posuw minutowy = posuw na ząb 0,10 mm × 7 płytek × 760 obr/min ≈ 530 mm/min. Te dwie liczby wpisujesz do programu obrabiarki. W aluminium, przy 400 m/min, obroty rosną do ok. 2020 obr/min.

Głowica frezarska fi 63 mm Smoxh TK90 AP10 planuje, frezuje uskoki 90 stopni, rowki i kieszenie w stali, stali nierdzewnej i aluminium. Po linii śrubowej wycina otwory od 113 do 125 mm. Pracuje na siedmiu płytkach APKT 100305, siedzi na trzpieniu zabierakowym z czopem 22 mm i ma chłodzenie wewnętrzne. Maksymalna głębokość skrawania wynosi 10 mm.

Pytania o głowicę TK90 AP10 D63

Trzpień, płytki, chłodzenie, otwory

Trzpień zabierakowy z czopem 22 mm i dwoma kamieniami zabierakowymi 10 mm, np. SK40 wg DIN 69871-A (7369 40-22-60) albo BT40 wg MAS 403-BT. Kamienie wchodzą w rowek poprzeczny głowicy i przenoszą moment. Głowicę dociska śruba M10 wkręcana w czop trzpienia.

Płytki APKT 1003 wg ISO, np. APKT 100305 z narożem 0,5 mm. Do stali i stali nierdzewnej pasuje gatunek H6310 koreańskiej marki Horn, do aluminium – K10. Każdą płytkę mocuje śruba M2,5x6 z gniazdem Torx T08, dokręcana momentem 1,0 N·m.

Ciecz płynie przez środek trzpienia i otwór w śrubie mocującej STV-C M10. Z komory za śrubą 7 kanałów prowadzi ją do każdej płytki. Chłodzenie działa, gdy wrzeciono i trzpień mają doprowadzenie cieczy przez środek.

Ok. 113 mm. W mniejszym otworze pod środkiem czoła zostaje rdzeń, bo krążek 49,7 mm w środku głowicy nie ma ostrzy. Największy otwór z płaskim dnem w jednej linii śrubowej to 125 mm.
