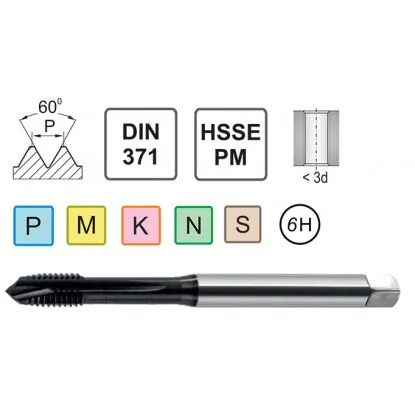

Gwintownik Maszynowy M10 przelotowy - HSSE-PM Proszkowy - nr. 1
search
  • Gwintownik Maszynowy M10 przelotowy - HSSE-PM Proszkowy - nr. 1
  • Gwintownik Maszynowy M10 przelotowy - HSSE-PM Proszkowy - nr. 2
  • Gwintownik Maszynowy M10 przelotowy - HSSE-PM Proszkowy - nr. 3
Fanar Narzędzia

Gwintownik Maszynowy M10 DIN 371 B HSSE-PM

Fanar Narzędzia Fanar Narzędzia
0000006136
Rozmiar gwintu: M105 rozmiarów tego gwintownika
M4M5M6M8M10
114,39 zł brutto

Cena netto: 93,00 zł

Wysyłamy w 24h
W magazynie: 3 szt.
W magazynie: 3 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE-PM
Rozmiar gwintu M10
NakrójB (3,5÷5,5) zwoi
Norma DIN 371

Dane techniczne gwintownika maszynowego M10

Dane Techniczne
Średnica Znamionowa d1 M10
Skok Gwintu P 1,5 mm
Długość Całkowita l1 100 mm
Długość Części Roboczej l2 20 mm
Długość l3 39 mm
Średnica Części Chwytowej d2 10 mm
Wielkość Zabieraka Kwadratowego a 8 mm
Średnica Otworu Pod Gwint 8,5 mm
Nakrój B (3,5÷5,5) P
Tolerancja gwintu 6H
Gwintownik M10 x1,5 DIN 371 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik M10 x1,5 ma chwyt wzmocniony według DIN 371: średnica 10 mm, kwadrat 8 mm.

Gwintownik M10 x1,5 DIN 371 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój B: 3,5–5,5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Posuw 1,5 mm na obrót, równy skokowi gwintu M10 x1,5.

Gwintownik maszynowy M10 przelotowy – HSSE-PM ze stali proszkowej

Model gwintownik maszynowy M10 przelotowy wykonany ze stali proszkowej HSSE-PM to profesjonalne narzędzie dla najbardziej wymagających zastosowań w produkcji wielkoseryjnej i obróbce materiałów trudnoobrabialnych. Technologia metalurgii proszków zapewnia jednorodną mikrostrukturę i twardość 67-69 HRC, co znacząco przewyższa parametry konwencjonalnych gwintowników HSSE o standardowej strukturze. Rozmiar M10 należy do najpopularniejszych gwintów metrycznych stosowanych w przemyśle maszynowym i automotive. Wykonanie ze stali proszkowej gwarantuje 2-3 krotnie wyższą żywotność w porównaniu ze standardowymi narzędziami przy zachowaniu pełnej precyzji wymiarowej przez cały okres eksploatacji.

Kluczowe cechy gwintownika maszynowego M10 HSSE-PM

  • Stal proszkowa HSSE-PM o jednorodnej mikrostrukturze zapewnia twardość 67-69 HRC i 2-3 krotnie wyższą żywotność niż konwencjonalne gwintowniki HSSE przy zachowaniu stabilności parametrów
  • Popularny rozmiar M10 stosowany powszechnie w budowie maszyn, automotive i produkcji seryjnej elementów mechanicznych o standardowych wymaganiach wytrzymałościowych
  • Zwiększona odporność na zużycie dzięki jednorodnej strukturze węglików chromu i wanadu, co przekłada się na stabilność parametrów skrawania przez cały okres eksploatacji narzędzia
  • Tolerancja 6H zgodna z normą DIN 371 zapewnia precyzję wykonania gwintu i pełną wymienność z elementami złącznymi stosowanymi w produkcji przemysłowej
  • Optymalna geometria ostrzy do materiałów trudnoobrabialnych, stali nierdzewnych austenitycznych 304/316, stopów tytanu i superstopów niklu wymagających specjalnych parametrów skrawania
  • Chwyt krótki według DIN 371 kompatybilny z oprawkami ER16 i ER20 oraz uchwytami gwintowniczymi z kompensacją osiową stosowanymi na centrach obróbczych CNC

Gwintownik maszynowy M10 HSSE-PM stosowany jest w produkcji wielkoseryjnej automotive, przemyśle lotniczym i medycznym, gdzie wymagana jest maksymalna wydajność i powtarzalność przy minimalnych przestojach na wymianę narzędzi. Stal proszkowa jest szczególnie efektywna przy gwintowaniu stali nierdzewnych austenitycznych i materiałów adhezyjnych. Zalecane chłodzenie emulsją z dodatkami EP o stężeniu 8-10%.

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 159-637 238-956
MStal nierdzewna 5-10 159-318 238-477
KŻeliwo 5-15 159-477 238-716
NAluminium 10-25 318-796 477-1194

Przygotowanie gwintu M10 w otworze przelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 8,5 mm

3 Gwintowanie

M10

✓ Gotowe!

Tolerancja 6H

Norma: DIN 371 | Nakrój: B (prosty) | Zastosowanie: otwory przelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Stal proszkowa HSSE-PM ma jednorodną mikrostrukturę, wyższą twardość 67-69 HRC i lepszą odporność na zużycie niż konwencjonalna HSSE. Zapewnia 2-3 krotnie wyższą żywotność narzędzia.

Gwintownik M10 HSSE-PM jest optymalny do stali nierdzewnych austenitycznych, stopów tytanu, superstopów niklu i innych materiałów trudnoobrabialnych oraz adhezyjnych.

Gwintownik M10 HSSE-PM osiąga 2-3 krotnie wyższą żywotność niż konwencjonalne gwintowniki HSSE. W stali nierdzewnej wykonuje 500-800 gwintów przy prawidłowym chłodzeniu.
