Gwintownik Ręczny M10 HSS - 3 sztukowy
search

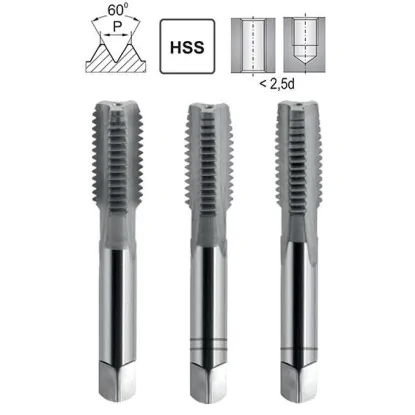

  • Gwintownik Ręczny M10 HSS - 3 sztukowy
  • Gwintownik Ręczny M10 HSS - 3 sztukowy - nr. 1
Bucovice

Gwintownik Ręczny M10 DIN 352/3 6H HSS Bucovice

Bucovice Bucovice
0000006583
55,35 zł brutto

Cena netto: 45,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

W zestawie taniej Oszczędzasz

Gwintownik Ręczny M10 DIN 352/3 6H HSS Bucovice Gwintownik Ręczny M10 DIN 352/3 6H HSS Bucovice 55,35 zł brutto brutto
(6 opinie)
Wiertło 8,5 kobaltowe do metalu HSSE DIN 338 Wiertło 8,5 kobaltowe do metalu HSSE DIN 338 14,15 zł brutto brutto
(0 opinie)
Pokrętło do Gwintowników Nr 2 Stalowe Varel Pokrętło do Gwintowników Nr 2 Stalowe Varel 43,05 zł brutto brutto
(1 opinie)
Oszczędzasz -11,25 zł
112,55 zł brutto 101,30 zł brutto

Opis

Materiał HSS
Rozmiar gwintu M10
Ilość sztuk3 szt.
Tolerancja 6H ISO2

Dane techniczne gwintownika ręcznego M10

Dane techniczne
Średnica Gwintu d1 M10
Skok Gwintu P 1,5 mm
Długość Całkowita l1 70 mm
Długość Części Roboczej l2 22 mm
Średnica Części Chwytowej d2 7 mm
Długość Boku Zabieraka Kwadratowego a 5,5 mm
Otwór Pod Gwint 8,5 mm

Zdzierak, pośredni, wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2–3

Gwint M10 x1,5 powstaje w ściance otworu o średnicy 8,5 mm. Rowek gwintu sięga 0,75 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na trzy warstwy.

Gwintowanie otworu M10: otwór 8,5 mm, gwintownik nr 1, 2 i 3 w przekroju płyty
Gwintowanie otworu M10: otwór 8,5 mm, gwintownik nr 1, 2 i 3 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Wszystkie trzy gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem: nr 1 ma stożek na 7–10 zwojów, nr 3 tylko na 1–2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 7–10 zwojówok. 60%wchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – pośredniśredni, 3–5 zwojówok. 30%wkręca się w nacięte zwoje, tnie dopiero w głębi
nr 3 – wykańczakkrótki, 1–2 zwojeok. 10% + kalibracjaidzie lekko i nadaje pełny zarys 6H

Jak odróżnić numery w komplecie

Nakrój to stożkowa końcówka gwintownika. Najdłuższy nakrój ma nr 1, najkrótszy nr 3 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 i nr 2 mają płytszy zarys zwojów, pełny zarys ma dopiero nr 3. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 dwa, a nr 3 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M10 – kolejność 1, 2, 3

Gwintowanie ręczne krok po kroku

Gwint M10 x1,5 w pięciu krokach

ØWiercenie

Wiertło 8,5 mm

1Zdzierak

Zbiera ok. 60%

2Pośredni

Zbiera ok. 30%

3Wykańczak

Zbiera ok. 10%

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 10 mm minus skok 1,5 mm daje 8,5 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 15 mm, czyli do 1,5 średnicy gwintu (1,5 x 10 mm, na rysunku 1,5D). Otwór wywierć głębiej niż gwint. Zapas pod gwintem pomieści wióry i nakrój wykańczaka.

Gwint M10 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 i nr 3 – pogłębienie i pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Pośredni wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Na początku idzie lekko, a tnie dopiero w głębi. Wykańczak wchodzi prawie bez oporu i dopiero na końcu docina ostatnie procenty zarysu. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M10.

Gwintownik ręczny M10 HSS DIN 352 – uniwersalny zestaw 3 sztukowy do profesjonalistów

Gwintownik ręczny M10 to kompletny zestaw trzech narzędzi do precyzyjnego nacinania gwintów wewnętrznych o średnicy 10 mm i skoku 1,5 mm. Gwintowniki ręczne M10 ze stali HSS to jeden z najpopularniejszych rozmiarów w przemyśle, budownictwie i motoryzacji, gdzie śruby M10 stanowią standardowy element złączny do połączeń średnio obciążonych.

Najważniejsze zalety zestawu gwintowników M10

  • Komplet 3 sztukowy (zdzierak, pośredni, wykańczak) – stopniowe nacinanie zmniejsza opory skrawania i wydłuża żywotność narzędzi o 40%
  • Najpopularniejszy rozmiar w przemyśle – gwint M10 stosowany w maszynach, konstrukcjach stalowych i pojazdach
  • Stal szybkotnąca HSS – pozwala na obróbkę stali węglowych, żeliwa i aluminium o wytrzymałości do 800 MPa
  • Tolerancja 6H zgodna z DIN 352 – precyzyjne pasowanie ze standardowymi śrubami metrycznymi klasy 6g
  • Chwyt kwadratowy 7 mm – kompatybilny z pokrętłami do gwintowników średniej wielkości

Zestaw gwintowników ręcznych M10 3 sztukowy sprawdza się w działach utrzymania ruchu, warsztatach mechanicznych i serwisach samochodowych. Do wykonania otworu pod gwint M10 użyj wiertła o średnicy 8,5 mm. Stosuj olej do gwintowania dla lepszej jakości powierzchni i dłuższej trwałości narzędzi.

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Pod gwint M10 ze skokiem 1,5 mm należy użyć wiertła 8,5 mm. Obliczenie: średnica minus skok (10 - 1,5 = 8,5 mm).

Gwint M10 oferuje optymalny stosunek wytrzymałości do rozmiaru. Jest wystarczająco mocny do połączeń konstrukcyjnych, a jednocześnie łatwy w wykonaniu ręcznym.

Stal HSS sprawdzi się tylko w miękkich odmianach stali nierdzewnej. Do materiałów kwasoodpornych (INOX) zalecamy gwintowniki HSSE z dodatkiem kobaltu.

Producent Cztool a.s. Bučovice, Czechy info@cztool.cz
