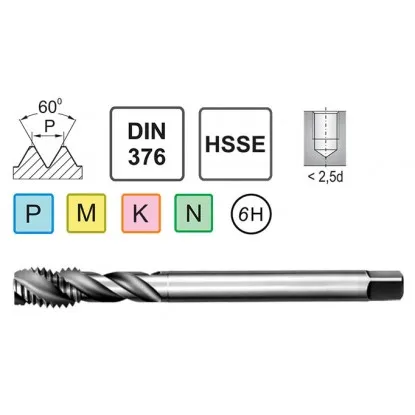

Gwintownik Maszynowy M12 lewy HSSE INOX Narex - nr. 1
search
  • Gwintownik Maszynowy M12 lewy HSSE INOX Narex - nr. 1
  • Gwintownik Maszynowy M12 lewy HSSE INOX Narex - nr. 2
  • Gwintownik Maszynowy M12 lewy HSSE INOX Narex - nr. 3
Narex Zdanice spol. s r.o.

Gwintownik Maszynowy M12 LH DIN 376 B HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
0000006095
Rozmiar gwintu: M127 rozmiarów tego gwintownika
M12M20M22M24M30M36M39
83,64 zł brutto

Cena netto: 68,00 zł

Wysyłamy w 24h
W magazynie: 8 szt.
W magazynie: 8 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M12
NakrójB (3,5÷5,5) zwoi
Norma DIN 376

Dane techniczne gwintownika maszynowego M12 lewego

Dane Techniczne
Średnica Znamionowa d1 M12
Skok Gwintu P 1,75 mm
Długość Całkowita l1 110 mm
Długość Części Roboczej l2 18 mm
Średnica Części Chwytowej d2 9 mm
Wielkość Zabieraka Kwadratowego a 7 mm
Średnica Otworu Pod Gwint 10,2 mm
Nakrój B (3,5÷5,5) P
Tolerancja gwintu 6H
Gwintownik M12 x1,75 lewy DIN 376 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik M12 x1,75 ma chwyt zredukowany według DIN 376: średnica 9 mm, kwadrat 7 mm.

Gwintownik M12 x1,75 lewy DIN 376 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w lewo – tak tnie gwint lewy.
4
Nakrój B: 3,5–5,5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Posuw 1,75 mm na obrót, równy skokowi gwintu M12 x1,75.

Gwintownik maszynowy M12 lewy przelotowy – HSSE kobaltowy z chwytem długim

Gwintownik maszynowy M12 lewy przelotowy to specjalistyczne narzędzie do wykonywania lewych gwintów wewnętrznych M12 w elementach obracających się w prawo podczas normalnej pracy. Wykonanie ze stali szybkotnącej HSSE z 5% dodatkiem kobaltu gwarantuje twardość 65-67 HRC i optymalną trwałość przy obróbce materiałów trudnoobrabialnych wymagających wysokiej precyzji. Lewy kierunek gwintu jest niezbędny w aplikacjach, gdzie prawy gwint mógłby się samoczynnie odkręcać pod wpływem momentu obrotowego elementu mechanicznego. Chwyt długi według DIN 376 zapewnia zwiększoną sztywność mocowania i lepsze prowadzenie narzędzia przy gwintowaniu głębokich otworów.

Kluczowe cechy gwintownika maszynowego M12 lewego

  • Lewy kierunek gwintu (LH) stosowany w elementach obracających się w prawo, gdzie prawy gwint mógłby się samoczynnie odkręcać pod wpływem momentu obrotowego elementu mechanicznego
  • Chwyt długi według DIN 376 zapewnia większą sztywność mocowania i lepsze prowadzenie narzędzia przy gwintowaniu głębokich otworów w materiałach trudnoobrabialnych
  • Stal HSSE z 5% kobaltu gwarantuje twardość 65-67 HRC oraz odporność termiczną do 650°C niezbędną przy obróbce stali stopowych i materiałów trudnoobrabialnych
  • Tolerancja 6H zgodna z normą DIN 376 zapewnia precyzję wykonania gwintu i pełną wymienność z elementami złącznymi lewymi stosowanymi w przemyśle maszynowym
  • Kompatybilność z oprawkami ER20 i ER25 oraz głowicami gwintującymi z możliwością zmiany kierunku obrotów do pracy z lewymi gwintami na centrach CNC
  • Skok metryczny 1,75 mm zgodny z normą DIN 13 przy zalecanej średnicy otworu wstępnego 10,2 mm identycznie jak dla prawego gwintu M12 o tym samym skoku

Gwintownik maszynowy M12 lewy stosowany jest w wałach napędowych, wrzecionach, pedałach rowerowych lewych i wszędzie tam, gdzie element obraca się w prawo podczas normalnej pracy maszyny. Forma B z rowkami prostymi kieruje wióry do przodu przy gwintowaniu otworów przelotowych. Zalecane chłodzenie emulsją olejową o stężeniu 8-10% dla zachowania optymalnej żywotności narzędzia.

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 133-531 233-929
MStal nierdzewna 5-10 133-265 233-464
KŻeliwo 5-15 133-398 233-696
NAluminium 10-25 265-663 464-1160

Przygotowanie gwintu M12 w otworze przelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 10,2 mm

3 Gwintowanie

M12

✓ Gotowe!

Tolerancja 6H

Norma: DIN 376 | Nakrój: B (prosty) | Zastosowanie: otwory przelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Lewy gwint M12 stosowany jest w wałach napędowych, wrzecionach, pedałach rowerowych lewych, nakrętkach kontrujących i wszędzie tam, gdzie element obraca się w prawo i prawy gwint mógłby się odkręcić.

Zalecana średnica otworu wstępnego pod lewy gwint M12 wynosi 10,2 mm — identycznie jak dla prawego gwintu. Kierunek gwintu nie wpływa na średnicę otworu wstępnego.

Tak, lewy gwint M12 wymaga śrub i nakrętek z lewym kierunkiem gwintu. Takie elementy są dostępne u większości dostawców przemysłowych, ale wymagają specyfikacji przy zamawianiu.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
