Gwintownik Maszynowy M12 przelotowy - HSSE-PM Proszkowy - nr. 1
search
  • Gwintownik Maszynowy M12 przelotowy - HSSE-PM Proszkowy - nr. 1
  • Gwintownik Maszynowy M12 przelotowy - HSSE-PM Proszkowy - nr. 2
  • Gwintownik Maszynowy M12 przelotowy - HSSE-PM Proszkowy - nr. 3
Fanar Narzędzia

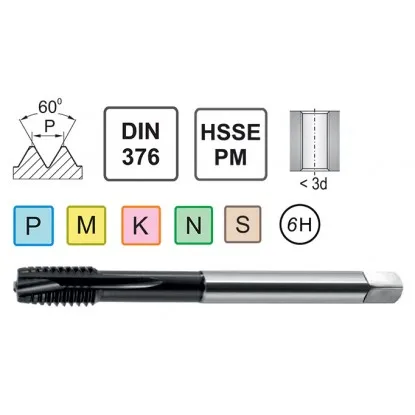

Gwintownik Maszynowy M12 DIN 376 B HSSE-PM

Fanar Narzędzia Fanar Narzędzia
129698
Rozmiar gwintu: M125 rozmiarów tego gwintownika
201,72 zł brutto

Cena netto: 164,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE-PM
Rozmiar gwintu M12
NakrójB (3,5÷5,5) zwoi
Norma DIN 376

Dane techniczne gwintownika maszynowego M12

Dane Techniczne
Średnica Znamionowa d1 M12
Skok Gwintu P 1,75 mm
Długość Całkowita l1 110 mm
Długość Części Roboczej l2 18 mm
Średnica Części Chwytowej d2 9 mm
Wielkość Zabieraka Kwadratowego a 7 mm
Średnica Otworu Pod Gwint 10,2 mm
Nakrój B (3,5÷5,5) P
Tolerancja gwintu 6H
Gwintownik M12 x1,75 DIN 376 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik M12 x1,75 ma chwyt zredukowany według DIN 376: średnica 9 mm, kwadrat 7 mm.

Gwintownik M12 x1,75 DIN 376 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój B: 3,5–5,5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Posuw 1,75 mm na obrót, równy skokowi gwintu M12 x1,75.

Gwintownik maszynowy M12 przelotowy – HSSE-PM ze stali proszkowej z chwytem długim

Gwintownik maszynowy M12 przelotowy wykonany ze stali proszkowej HSSE-PM to profesjonalne narzędzie dla najbardziej wymagających zastosowań w produkcji wielkoseryjnej elementów mechanicznych. Technologia metalurgii proszków zapewnia jednorodną mikrostrukturę i twardość 67-69 HRC, co znacząco przewyższa parametry konwencjonalnych gwintowników HSSE o standardowej strukturze. Chwyt długi według DIN 376 gwarantuje minimalny poziom bicia narzędzia w popularnym rozmiarze M12 stosowanym w budowie maszyn i konstrukcjach stalowych. Wykonanie ze stali proszkowej zapewnia 2-3 krotnie wyższą żywotność w porównaniu ze standardowymi narzędziami przy zachowaniu pełnej precyzji.

Najważniejsze zalety gwintownika maszynowego M12 HSSE-PM

  • Stal proszkowa HSSE-PM o jednorodnej mikrostrukturze zapewnia twardość 67-69 HRC i 2-3 krotnie wyższą żywotność niż konwencjonalne gwintowniki HSSE przy stabilnych parametrach skrawania
  • Chwyt długi według DIN 376 zapewnia większą sztywność mocowania i minimalny poziom bicia, co jest kluczowe w produkcji wielkoseryjnej na automatycznych liniach gwintujących
  • Popularny rozmiar M12 stosowany powszechnie w budowie maszyn, konstrukcjach stalowych i produkcji seryjnej elementów mechanicznych wymagających niezawodnych połączeń gwintowych
  • Zwiększona odporność na zużycie dzięki jednorodnej strukturze węglików chromu i wanadu, co przekłada się na stabilność parametrów skrawania przez cały okres eksploatacji
  • Optymalna geometria ostrzy do materiałów trudnoobrabialnych, stali nierdzewnych austenitycznych 304/316 i stopów tytanu wymagających specjalnych parametrów skrawania
  • Tolerancja 6H zgodna z normą DIN 376 zapewnia precyzję wykonania gwintu i pełną wymienność z elementami złącznymi stosowanymi w przemyśle maszynowym i motoryzacyjnym

Gwintownik maszynowy M12 HSSE-PM stosowany jest w produkcji wielkoseryjnej automotive, przemyśle lotniczym i medycznym na automatycznych liniach gwintujących wymagających maksymalnej wydajności i minimalnych przestojów. Stal proszkowa jest szczególnie efektywna przy gwintowaniu stali nierdzewnych austenitycznych i materiałów adhezyjnych. Zalecane chłodzenie emulsją z dodatkami EP o stężeniu 8-10%.

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 133-531 233-929
MStal nierdzewna 5-10 133-265 233-464
KŻeliwo 5-15 133-398 233-696
NAluminium 10-25 265-663 464-1160

Przygotowanie gwintu M12 w otworze przelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 10,2 mm

3 Gwintowanie

M12

✓ Gotowe!

Tolerancja 6H

Norma: DIN 376 | Nakrój: B (prosty) | Zastosowanie: otwory przelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Stal proszkowa HSSE-PM ma jednorodną mikrostrukturę, wyższą twardość 67-69 HRC i lepszą odporność na zużycie niż konwencjonalna HSSE. Zapewnia 2-3 krotnie wyższą żywotność narzędzia.

Gwintownik M12 HSSE-PM jest optymalny do stali nierdzewnych austenitycznych, stopów tytanu, superstopów niklu i innych materiałów trudnoobrabialnych oraz adhezyjnych.

Gwintownik M12 HSSE-PM osiąga 2-3 krotnie wyższą żywotność niż konwencjonalne gwintowniki HSSE. W stali nierdzewnej wykonuje 500-800 gwintów przy prawidłowym chłodzeniu.

Producent Fanar S.A. ul. Piastowska 22, 98-100 Łask, Polska fanar@fanar.pl
