Gwintownik Maszynowy M17x1 - do stali nierdzewnej
search
  • Gwintownik Maszynowy M17x1 - do stali nierdzewnej

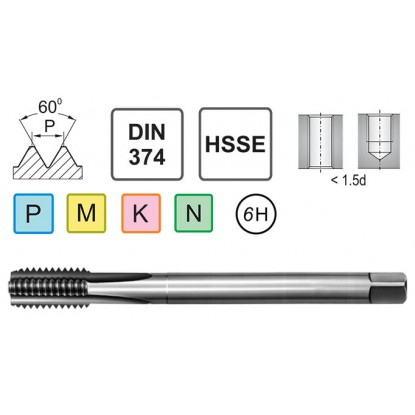

  • Gwintownik Maszynowy M17x1 - do stali nierdzewnej - nr. 1
  • Gwintownik Maszynowy M17x1 - do stali nierdzewnej - nr. 2
Narex Zdanice spol. s r.o.

Gwintownik Maszynowy M17x1 DIN 374 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
0000007143
129,15 zł brutto

Cena netto: 105,00 zł

Wysyłamy w 24h
W magazynie: 2 szt.
W magazynie: 2 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M17x1
NakrójC (2÷3) zwoi
Norma DIN 374

Dane techniczne gwintownika maszynowego M17x1 HSSE INOX uniwersalny

Dane Techniczne
Średnica Znamionowa d1 M17x1
Skok Gwintu P 1 mm
Długość Całkowita l1 110 mm
Długość Części Roboczej l2 24 mm
Średnica Części Chwytowej d2 12 mm
Wielkość Zabieraka Kwadratowego a 9 mm
Średnica Otworu Pod Gwint 16 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Gwintownik M17x1 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Gdzie zostaje wiór w gwintowniku z rowkiem prostym

Rowek trzyma wiór aż do wykręcenia

Rowek prosty biegnie równolegle do osi gwintownika. Nie ma skrętu, który podawałby wiór w górę. Ostrza nakroju nie są zeszlifowane skośnie, więc nie pchają wióra w dół. Krótki wiór łamie się na odłamki i zostaje w rowku, obok ostrzy, które go odcięły. Z otworu wychodzi dopiero razem z gwintownikiem, przy wykręcaniu. Gwintownik M17x1 ma chwyt zredukowany według DIN 374: średnica 12 mm, kwadrat 9 mm.

Gwintownik M17x1 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór zostaje w rowku, obok ostrzy, które go odcięły.
2
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Pojedyncze odłamki wypadają górą, na powierzchnię detalu.
5
Kilka odłamków spada pod czubek i wypada dołem otworu.
6
Posuw 1 mm na obrót, równy skokowi gwintu M17x1.

Gwintownik maszynowy M17x1 INOX – narzędzie do precyzyjnego gwintowania

Gwintownik maszynowy M17x1 INOX to profesjonalne narzędzie do wykonywania gwintów wewnętrznych M17 ze skokiem drobnozwojnym 1 mm w stalach nierdzewnych i konstrukcyjnych. Konstrukcja ze stali szybkotnącej HSSE z 5% kobaltu zapewnia twardość 66 HRC i wysoką odporność na temperaturę w strefie skrawania do 650°C. Forma C z rowkami prostymi umożliwia gwintowanie zarówno otworów przelotowych, jak i nieprzelotowych bez konieczności zmiany narzędzia. Tolerancja 6H zgodna z normą DIN 374 gwarantuje powtarzalność wymiarową i pełną wymienność z gwintami wykonanymi innymi narzędziami tej klasy. Gwintownik maszynowy M17x1 HSSE przeznaczony jest dla narzędziowni i operatorów centrów obróbczych CNC.

Najważniejsze zalety gwintownika M17x1 INOX

  • Trwałość i odporność termiczna dzięki stali HSSE z 5% kobaltu, która zachowuje właściwości skrawne przy temperaturach do 650°C w strefie kontaktu z materiałem obrabianym
  • Precyzja klasy 6H zgodna z normą DIN 374 zapewnia dokładność wymiarową wymaganą w produkcji seryjnej elementów mechanicznych i połączeń gwintowych
  • Zgodność z normą DIN 374 dla gwintów drobnozwojnych potwierdza standaryzację wymiarów i pełną kompatybilność z europejskimi systemami mocowania narzędzi
  • Uniwersalność materiałowa obejmująca stale nierdzewne austenityczne 304 i 316, stale konstrukcyjne do 800 MPa, aluminium i żeliwo sferoidalne GGG40
  • Kompatybilność z oprawkami ER32 oraz uchwytami gwintowniczymi z kompensacją osiową do gwintowania synchronicznego na maszynach CNC i konwencjonalnych
  • Zastosowanie do otworów przelotowych i nieprzelotowych dzięki formie C z rowkami prostymi, która zapewnia prawidłowe odprowadzanie wiórów w obu typach otworów

Gwintownik maszynowy M17x1 uniwersalny stosowany jest w produkcji seryjnej automotive i na liniach montażowych wymagających wysokiej powtarzalności. Gwintownik maszynowy M17x1 przelotowy i nieprzelotowy kompatybilny z oprawkami ER32 i tulejkami zaciskowymi. Średnica otworu wstępnego pod gwint M17x1 wynosi 16 mm.

Parametry skrawania gwintownika maszynowego M17x1 HSSE INOX uniwersalny

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 94-374 94-374
MStal nierdzewna / INOX 5-10 94-187 94-187
KŻeliwo 5-15 94-281 94-281
NAluminium 10-25 187-468 187-468

Przygotowanie gwintu M17x1

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 16 mm

3 Gwintowanie

M17x1

✓ Gotowe!

Tolerancja 6H

Norma: DIN 374 | Nakrój: C (prosty) | Zastosowanie: uniwersalny (otwory przelotowe i nieprzelotowe)

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)
