Gwintownik Maszynowy M16x1,5 - skrętny nieprzelotowy
search
  • Gwintownik Maszynowy M16x1,5 - skrętny nieprzelotowy
  • Gwintownik Maszynowy M16x1,5 - skrętny nieprzelotowy - nr. 1
  • Gwintownik Maszynowy M16x1,5 - skrętny nieprzelotowy - nr. 2
Narex Zdanice spol. s r.o.

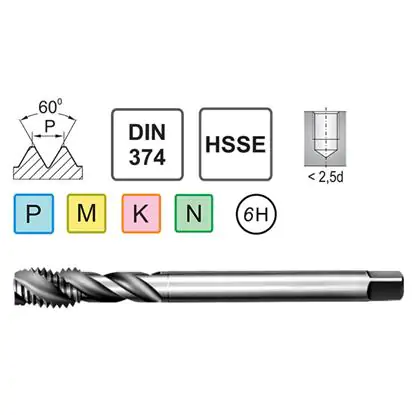

Gwintownik Maszynowy M16x1,5 DIN 374/35 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
4875
100,86 zł brutto

Cena netto: 82,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M16x1,5
NakrójC (2÷3) zwoi
Norma DIN 374

Dane techniczne gwintownika nieprzelotowego M16x1,5

Dane Techniczne
Średnica Znamionowa d1 M16x1,5
Skok Gwintu P 1,5 mm
Kąt Skrętu Ostrzy 35 stopni
Długość Całkowita l1 100 mm
Długość Części Roboczej l2 20 mm
Długość l3 42 mm
Średnica Części Chwytowej d2 12 mm
Wielkość Zabieraka Kwadratowego a 9 mm
Średnica Otworu Pod Gwint 14,5 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Gwintownik M16x1,5 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 35 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 35 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik M16x1,5 ma chwyt zredukowany według DIN 374: średnica 12 mm, kwadrat 9 mm.

Gwintownik M16x1,5 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 35 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Posuw 1,5 mm na obrót, równy skokowi gwintu M16x1,5.

Gwintownik maszynowy M16x1,5 skrętny – do gwintów drobnozwojnych

Producent oferuje w tej linii gwintownik maszynowy M16x1,5 skrętny ze skokiem pośrednim 1,5 mm przeznaczony do precyzyjnych połączeń mechanicznych. Narzędzie wykonane ze stali HSSE z 5% dodatkiem kobaltu spełnia wymagania normy DIN 374 dla gwintów drobnozwojnych i zapewnia twardość 65-67 HRC. Rowek spiralny 35 stopni gwarantuje kontrolowaną ewakuację wiórów przy gwintowaniu otworów nieprzelotowych. Forma nakroju C umożliwia gwintowanie blisko dna otworu ślepego z minimalnym niedogwintowaniem wynoszącym 2-3 zwoje.

Zalety i zastosowania gwintownika maszynowego M16x1,5 skrętnego

  • Kompatybilność z oprawkami ER32 i ER40 oraz uchwytami gwintowniczymi z kompensacją osiową do centrów obróbczych CNC i automatów tokarskich
  • Precyzja klasy tolerancji 6H zgodna z normą DIN 374 gwarantuje powtarzalność wymiarową wymaganą w produkcji seryjnej elementów precyzyjnych
  • Przeznaczenie do konstrukcji stalowych obejmuje elementy spawane, ramy maszyn, konstrukcje nośne i połączenia śrubowe o podwyższonej wytrzymałości
  • Zgodność z DIN 374 dla gwintów drobnozwojnych zapewnia standaryzację wymiarów chwytu i pełną wymienność z narzędziami europejskimi
  • Trwałość stali HSSE pozwala na obróbkę stali konstrukcyjnych do 900 MPa, stali stopowych oraz aluminium i stopów miedzi
  • Geometria 35 stopni z formą C zapewnia stabilną ewakuację wiórów przy gwintowaniu otworów nieprzelotowych do głębokości 2D

Gwintownik maszynowy M16x1,5 stosowany jest w konstrukcjach stalowych i spawalnictwie przemysłowym przy wykonywaniu połączeń o podwyższonej wytrzymałości. Średnica otworu wstępnego pod gwint M16x1,5 wynosi 14,5 mm. Narzędzie współpracuje ze standardowymi smarami gwintowniczymi na bazie oleju mineralnego oraz emulsjami chłodzącymi.

Parametry skrawania gwintownika maszynowego M16x1,5 nieprzelotowego

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 99-398 148-597
MStal nierdzewna 5-10 99-199 148-298
KŻeliwo 5-15 99-298 148-447
NAluminium 10-25 199-497 298-746

Przygotowanie gwintu M16x1,5 w otworze nieprzelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 14,5 mm

3 Gwintowanie

M16x1,5

✓ Gotowe!

Tolerancja 6H

Norma: DIN 374 | Nakrój: C (skrętny) | Zastosowanie: otwory nieprzelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwintownik maszynowy M16x1,5 drobnozwojny HSSE sprawdza się w stalach konstrukcyjnych do 900 MPa, stalach nierdzewnych austenitycznych 304/316, aluminium i mosiądzu. Skok 1,5 mm stosowany jest w hydraulice przemysłowej i armaturze ciśnieniowej.

Dla gwintu drobnozwojnego M16x1,5 w klasie tolerancji 6H zalecana średnica otworu wstępnego wynosi 14,5 mm. Pole tolerancji otworu powinno mieścić się w zakresie 14,5 do 14,7 mm. Przekroczenie górnej granicy skutkuje niepełnym profilem gwintu.

Tak, chłodzenie emulsją olejową min. 8% lub olejem gwintowniczym jest zalecane i wydłuża żywotność narzędzia 2-3 krotnie. Przy obróbce stali nierdzewnych wymagane jest intensywne chłodzenie, natomiast aluminium można gwintować z minimalnym smarowaniem MQL.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
