Gwintownik Maszynowy M16x1,5 - przelotowy HSSE
search
  • Gwintownik Maszynowy M16x1,5 - przelotowy HSSE
  • Gwintownik Maszynowy M16x1,5 - przelotowy HSSE - nr. 1
  • Gwintownik Maszynowy M16x1,5 - przelotowy HSSE - nr. 2
FRA

Gwintownik Maszynowy M16x1,5 DIN 374 B HSSE

FRA FRA
0000005684
91,02 zł brutto

Cena netto: 74,00 zł

Wysyłamy w 24h
W magazynie: 6 szt.
W magazynie: 6 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M16x1,5
NakrójB (3,5÷5,5) zwoi
Norma DIN 374

Dane techniczne gwintownika maszynowego M16x1,5

Dane Techniczne
Średnica Znamionowa d1 M16x1,5
Skok Gwintu P 1,5 mm
Długość Całkowita l1 100 mm
Długość Części Roboczej l2 20 mm
Średnica Części Chwytowej d2 12 mm
Wielkość Zabieraka Kwadratowego a 9 mm
Średnica Otworu Pod Gwint 14,5 mm
Nakrój B (3,5÷5,5) P
Tolerancja gwintu 6H

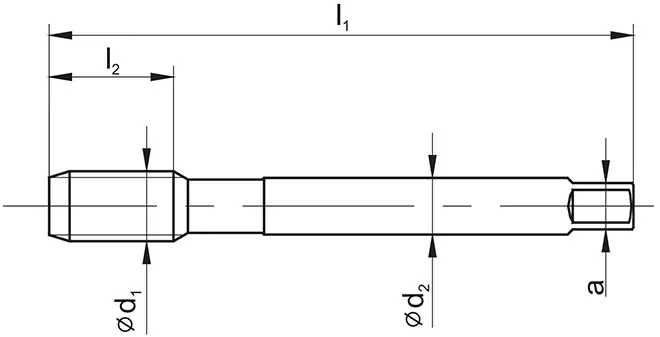

Gwintownik M16x1,5 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik M16x1,5 ma chwyt zredukowany według DIN 374: średnica 12 mm, kwadrat 9 mm.

Gwintownik M16x1,5 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój B: 3,5–5,5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Posuw 1,5 mm na obrót, równy skokowi gwintu M16x1,5.

Gwintownik maszynowy M16x1,5 drobnozwojny – HSSE do hydrauliki przemysłowej

Seria gwintowników HSSE dedykowana profesjonalnym narzędziowniom obejmuje gwintownik maszynowy M16x1,5 drobnozwojny w wykonaniu kobaltowym dla zastosowań w hydraulice przemysłowej. Tolerancja 6H zgodna z normą DIN 374 gwarantuje powtarzalność wymiarową niezbędną przy produkcji elementów hydrauliki o popularnej średnicy 16 mm i drobnozwojnym skoku. Narzędzie wykonane ze stali szybkotnącej z 5% dodatkiem kobaltu osiąga twardość 65-67 HRC i odporność termiczną do 650°C. Skok 1,5 mm jest standardem w hydraulice przemysłowej, zapewniając doskonałą szczelność połączeń gwintowych pod ciśnieniem.

Zalety i zastosowania gwintownika maszynowego M16x1,5 drobnozwojnego

  • Gwint drobnozwojny o skoku 1,5 mm jest standardem w hydraulice przemysłowej, zapewniając dobrą szczelność połączenia i wyższą wytrzymałość niż gwint zgrubny M16x2
  • Standard w hydraulice przemysłowej — gwint M16x1,5 jest powszechnie stosowany w złączach hydraulicznych, blokach zaworowych i armaturze przemysłowej wysokociśnieniowej
  • Stal HSSE z 5% kobaltu gwarantuje twardość 65-67 HRC oraz odporność termiczną do 650°C, co wydłuża żywotność krawędzi skrawających przy intensywnej eksploatacji
  • Tolerancja 6H zgodna z normą DIN 374 zapewnia precyzję wykonania gwintu i pełną wymienność z elementami złącznymi hydraulicznymi stosowanymi w przemyśle
  • Uniwersalność materiałowa obejmująca stale konstrukcyjne do 800 MPa, stale stopowe, stale nierdzewne austenityczne 304/316 i żeliwo szare oraz sferoidalne
  • Zalecana średnica otworu wstępnego 14,5 mm dla gwintu drobnozwojnego M16x1,5 zapewnia optymalny stopień wypełnienia profilu gwintu przy minimalnym obciążeniu narzędzia

Gwintownik maszynowy M16x1,5 stosowany jest w hydraulice przemysłowej, pneumatyce, blokach zaworowych i wszędzie tam, gdzie wymagana jest szczelność połączeń gwintowych w układach ciśnieniowych. Forma B z rowkami prostymi kieruje wióry do przodu przy gwintowaniu otworów przelotowych. Zalecane chłodzenie emulsją olejową o stężeniu 6-8% dla zachowania optymalnej żywotności narzędzia.

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 99-398 148-597
MStal nierdzewna 5-10 99-199 148-298
KŻeliwo 5-15 99-298 148-447
NAluminium 10-25 199-497 298-746

Przygotowanie gwintu M16x1,5 w otworze przelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 14,5 mm

3 Gwintowanie

M16x1,5

✓ Gotowe!

Tolerancja 6H

Norma: DIN 374 | Nakrój: B (prosty) | Zastosowanie: otwory przelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwint M16x1,5 jest standardem w hydraulice przemysłowej ze względu na dobrą szczelność, wyższą wytrzymałość niż gwint zgrubny i powszechną dostępność złączek hydraulicznych w tym rozmiarze.

Zalecana średnica otworu wstępnego pod gwint drobnozwojny M16x1,5 wynosi 14,5 mm. Precyzyjne wykonanie otworu zapewnia pełne wypełnienie profilu gwintu.

Gwint drobnozwojny M16x1,5 zapewnia około 35% wyższą wytrzymałość na rozciąganie, lepszą szczelność i większą odporność na samoodkręcanie przy nieznacznie dłuższym czasie montażu.
