Gwintownik Maszynowy M2,5 - Skrętny nieprzelotowy kobaltowy - nr. 1
search
  • Gwintownik Maszynowy M2,5 - Skrętny nieprzelotowy kobaltowy - nr. 1
  • Gwintownik Maszynowy M2,5 - Skrętny nieprzelotowy kobaltowy - nr. 2
  • Gwintownik Maszynowy M2,5 - Skrętny nieprzelotowy kobaltowy - nr. 3
Narex Zdanice spol. s r.o.

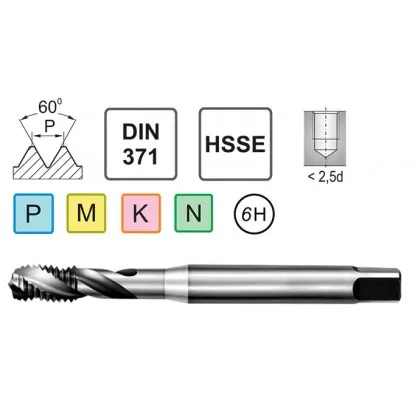

Gwintownik Maszynowy M2,5 DIN 371/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
0000011282
Rozmiar gwintu: M2,510 rozmiarów tego gwintownika
M2M2,5M2,6M3M3,5M4M5M6M8M10
34,44 zł brutto

Cena netto: 28,00 zł

Brak w magazynie
Brak w magazynie

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M2,5
NakrójC (2÷3) zwoi
Norma DIN 371

Dane techniczne gwintownika nieprzelotowego M2,5

Dane Techniczne
Średnica Znamionowa d1 M2,5
Skok Gwintu P 0,45 mm
Kąt Skrętu Ostrzy 40 stopni
Długość Całkowita l1 50 mm
Długość Części Roboczej l2 9 mm
Długość l3 14 mm
Średnica Części Chwytowej d2 2,8 mm
Wielkość Zabieraka Kwadratowego a 2,1 mm
Średnica Otworu Pod Gwint 2,05 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Gwintownik M2,5 x0,45 DIN 371 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik M2,5 x0,45 ma chwyt wzmocniony według DIN 371: średnica 2,8 mm, kwadrat 2,1 mm.

Gwintownik M2,5 x0,45 DIN 371 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Posuw 0,45 mm na obrót, równy skokowi gwintu M2,5 x0,45.

Gwintownik maszynowy M2,5 skrętny – z rowkiem spiralnym 40 stopni

Seria gwintowników miniaturowych dedykowana mechanice precyzyjnej obejmuje gwintownik maszynowy M2,5 skrętny z agresywną geometrią rowków 40 stopni. Tolerancja 6H zgodna z normą DIN 371 gwarantuje powtarzalność wymiarową wymaganą w produkcji seryjnej elementów elektronicznych. Wykonanie ze stali HSSE z 5% dodatkiem kobaltu zapewnia twardość 65-67 HRC i odporność termiczną do 650°C w strefie skrawania. Rowek spiralny 40 stopni kieruje wióry do tyłu przy gwintowaniu otworów nieprzelotowych w miniaturowych korpusach i obudowach.

Dlaczego warto wybrać gwintownik maszynowy M2,5 skrętny

  • Zgodność z normą DIN 371 potwierdza jakość wykonania i zapewnia standaryzację wymiarów chwytu krótkiego kompatybilnego z europejskimi oprawkami miniaturowymi
  • Przeznaczenie do mechaniki precyzyjnej obejmuje obudowy elektroniczne, elementy optyczne, zegarki przemysłowe i aparaturę pomiarową
  • Precyzja klasy tolerancji 6H gwarantuje pełną wymienność gwintów i powtarzalność wymiarową w produkcji wielkoseryjnej elementów miniaturowych
  • Trwałość stali HSSE z 5% kobaltu pozwala na pracę przy temperaturach do 650°C bez utraty właściwości mechanicznych krawędzi skrawającej
  • Forma nakroju C do otworów nieprzelotowych umożliwia gwintowanie blisko dna otworu z minimalnym niedogwintowaniem wynoszącym 2-3 zwoje
  • Rowki spiralne 40 stopni zapewniają agresywną ewakuację wiórów przy gwintowaniu głębokich otworów ślepych w miniaturowych elementach

Gwintownik skrętny M2,5 stosowany jest w produkcji elementów elektronicznych i aparatury pomiarowej wymagającej miniaturowych gwintów. Skok standardowy gwintu M2,5 wynosi 0,45 mm przy średnicy otworu wstępnego 2,05 mm. Narzędzie współpracuje ze standardowymi emulsjami chłodzącymi i olejami gwintowniczymi.

Parametry skrawania gwintownika maszynowego M2,5 nieprzelotowego

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 637-2546 287-1146
MStal nierdzewna 5-10 637-1273 287-573
KŻeliwo 5-15 637-1910 287-860
NAluminium 10-25 1273-3183 573-1432

Przygotowanie gwintu M2,5 w otworze nieprzelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 2,05 mm

3 Gwintowanie

M2,5

✓ Gotowe!

Tolerancja 6H

Norma: DIN 371 | Nakrój: C (skrętny) | Zastosowanie: otwory nieprzelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwintownik maszynowy M2,5 skrętny HSSE sprawdza się w stalach konstrukcyjnych do 900 MPa, stalach nierdzewnych, aluminium i mosiądzu. Rozmiar M2,5 stosowany jest w elektronice, mechanice precyzyjnej i aparaturze pomiarowej.

Dla gwintu M2,5x0,45 w klasie tolerancji 6H zalecana średnica otworu wstępnego wynosi 2,05 mm. Pole tolerancji otworu powinno mieścić się w zakresie 2,05 do 2,15 mm. Przekroczenie górnej granicy skutkuje niepełnym profilem gwintu.

Tak, chłodzenie olejem gwintowniczym lub minimalnym smarowaniem MQL jest zalecane ze względu na małą średnicę i ryzyko złamania. Narzędzie wymaga delikatnej obsługi i niskich prędkości skrawania.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
