Gwintownik Maszynowy M3 MasterTap HSSE-PM skrętny - Fanar
search
  • Gwintownik Maszynowy M3 MasterTap HSSE-PM skrętny - Fanar

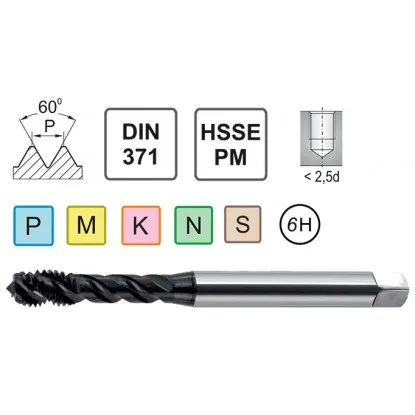

  • Gwintownik Maszynowy M3 MasterTap HSSE-PM skrętny - Fanar - nr. 1
  • Gwintownik Maszynowy M3 MasterTap HSSE-PM skrętny - Fanar - nr. 2
Fanar Narzędzia

Gwintownik Maszynowy M3 DIN 371/40 C HSSE-PM FAN

Fanar Narzędzia Fanar Narzędzia
13991
Rozmiar gwintu: M36 rozmiarów tego gwintownika
M3M4M5M6M8M10
107,01 zł brutto

Cena netto: 87,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE-PM
Rozmiar gwintu M3
NakrójC (2÷3) zwoi
Norma DIN 371

Dane techniczne gwintownika nieprzelotowego M3

Dane Techniczne
Średnica Znamionowa d1 M3
Skok Gwintu P 0,5 mm
Kąt Skrętu Ostrzy 40 stopni
Długość Całkowita l1 56 mm
Długość Części Roboczej l2 18 mm
Długość l3 18 mm
Średnica Części Chwytowej d2 3,5 mm
Wielkość Zabieraka Kwadratowego a 2,7 mm
Średnica Otworu Pod Gwint 2,5 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Gwintownik M3 x0,5 DIN 371 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 40 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik M3 x0,5 ma chwyt wzmocniony według DIN 371: średnica 3,5 mm, kwadrat 2,7 mm.

Gwintownik M3 x0,5 DIN 371 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Posuw 0,5 mm na obrót, równy skokowi gwintu M3 x0,5.

Gwintownik maszynowy M3 skrętny – premium ze stali proszkowej

Seria gwintowników premium FAN dedykowana mechanice precyzyjnej obejmuje gwintownik maszynowy M3 skrętny ze stali proszkowej HSSE-PM o podwyższonej trwałości. Tolerancja 6H zgodna z normą DIN 371 gwarantuje powtarzalność wymiarową wymaganą w produkcji seryjnej elementów elektronicznych. Wykonanie z technologii metalurgii proszkowej zapewnia jednorodną mikrostrukturę i twardość 66-68 HRC przy zachowaniu wysokiej wiązkości. Rowek spiralny 40 stopni kieruje wióry do tyłu przy gwintowaniu otworów nieprzelotowych w miniaturowych korpusach i obudowach.

Dlaczego warto wybrać gwintownik maszynowy M3 skrętny

  • Zgodność z normą DIN 371 potwierdza jakość wykonania i zapewnia standaryzację wymiarów chwytu krótkiego kompatybilnego z europejskimi oprawkami miniaturowymi
  • Przeznaczenie do mechaniki precyzyjnej obejmuje obudowy elektroniczne, elementy optyczne, zegarki przemysłowe i aparaturę pomiarową
  • Precyzja klasy tolerancji 6H gwarantuje pełną wymienność gwintów i powtarzalność wymiarową w produkcji wielkoseryjnej elementów miniaturowych
  • Trwałość stali proszkowej HSSE-PM zwiększona dzięki jednorodnej mikrostrukturze pozwala na wykonanie 800-1000 gwintów w stali konstrukcyjnej
  • Forma nakroju C do otworów nieprzelotowych umożliwia gwintowanie blisko dna otworu z minimalnym niedogwintowaniem wynoszącym 2-3 zwoje
  • Rowki spiralne 40 stopni zapewniają agresywną ewakuację wiórów przy gwintowaniu głębokich otworów ślepych w miniaturowych elementach

Gwintownik skrętny M3 stosowany jest w produkcji elementów elektronicznych i aparatury pomiarowej wymagającej miniaturowych gwintów. Skok standardowy gwintu M3 wynosi 0,5 mm przy średnicy otworu wstępnego 2,5 mm. Narzędzie premium zalecane do materiałów trudnoobrabialnych i stali z wtrąceniami.

Parametry skrawania gwintownika maszynowego M3 nieprzelotowego

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 531-2122 266-1061
MStal nierdzewna 5-10 531-1061 266-530
KŻeliwo 5-15 531-1592 266-796
NAluminium 10-25 1061-2653 530-1326

Przygotowanie gwintu M3 w otworze nieprzelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 2,5 mm

3 Gwintowanie

M3

✓ Gotowe!

Tolerancja 6H

Norma: DIN 371 | Nakrój: C (skrętny) | Zastosowanie: otwory nieprzelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwintownik M3 HSSE-PM Fana przeznaczony jest do stali nierdzewnych austenitycznych i ferrytycznych, stali stopowych, tytanu oraz trudnoobrabialnych stopów niklu. Jednorodna mikrostruktura stali proszkowej zapewnia stabilną pracę w materiałach z wtrąceniami.

Dla gwintu M3x0,5 w klasie tolerancji 6H zalecana średnica otworu wstępnego wynosi 2,5 mm. Pole tolerancji otworu powinno mieścić się w zakresie 2,5 do 2,6 mm. Przekroczenie górnej granicy skutkuje niepełnym profilem gwintu.

Gwintowniki HSSE-PM marki Fana wykonane są metodą metalurgii proszkowej, co zapewnia jednorodną mikrostrukturę i twardość 66-68 HRC wobec 65-67 HRC dla standardowego HSSE. Przekłada się to na 30-50% dłuższą żywotność przy obróbce stali nierdzewnych i lepszą odporność na wykruszenia.
