Gwintownik Maszynowy M3 lewy HSSE Skrętny - Nieprzelotowy Inox
search

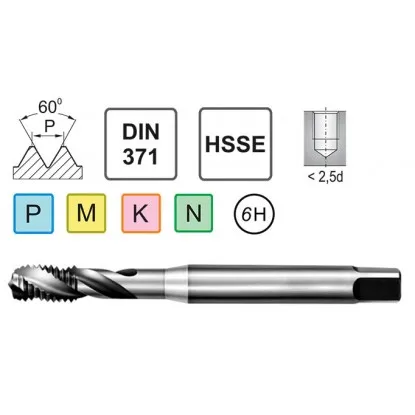

  • Gwintownik Maszynowy M3 lewy HSSE Skrętny - Nieprzelotowy Inox
  • Gwintownik Maszynowy M3 lewy HSSE Skrętny - Nieprzelotowy Inox - nr. 1
  • Gwintownik Maszynowy M3 lewy HSSE Skrętny - Nieprzelotowy Inox - nr. 2
Narex Zdanice spol. s r.o.

Gwintownik Maszynowy M3 LH DIN 371/40 C HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
15076
Rozmiar gwintu: M36 rozmiarów tego gwintownika
M3M4M5M6M8M10
51,66 zł brutto

Cena netto: 42,00 zł

Wysyłamy w 24h
W magazynie: 8 szt.
W magazynie: 8 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M3
NakrójC (2÷3) zwoi
Norma DIN 371

Dane techniczne gwintownika nieprzelotowego M3

Dane Techniczne
Średnica Znamionowa d1 M3
Skok Gwintu P 0,5 mm
Kąt Skrętu Ostrzy 40 stopni
Długość Całkowita l1 56 mm
Długość Części Roboczej l2 10 mm
Długość l3 18 mm
Średnica Części Chwytowej d2 3,5 mm
Wielkość Zabieraka Kwadratowego a 2,7 mm
Średnica Otworu Pod Gwint 2,5 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Gwintownik M3 x0,5 lewy DIN 371 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w lewo, pod kątem 40 stopni do osi. Gwintownik obraca się w lewo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik M3 x0,5 ma chwyt wzmocniony według DIN 371: średnica 3,5 mm, kwadrat 2,7 mm.

Gwintownik M3 x0,5 lewy DIN 371 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w lewo – tak tnie gwint lewy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Posuw 0,5 mm na obrót, równy skokowi gwintu M3 x0,5.

Gwintownik maszynowy M3 lewy skrętny – do gwintów lewoskrętnych

Gwintownik maszynowy M3 lewy skrętny to profesjonalne narzędzie do wykonywania gwintów lewoskrętnych w otworach nieprzelotowych o głębokości do 2,5D. Konstrukcja z rowkiem spiralnym 40 stopni zapewnia efektywne odprowadzanie wiórów do tyłu, co eliminuje ryzyko zakleszczenia przy gwintowaniu ślepym. Wykonanie ze stali HSSE z 5% dodatkiem kobaltu gwarantuje twardość 65-67 HRC i stabilność termiczną do 650°C. Tolerancja 6H zgodna z normą DIN 371 zapewnia powtarzalność wymiarową wymaganą w produkcji seryjnej. Narzędzie przeznaczone do specjalnych zastosowań wymagających gwintu lewego.

Najważniejsze zalety gwintownika maszynowego M3 lewego skrętnego

  • Geometria rowków spiralnych 40 stopni kieruje wióry do tyłu podczas skrawania, co jest niezbędne przy gwintowaniu otworów nieprzelotowych bez ryzyka uszkodzenia dna otworu
  • Kierunek gwintu lewy przeznaczony do zastosowań specjalnych wymagających zabezpieczenia przed samoodkręcaniem w kierunku zgodnym z ruchem wskazówek zegara
  • Precyzja klasy tolerancji 6H zgodna z normą DIN 371 gwarantuje pełną wymienność gwintów i powtarzalność wymiarową w produkcji seryjnej
  • Uniwersalność materiałowa obejmująca stale konstrukcyjne do 900 MPa, stale nierdzewne austenityczne, aluminium oraz stopy miedzi i mosiądzu
  • Forma nakroju C umożliwia gwintowanie blisko dna otworu nieprzelotowego z minimalnym niedogwintowaniem wynoszącym zaledwie 2-3 zwoje
  • Kompatybilność z oprawkami ER11 i ER16 oraz uchwytami gwintowniczymi z kompensacją osiową do centrów obróbczych CNC

Gwintownik lewy skrętny M3 sprawdza się w produkcji elementów wirujących i mechanizmów wymagających zabezpieczenia przed luzowaniem. Skok standardowy gwintu M3 wynosi 0,5 mm przy średnicy otworu wstępnego 2,5 mm. Narzędzie wymaga odwrócenia kierunku obrotów wrzeciona podczas gwintowania.

Parametry skrawania gwintownika maszynowego M3 lewego nieprzelotowego

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 531-2122 266-1061
MStal nierdzewna 5-10 531-1061 266-530
KŻeliwo 5-15 531-1592 266-796
NAluminium 10-25 1061-2653 530-1326

Przygotowanie gwintu M3 w otworze nieprzelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 2,5 mm

3 Gwintowanie

M3

✓ Gotowe!

Tolerancja 6H

Norma: DIN 371 | Nakrój: C (skrętny) | Zastosowanie: otwory nieprzelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwintownik maszynowy M3 lewy skrętny HSSE sprawdza się w stalach konstrukcyjnych do 900 MPa, stalach nierdzewnych, aluminium i mosiądzu. Kierunek gwintu lewy stosowany jest w mechanizmach wymagających zabezpieczenia przed samoodkręcaniem.

Dla gwintu M3x0,5 lewego w klasie tolerancji 6H zalecana średnica otworu wstępnego wynosi 2,5 mm. Pole tolerancji otworu powinno mieścić się w zakresie 2,5 do 2,6 mm. Parametry geometryczne są identyczne jak dla gwintu prawego.

Tak, chłodzenie olejem gwintowniczym lub minimalnym smarowaniem MQL jest zalecane ze względu na małą średnicę i ryzyko złamania. Narzędzie wymaga odwrócenia kierunku obrotów wrzeciona podczas gwintowania.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
