Gwintownik Ręczny M10 lewy 3 sztukowy HSS - nr. 2
search
  • Gwintownik Ręczny M10 lewy 3 sztukowy HSS - nr. 2
  • Gwintownik Ręczny M10 lewy 3 sztukowy HSS - nr. 3

Gwintownik Ręczny M10 LH DIN 352/3 6H HSS

0000006447
Rozmiar gwintu: M1018 rozmiarów tego gwintownika
M4M5M6M7M8M10M12M14M16M18M20M22M24M27M30M33M36M39
49,20 zł brutto

Cena netto: 40,00 zł

Wysyłamy w 24h
W magazynie: 10 szt.
W magazynie: 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSS
Rozmiar gwintu M10 LH
Ilość sztuk3 szt.
Tolerancja 6H ISO2

Dane techniczne gwintownika ręcznego M10 lewego

Dane techniczne
Średnica Gwintu d1 M10
Skok Gwintu P 1,5 mm
Długość Całkowita l1 70 mm
Długość Części Roboczej l2 22 mm
Średnica Części Chwytowej d2 7 mm
Długość Boku Zabieraka Kwadratowego a 5,5 mm
Otwór Pod Gwint 8,5 mm

Zdzierak, pośredni, wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2–3

Gwint M10 x1,5 LH powstaje w ściance otworu o średnicy 8,5 mm. Rowek gwintu sięga 0,75 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na trzy warstwy.

Gwintowanie otworu M10 LH: otwór 8,5 mm, gwintownik nr 1, 2 i 3 w przekroju płyty
Gwintowanie otworu M10 LH: otwór 8,5 mm, gwintownik nr 1, 2 i 3 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Wszystkie trzy gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem: nr 1 ma stożek na 7–10 zwojów, nr 3 tylko na 1–2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 7–10 zwojówok. 60%wchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – pośredniśredni, 3–5 zwojówok. 30%wkręca się w nacięte zwoje, tnie dopiero w głębi
nr 3 – wykańczakkrótki, 1–2 zwojeok. 10% + kalibracjaidzie lekko i nadaje pełny zarys 6H

Jak odróżnić numery w komplecie

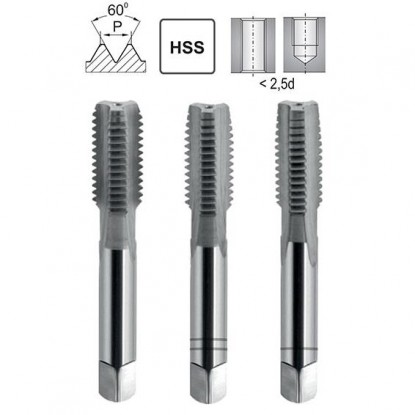

Nakrój to stożkowa końcówka gwintownika. Najdłuższy nakrój ma nr 1, najkrótszy nr 3 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 i nr 2 mają płytszy zarys zwojów, pełny zarys ma dopiero nr 3. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 dwa, a nr 3 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M10 LH – kolejność 1, 2, 3

Gwintowanie ręczne krok po kroku

Gwint M10 x1,5 LH w pięciu krokach

ØWiercenie

Wiertło 8,5 mm

1Zdzierak

Zbiera ok. 60%

2Pośredni

Zbiera ok. 30%

3Wykańczak

Zbiera ok. 10%

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 10 mm minus skok 1,5 mm daje 8,5 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 15 mm, czyli do 1,5 średnicy gwintu (1,5 x 10 mm, na rysunku 1,5D). Otwór wywierć głębiej niż gwint. Zapas pod gwintem pomieści wióry i nakrój wykańczaka.

Gwint M10 LH w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 i nr 3 – pogłębienie i pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Pośredni wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Na początku idzie lekko, a tnie dopiero w głębi. Wykańczak wchodzi prawie bez oporu i dopiero na końcu docina ostatnie procenty zarysu. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M10 LH.

Gwintownik ręczny M10 lewy HSS DIN 352 – profesjonalny zestaw 3 sztukowy do gwintów lewoskrętnych

Gwintownik ręczny M10 lewy to kompletny zestaw trzech narzędzi do nacinania gwintów wewnętrznych lewoskrętnych o średnicy 10 mm i skoku 1,5 mm. Gwintowniki ręczne M10 lewe ze stali HSS są stosowane w napędach maszyn, wrzecionach obrabiarek oraz wszędzie tam, gdzie kierunek obrotu wymusza zastosowanie gwintu przeciwnego do standardowego.

Najważniejsze zalety zestawu gwintowników lewych M10

  • Komplet 3 sztukowy (zdzierak, pośredni, wykańczak) – stopniowe nacinanie rozkłada obciążenie i wydłuża żywotność narzędzi o 40%
  • Gwint lewoskrętny M10 – niezbędny w wrzecionach, śrubach pociągowych i mechanizmach zabezpieczonych przed samoodkręcaniem
  • Stal szybkotnąca HSS – umożliwia obróbkę stali konstrukcyjnych i stopowych o wytrzymałości do 800 MPa
  • Tolerancja 6H zgodna z DIN 352 – precyzyjne pasowanie ze śrubami lewoskrętnymi klasy 6g
  • Uniwersalne zastosowanie – do stali węglowych, żeliwa szarego, aluminium i mosiądzu

Zestaw gwintowników ręcznych M10 lewych sprawdza się w zakładach produkcyjnych, serwisach obrabiarek oraz warsztatach naprawczych maszyn przemysłowych. Do wykonania otworu pod gwint M10 lewy użyj wiertła o średnicy 8,5 mm. Pamiętaj o kierunku obrotów przeciwnym do ruchu wskazówek zegara.

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Pod gwint M10 ze skokiem 1,5 mm należy zastosować wiertło 8,5 mm. Średnica jest identyczna jak dla gwintu prawoskrętnego.

Gwinty lewe M10 występują w wrzecionach obrabiarek, napędach maszyn i śrubach pociągowych. Zapobiegają samoistnemu odkręcaniu podczas pracy urządzenia.

Trzy gwintowniki rozkładają pracę na etapy, co zmniejsza ryzyko zakleszczenia. Przy gwintach lewych, gdzie operator ma mniejsze doświadczenie, to szczególnie istotne.
