Gwintownik maszynowy 1-8 UNC HSSE - Skrętny DIN 376 - nr. 1
search
  • Gwintownik maszynowy 1-8 UNC HSSE - Skrętny DIN 376 - nr. 1
  • Gwintownik maszynowy 1-8 UNC HSSE - Skrętny DIN 376 - nr. 3
  • Gwintownik maszynowy 1-8 UNC HSSE - Skrętny DIN 376 - nr. 5
FRA

Gwintownik UNC 1-8 DIN 376/35 C HSSE Fra

FRA FRA
0000006289
Rozmiar gwintu: 115 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/811 3/8No 2No 3No 8No 10
227,55 zł brutto

Cena netto: 185,00 zł

Brak w magazynie
Brak w magazynie

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika maszynowego 1 calowego 8 zwoi UNC

Dane techniczne
średnica znamionowa d11-8"
skok gwintu P8 zwojów na cal
długość całkowita l1160 mm
długość części roboczej l238 mm
długość części użytkowej l330 mm
średnica części chwytowej d220 mm
wielkość zabieraka kwadratowego16 mm
średnica otworu pod gwint22,25 mm
NakrójC (2÷3) P
Kąt skrętu ostrzy35 stopni
Gwintownik UNC 1-8 DIN 376 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 35 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w prawo, pod kątem 35 stopni do osi. Gwintownik obraca się w prawo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik UNC 1-8 ma chwyt zredukowany według DIN 376: średnica 20 mm, kwadrat 16 mm.

Gwintownik UNC 1-8 DIN 376 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 35 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Gwint UNC 1-8 ma 8 zwojów na cal; posuw wynosi 3,175 mm na obrót.

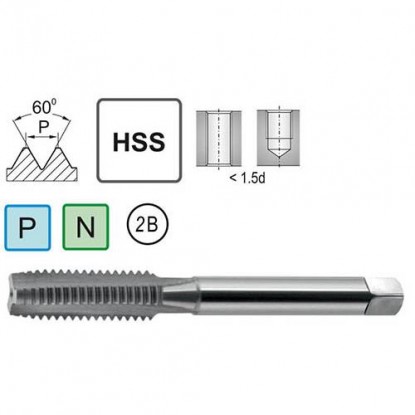

Gwintownik maszynowy 1 cal 8 zwoi UNC do stali nierdzewnej, amerykański

Profesjonalny gwintownik maszynowy 1-8 UNC z chwytem wydłużonym do nacinania gwintów zwykłych zunifikowanych (o normalnym skoku), typ UNC 1-8. Pole tolerancji 2B, typ nakroju C – do otworów nieprzelotowych z krótkim wybiegiem gwintu. Narzędzia zgodne z normą oznaczoną symbolem DIN 376. Oferowane przez nas gwintowniki maszynowe zunifikowane przeznaczone są zarówno do obróbki amatorskiej jak profesjonalnej. Cechują się wysoką wytrzymałością na ciężkie warunki pracy, a w szczególności na wysoką temperaturę powstałą podczas gwintowania z dużą prędkością. Przedmiotowe gwintowniki maszynowe 1-8 UNC wyprodukowane są z nowoczesnej stali szybkotnącej HSSE (High Speed Steel), której właściwości pozwalają na uzyskanie obróbki wysokowydajnej, a więc również możliwość skrócenia czasu pracy. Nadto zaletą gwintowników jest też odporność ostrzy na złamania, pęknięcia, wyłamania, wyszczerbienia i inne uszkodzenia mechaniczne.
