Opis
SZEROKOŚĆ CIĘCIA3 mm
GŁĘBOKOŚĆ CIĘCIA T MAX18 mm
MAKS. ŚREDNICA PRĘTAØ36 mm
PŁYTKA · 2 KRAWĘDZIEMGMN 300

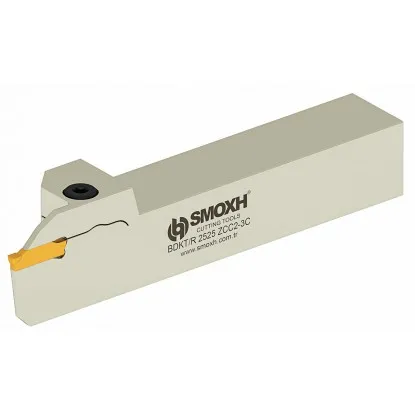

Nóż tokarski przecinak 16X16 3 mm T18 Smoxh
Dane techniczne oprawki na płytki Korloy MGMN 300
| Dane techniczne | |
|---|---|
| Oznaczenie | BDKT R 1616 K3C T18 |
| Typ | oprawka do przecinania i rowkowania zewnętrznego |
| Wysokość trzonka h | 16 mm |
| Szerokość trzonka B | 16 mm |
| Długość całkowita L | 125 mm |
| Wymiar S (do krawędzi płytki) | 16,4 mm |
| Głębokość cięcia T max | 18 mm |
| Maks. średnica przecinania D max | Ø36 mm |
| Gniazdo płytki | MGM. 3C (MGMN 300, szerokość 3 mm) |
| Kierunek | R – prawy (wersja lewa: SM09714) |
BDKT-R 1616 K3C T18 – jak tnie i rowkuje na płytce MGMN 300
Co wykonasz tym nożem, docisk śrubowy i płytka dwukrawędziowa
Seria oprawek BDKT Smoxh obejmuje także nóż tokarski przecinak 3 mm BDKT-R 1616 K3C T18 do odcinania detali i nacinania rowków. Głębokość cięcia 18 mm pozwala przeciąć pręt do Ø36 mm. Płytkę MGMN 300 trzyma docisk śrubowy od góry, więc wymienisz ją bez wyjmowania noża z imaka.
Główka ma postać cienkiego pióra o długości 18 mm i tyle wynosi głębokość cięcia T max. Za piórem główka rozszerza się do pełnej szerokości trzonka i w rowek 3 mm już nie wejdzie. Stąd granica: nóż przecina pręty do Ø36 mm, czyli do dwukrotności T max.
Płytka MGMN 300 jest dwukrawędziowa: po stępieniu jednej krawędzi obracasz ją o 180 stopni i tniesz drugim końcem.
Krawędź płytki wystaje 0,4 mm poza bok trzonka (S = 16,4 mm przy B = 16 mm). Przy cięciu blisko uchwytu o czoło detalu nie trze więc trzonek, tylko pracuje ostrze. Trzonek 16x16 mm o długości 125 mm pasuje do imaków małych i średnich tokarek.
Co wykonasz tym nożem – przecinanie i nacinanie rowków
Przecinanie – odcięcie detalu z pręta
Pióro wchodzi w pręt aż do osi i detal odpada. Pręt do Ø36 mm, szczelina cięcia 3 mm, strata materiału tylko na szerokość płytki.
Nacinanie rowków zewnętrznych
Rowek 3 mm między odsadzeniami wałka albo rowek pod pierścień osadczy na końcu czopa, głębokość do 18 mm. Szerszy rowek nacinasz kilkoma przejściami obok siebie.
Docisk śrubowy od góry
Śruba BKTV M6x25 dociąga sprężystą wargę główki do płytki. Wymiana płytki kluczem AA5 bez zdejmowania noża z imaka.
Płytka dwukrawędziowa
MGMN 300 ma krawędź na obu końcach. Stępiona jedna? Obróć płytkę o 180 stopni i pracuj drugą.
Strata materiału: 3 mm
Każde odcięcie zamienia w wiór tylko 3 mm pręta. Przy 100 detalach to 10 cm pręta mniej niż nożem z płytką 4 mm.
Wymiary i zasięg cięcia – rysunek wymiarowy
Widok z boku i widok z góry
WYSOKOŚĆ h
16 mm
SZEROKOŚĆ B
16 mm
DŁUGOŚĆ L
125 mm
WYMIAR S
16,4 mm
T max mierzy się od czubka płytki do ramienia główki. Rowek płytszy niż 18 mm możesz naciąć także na pręcie grubszym niż Ø36 mm.
Lewy panel schematu pokazuje koniec cięcia: czubek płytki jest w osi pręta, a ramię główki dotyka jego powierzchni. Prawy panel dotyczy wysokości ostrza: krawędź ustaw w osi z dokładnością ±0,1 mm. Poniżej osi zostaje czop, powyżej osi ostrze trze o materiał.
Dekoder oznaczenia BDKT R 1616 K3C T18
Pięć członów kodu Smoxh czytanych od lewej
Oznaczenie: BDKT R 1616 K3C T18
BDKT
Człon 1
typ oprawki
typ oprawki
Do przecinania
BDKT
BDKT
Seria Smoxh do rowkowania zewnętrznego i przecinania z dociskiem śrubowym. Odpowiednik do rowków wewnętrznych nosi kod BIKT.
R
Człon 2
kierunek
kierunek
Prawy
R
R
Standard przy detalu zamocowanym w uchwycie po lewej stronie noża. Wersja L to lustrzane odbicie – kod SM09714.
1616
Człon 3
trzonek
trzonek
16x16 mm
1616
1616
Dwie pierwsze cyfry to wysokość h, dwie kolejne szerokość B. Pasuje do imaka na noże 16 mm.
K3C
Człon 4
gniazdo płytki
gniazdo płytki
MGM. 3C
K3C
K3C
K – system płytek Korloy MGMN, 3 – szerokość cięcia 3 mm. Wersje K2C…K8C przyjmują płytki od 2 do 8 mm.
T18
Człon 5
głębokość
głębokość
T max 18 mm
T18
T18
Długość pióra od czubka płytki do ramienia główki. Maksymalna średnica przecinania to 2 × T max = Ø36 mm.
Konwencja katalogowa Smoxh, nie ISO 5608 · wymiary: h 16 · B 16 · L 125 · S 16,4 mm
Parametry przecinania – prędkości i posuwy dla płytki 3 mm
Wartości wyjściowe z chłodzeniem; wiążące dane podaje karta gatunku płytki
Wartości dotyczą powlekanych płytek MGMN 300 przy obróbce na mokro. Górne prędkości stosuj przy sztywnym zamocowaniu i krótkim wysięgu.
| Materiał obrabiany | Vc [m/min] | fn [mm/obr] |
|---|---|---|
| PStal węglowa | 140–190 | 0,07–0,15 |
| PStal stopowa | 120–160 | 0,07–0,15 |
| PStal utwardzona | 60–120 | 0,07–0,12 |
| MStal nierdzewna | 120–160 | 0,07–0,15 |
| KŻeliwo | 150–200 | 0,07–0,15 |
Obroty na start: n = (1000 × Vc) / (π × D). Dla pręta Ø36 mm ze stali węglowej przy Vc = 170 m/min: n = (1000 × 170) / (3,14 × 36) ≈ 1500 obr./min. Przy stałych obrotach prędkość skrawania maleje do zera w osi, dlatego na tokarce CNC włącz stałą prędkość skrawania (G96) z ograniczeniem obrotów.
▲
Ograniczenia pracy
Nie przecinaj prętów grubszych niż Ø36 mm: ramię główki oprze się o materiał, zanim ostrze dojdzie do osi. Wysięg z imaka ustaw możliwie krótki. Na ostatnich 2 mm przed osią zmniejsz posuw nawet o 75%, a chłodziwo kieruj wprost w szczelinę cięcia.
Montaż płytki MGMN 300 w 3 krokach
1Poluzuj
śrubę BKTV M6x25 kluczem AA5, 2–3 obroty
2Osadź
wyczyść gniazdo, wsuń płytkę do oporu
3Dokręć
i sprawdź krawędź w osi tokarki ±0,1 mm
✓Gotowe
przecinanie prętów do Ø36 mm
Płytka skrawająca nie wchodzi w skład dostawy
WSPÓŁPRACUJE Z:
| ✓ | Płytki do przecinania MGMN 300 (Smoxh: MGM. 3C) – szerokość 3,0 mm, długość 21 mm, wysokość 4,8 mm |
| ✓ | Śruba dociskowa BKTV M6x25 (część zamienna) i klucz AA5 |
| ✓ | Wersja lewa BDKT-L 1616 K3C T18 (SM09714) o tych samych wymiarach |
Noże tokarskie przecinaki i wytaczaki Smoxh na płytki MGMN 300
BDKT R/L 1212 K3C T1812x12 mm | L 100 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K3C T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K3C T T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T4025x25 mm | L 170 mm | T max 40 mm | Ø80 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 3232 K3C T2232x32 mm | L 170 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 20 K3C T6Ø20 mm | Ømin 26 mm | L 170 mm | T max 6 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 25 K3C T7Ø25 mm | Ømin 32 mm | L 200 mm | T max 7 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 32 K3C T8Ø32 mm | Ømin 40 mm | L 250 mm | T max 8 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 40 K3C T10Ø40 mm | Ømin 50 mm | L 300 mm | T max 10 mmR prawy
←L lewy
→
←L lewy
→
Płytki innych systemów rowkowych (DGN, GTN, KGM) mają inne gniazda i do tej oprawki nie pasują. Nóż tokarski przecinak 3 mm BDKT-R 1616 K3C T18 przecina stal węglową, stopową i nierdzewną oraz żeliwo, jeśli gatunek płytki pasuje do materiału. Granicą pozostaje pręt Ø36 mm. Przy przecinaniu stali utwardzonej obniż prędkość do 60–120 m/min. W hydraulice nacina rowki pod pierścienie uszczelniające i odcina tuleje z prętów.
Najczęściej zadawane pytania
Płytka do przecinania MGMN 300 (w katalogu Smoxh: MGM. 3C) o szerokości 3,0 mm, długości 21 mm i wysokości 4,8 mm. Jest dwukrawędziowa, więc jedna płytka daje dwie krawędzie skrawające. Płytki DGN, GTN ani KGM nie pasują do tego gniazda.
Ø36 mm, czyli dwukrotność głębokości cięcia T max = 18 mm. Do grubszych prętów wybierz wersję 2020 K3C T20 (do Ø40 mm) lub 2525 K3C T22 (do Ø44 mm). Rowki płytsze niż 18 mm możesz nacinać także na większych średnicach.
Wersja prawa R to standard: detal siedzi w uchwycie po lewej stronie noża. Wersję lewą L (kod SM09714) wybierz, gdy detal jest zamocowany po przeciwnej stronie noża lub gdy wymaga tego układ imaka na twojej tokarce. Wymiary obu wersji są identyczne.
Nie. Nóż jest sprzedawany bez płytki skrawającej, a płytkę MGMN 300 trzeba kupić osobno. Do jednej oprawki pasują płytki w różnych gatunkach węglika, więc jednym nożem obrobisz stal, stal nierdzewną i żeliwo.
