Opis
SZEROKOŚĆ CIĘCIA2 mm
GŁĘBOKOŚĆ CIĘCIA T MAX18 mm
MAKS. ŚREDNICA PRĘTAØ36 mm
PŁYTKA · 2 KRAWĘDZIEMGMN 200

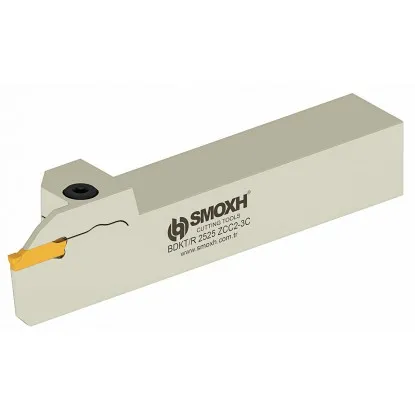

Nóż tokarski przecinak 20X20 2 mm T18 Smoxh
Dane techniczne oprawki na płytki Korloy MGMN 200
| Dane techniczne | |
|---|---|
| Oznaczenie | BDKT R 2020 K2C T18 |
| Typ | oprawka do przecinania i rowkowania zewnętrznego |
| Wysokość trzonka h | 20 mm |
| Szerokość trzonka B | 20 mm |
| Długość całkowita L | 125 mm |
| Wymiar S (do krawędzi płytki) | 20,3 mm |
| Głębokość cięcia T max | 18 mm |
| Maks. średnica przecinania D max | Ø36 mm |
| Gniazdo płytki | MGM. 2C (MGMN 200, szerokość 2 mm) |
| Kierunek | R – prawy (wersja lewa: SM09653) |
BDKT-R 2020 K2C T18 Smoxh – docisk płytki i głębokość cięcia
Co wykonasz tym nożem, docisk śrubowy i płytka dwukrawędziowa
Smoxh oferuje w tej linii nóż tokarski przecinak 2 mm BDKT-R 2020 K2C T18 z dociskiem śrubowym płytki. Oprawka przecina pręty do Ø36 mm i nacina rowki zewnętrzne o szerokości 2 mm. Płytka MGMN 200 siedzi w gnieździe pod sprężystą wargą, którą dociąga śruba BKTV M6x25.
Wymiar S = 20,3 mm oznacza, że ostrze wystaje 0,3 mm poza bok trzonka o szerokości 20 mm. Dzięki temu tniesz tuż przy szczękach uchwytu, a trzonek nie ociera o czoło detalu. Trzonek 20x20 mm o długości 125 mm to popularny rozmiar do imaków tokarek uniwersalnych i CNC.
Płytka MGMN 200 ma dwie krawędzie skrawające na przeciwnych końcach. Gdy pierwsza się stępi, obracasz płytkę o 180 stopni i pracujesz drugą.
Płytkę niesie wąskie pióro główki o długości 18 mm – to głębokość cięcia T max. Dalej korpus poszerza się do szerokości trzonka, więc w szczelinę 2 mm wchodzi tylko pióro. Dlatego nóż przecina pręty najwyżej do Ø36 mm, czyli do dwukrotności T max.
Przecinanie prętów do Ø36 mm i nacinanie rowków 2 mm
Przecinanie – odcięcie detalu z pręta
Pióro wchodzi w pręt aż do osi i detal odpada. Pręt do Ø36 mm, szczelina cięcia 2 mm, strata materiału tylko na szerokość płytki.
Nacinanie rowków zewnętrznych
Rowek 2 mm między odsadzeniami wałka albo rowek pod pierścień osadczy na końcu czopa, głębokość do 18 mm. Szerszy rowek nacinasz kilkoma przejściami obok siebie.
Docisk śrubowy od góry
Śruba BKTV M6x25 dociąga sprężystą wargę główki do płytki. Wymiana płytki kluczem AA5 bez zdejmowania noża z imaka.
Płytka dwukrawędziowa
MGMN 200 ma krawędź na obu końcach. Stępiona jedna? Obróć płytkę o 180 stopni i pracuj drugą.
Strata materiału: 2 mm
Każde odcięcie zamienia w wiór tylko 2 mm pręta. Przy 100 detalach to 10 cm pręta mniej niż nożem z płytką 3 mm.
Wymiary i zasięg cięcia – rysunek wymiarowy
Widok z boku i widok z góry
WYSOKOŚĆ h
20 mm
SZEROKOŚĆ B
20 mm
DŁUGOŚĆ L
125 mm
WYMIAR S
20,3 mm
Wymiar T max liczysz od czubka płytki do miejsca, w którym pióro przechodzi w szerszą główkę. Rowek o głębokości do 18 mm natniesz także na pręcie grubszym niż Ø36 mm.
Na końcu cięcia czubek płytki stoi w osi pręta, a ramię główki dotyka jego powierzchni. Drugi panel pokazuje wysokość ostrza: krawędź musi leżeć w osi z tolerancją ±0,1 mm. Ostrze poniżej osi zostawia czop, powyżej osi trze o materiał.
Dekoder oznaczenia BDKT R 2020 K2C T18
Pięć członów kodu Smoxh czytanych od lewej
Oznaczenie: BDKT R 2020 K2C T18
BDKT
Człon 1
typ oprawki
typ oprawki
Do przecinania
BDKT
BDKT
Seria Smoxh do rowkowania zewnętrznego i przecinania z dociskiem śrubowym. Odpowiednik do rowków wewnętrznych nosi kod BIKT.
R
Człon 2
kierunek
kierunek
Prawy
R
R
Standard przy detalu zamocowanym w uchwycie po lewej stronie noża. Wersja L to lustrzane odbicie – kod SM09653.
2020
Człon 3
trzonek
trzonek
20x20 mm
2020
2020
Dwie pierwsze cyfry to wysokość h, dwie kolejne szerokość B. Pasuje do imaka na noże 20 mm.
K2C
Człon 4
gniazdo płytki
gniazdo płytki
MGM. 2C
K2C
K2C
K – system płytek Korloy MGMN, 2 – szerokość cięcia 2 mm. Wersje K2C…K8C przyjmują płytki od 2 do 8 mm.
T18
Człon 5
głębokość
głębokość
T max 18 mm
T18
T18
Długość pióra od czubka płytki do ramienia główki. Maksymalna średnica przecinania to 2 × T max = Ø36 mm.
Konwencja katalogowa Smoxh, nie ISO 5608 · wymiary: h 20 · B 20 · L 125 · S 20,3 mm
Parametry przecinania – prędkości i posuwy dla płytki 2 mm
Wartości wyjściowe z chłodzeniem; wiążące dane podaje karta gatunku płytki
Tabela podaje wartości wyjściowe dla powlekanych płytek MGMN 200 z chłodzeniem. Górny zakres prędkości wybieraj przy sztywnym mocowaniu i krótkim wysięgu noża.
| Materiał obrabiany | Vc [m/min] | fn [mm/obr] |
|---|---|---|
| PStal węglowa | 150–200 | 0,05–0,12 |
| PStal stopowa | 130–180 | 0,05–0,12 |
| PStal utwardzona | 90–130 | 0,05–0,10 |
| MStal nierdzewna | 130–160 | 0,05–0,12 |
| KŻeliwo | 150–210 | 0,05–0,12 |
Obroty na start: n = (1000 × Vc) / (π × D). Dla pręta Ø36 mm ze stali węglowej przy Vc = 180 m/min: n = (1000 × 180) / (3,14 × 36) ≈ 1590 obr./min. Przy stałych obrotach prędkość skrawania maleje do zera w osi, dlatego na tokarce CNC włącz stałą prędkość skrawania (G96) z ograniczeniem obrotów.
▲
Ograniczenia pracy
Nie przecinaj prętów grubszych niż Ø36 mm: ramię główki oprze się o materiał, zanim ostrze dojdzie do osi. Wysięg z imaka ustaw możliwie krótki. Na ostatnich 2 mm przed osią zmniejsz posuw nawet o 75%, a chłodziwo kieruj wprost w szczelinę cięcia.
Montaż płytki MGMN 200 w 3 krokach
1Poluzuj
śrubę BKTV M6x25 kluczem AA5, 2–3 obroty
2Osadź
wyczyść gniazdo, wsuń płytkę do oporu
3Dokręć
i sprawdź krawędź w osi tokarki ±0,1 mm
✓Gotowe
przecinanie prętów do Ø36 mm
Płytka skrawająca nie wchodzi w skład dostawy
WSPÓŁPRACUJE Z:
| ✓ | Płytki do przecinania MGMN 200 (Smoxh: MGM. 2C) – szerokość 2,0 mm, długość 16 mm, wysokość 3,5 mm |
| ✓ | Śruba dociskowa BKTV M6x25 (część zamienna) i klucz AA5 |
| ✓ | Wersja lewa BDKT-L 2020 K2C T18 (SM09653) o tych samych wymiarach |
Noże tokarskie przecinaki i wytaczaki Smoxh na płytki MGMN 200
BDKT R/L 1212 K2C T1512x12 mm | L 100 mm | T max 15 mm | Ø30 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1616 K2C T1816x16 mm | L 125 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1616 K2C T1216x16 mm | L 125 mm | T max 12 mm | Ø24 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1616 K2C T2116x16 mm | L 125 mm | T max 21 mm | Ø42 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K2C T1220x20 mm | L 125 mm | T max 12 mm | Ø24 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K2C T1825x25 mm | L 150 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 3232 K2C T1832x32 mm | L 170 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 16 K2C T4Ø16 mm | Ømin 20 mm | L 150 mm | T max 4 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 20 K2C T6Ø20 mm | Ømin 26 mm | L 170 mm | T max 6 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 25 K2C T7Ø25 mm | Ømin 32 mm | L 200 mm | T max 7 mmR prawy
←L lewy
→
←L lewy
→
Do gniazda nie pasują płytki innych systemów rowkowych, np. DGN, GTN czy KGM. Nóż tokarski przecinak 2 mm BDKT-R 2020 K2C T18 łączy trzonek 20x20 mm z szybką wymianą płytki w dociskanej śrubą wardze. Głębokość cięcia 18 mm i zgodność z płytkami MGMN 200 czynią z niego podstawowe narzędzie do przecinania i rowkowania prętów do Ø36 mm. W ślusarniach i warsztatach konstrukcyjnych odcina z pręta sworznie, dystanse i tuleje.
Najczęściej zadawane pytania
Płytka do przecinania MGMN 200 (w katalogu Smoxh: MGM. 2C) o szerokości 2,0 mm, długości 16 mm i wysokości 3,5 mm. Jest dwukrawędziowa, więc jedna płytka daje dwie krawędzie skrawające. Płytki DGN, GTN ani KGM nie pasują do tego gniazda.
Ø36 mm, czyli dwukrotność głębokości cięcia T max = 18 mm. Do grubszych prętów wybierz wersję 1616 K2C T21 (do Ø42 mm). Rowki płytsze niż 18 mm możesz nacinać także na większych średnicach.
Tak. Oprawka nacina rowki zewnętrzne o szerokości 2 mm i głębokości do 18 mm. Płytka z geometrią -M pozwala też toczyć bokiem płytki, ale z głębokością skrawania do 0,8 × 2 mm = 1,6 mm na przejście.
Do 18 mm, bo tyle wynosi T max oprawki. W jednym przejściu rowek ma szerokość płytki, czyli 2 mm, a szerszy wykonasz kilkoma przejściami obok siebie. Przy głębokich rowkach wycofuj płytkę co kilka milimetrów, żeby usunąć wiór.
