Opis
SZEROKOŚĆ CIĘCIA4 mm
GŁĘBOKOŚĆ CIĘCIA T MAX25 mm
MAKS. ŚREDNICA PRĘTAØ50 mm
PŁYTKA · 2 KRAWĘDZIEMGMN 400
Nóż tokarski przecinak 20X20 4 mm T25 Smoxh
Dane techniczne oprawki na płytki Korloy MGMN 400
| Dane techniczne | |
|---|---|
| Oznaczenie | BDKT R 2020 K4C T25 |
| Typ | oprawka do przecinania i rowkowania zewnętrznego |
| Wysokość trzonka h | 20 mm |
| Szerokość trzonka B | 20 mm |
| Długość całkowita L | 125 mm |
| Wymiar S (do krawędzi płytki) | 20,4 mm |
| Głębokość cięcia T max | 25 mm |
| Maks. średnica przecinania D max | Ø50 mm |
| Gniazdo płytki | MGM. 4C (MGMN 400, szerokość 4 mm) |
| Kierunek | R – prawy (wersja lewa: SM38844) |
BDKT-R 2020 K4C T25 – jak pracuje na płytkach MGMN
Co wykonasz tym nożem, docisk śrubowy i płytka dwukrawędziowa

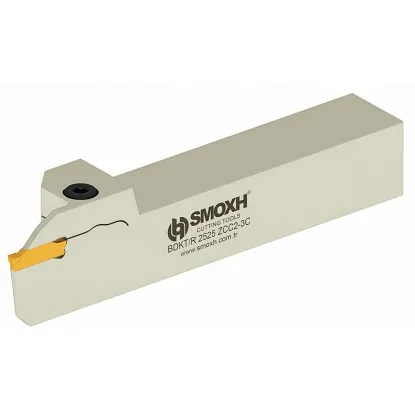

Nóż tokarski przecinak 4 mm BDKT-R 2020 K4C T25 (Smoxh) przecina pręty do Ø50 mm i nacina rowki zewnętrzne. Pracuje z płytkami węglikowymi MGMN 400, które dociska od góry sprężysta warga główki. Śruba BKTV M6x25 zaciska wargę, a płytkę wymienisz w kilkanaście sekund.
Płytkę niesie wąskie pióro główki o długości 25 mm – to głębokość cięcia T max. Dalej korpus poszerza się do szerokości trzonka, więc w szczelinę 4 mm wchodzi tylko pióro. Dlatego nóż przecina pręty najwyżej do Ø50 mm, czyli do dwukrotności T max.
Wymiar S = 20,4 mm oznacza, że ostrze wystaje 0,4 mm poza bok trzonka o szerokości 20 mm. Dzięki temu tniesz tuż przy szczękach uchwytu, a trzonek nie ociera o czoło detalu. Trzonek 20x20 mm o długości 125 mm to popularny rozmiar do imaków tokarek uniwersalnych i CNC.
Płytka MGMN 400 ma dwie krawędzie skrawające na przeciwnych końcach. Gdy pierwsza się stępi, obracasz płytkę o 180 stopni i pracujesz drugą.
Zastosowania przecinaka 4 mm – odcinanie detali i rowki
Przecinanie – odcięcie detalu z pręta
Pióro wchodzi w pręt aż do osi i detal odpada. Pręt do Ø50 mm, szczelina cięcia 4 mm, strata materiału tylko na szerokość płytki.
Nacinanie rowków zewnętrznych
Rowek 4 mm między odsadzeniami wałka albo rowek pod pierścień osadczy na końcu czopa, głębokość do 25 mm. Szerszy rowek nacinasz kilkoma przejściami obok siebie.
Docisk śrubowy od góry
Śruba BKTV M6x25 dociąga sprężystą wargę główki do płytki. Wymiana płytki kluczem AA5 bez zdejmowania noża z imaka.
Płytka dwukrawędziowa
MGMN 400 ma krawędź na obu końcach. Stępiona jedna? Obróć płytkę o 180 stopni i pracuj drugą.
Strata materiału: 4 mm
Każde odcięcie zamienia w wiór tylko 4 mm pręta. Przy 100 detalach to 10 cm pręta mniej niż nożem z płytką 5 mm.
Wymiary i zasięg cięcia – rysunek wymiarowy
Widok z boku i widok z góry
WYSOKOŚĆ h
20 mm
SZEROKOŚĆ B
20 mm
DŁUGOŚĆ L
125 mm
WYMIAR S
20,4 mm
Wymiar T max liczysz od czubka płytki do miejsca, w którym pióro przechodzi w szerszą główkę. Rowek o głębokości do 25 mm natniesz także na pręcie grubszym niż Ø50 mm.
Na końcu cięcia czubek płytki stoi w osi pręta, a ramię główki dotyka jego powierzchni. Drugi panel pokazuje wysokość ostrza: krawędź musi leżeć w osi z tolerancją ±0,1 mm. Ostrze poniżej osi zostawia czop, powyżej osi trze o materiał.
Dekoder oznaczenia BDKT R 2020 K4C T25
Pięć członów kodu Smoxh czytanych od lewej
Oznaczenie: BDKT R 2020 K4C T25
BDKT
Człon 1
typ oprawki
typ oprawki
Do przecinania
BDKT
BDKT
Seria Smoxh do rowkowania zewnętrznego i przecinania z dociskiem śrubowym. Odpowiednik do rowków wewnętrznych nosi kod BIKT.
R
Człon 2
kierunek
kierunek
Prawy
R
R
Standard przy detalu zamocowanym w uchwycie po lewej stronie noża. Wersja L to lustrzane odbicie – kod SM38844.
2020
Człon 3
trzonek
trzonek
20x20 mm
2020
2020
Dwie pierwsze cyfry to wysokość h, dwie kolejne szerokość B. Pasuje do imaka na noże 20 mm.
K4C
Człon 4
gniazdo płytki
gniazdo płytki
MGM. 4C
K4C
K4C
K – system płytek Korloy MGMN, 4 – szerokość cięcia 4 mm. Wersje K2C…K8C przyjmują płytki od 2 do 8 mm.
T25
Człon 5
głębokość
głębokość
T max 25 mm
T25
T25
Długość pióra od czubka płytki do ramienia główki. Maksymalna średnica przecinania to 2 × T max = Ø50 mm.
Konwencja katalogowa Smoxh, nie ISO 5608 · wymiary: h 20 · B 20 · L 125 · S 20,4 mm
Parametry przecinania – prędkości i posuwy dla płytki 4 mm
Wartości wyjściowe z chłodzeniem; wiążące dane podaje karta gatunku płytki
Tabela podaje wartości wyjściowe dla powlekanych płytek MGMN 400 z chłodzeniem. Górny zakres prędkości wybieraj przy sztywnym mocowaniu i krótkim wysięgu noża.
| Materiał obrabiany | Vc [m/min] | fn [mm/obr] |
|---|---|---|
| PStal węglowa | 120–200 | 0,07–0,15 |
| PStal stopowa | 130–180 | 0,07–0,15 |
| PStal utwardzona | 70–130 | 0,07–0,12 |
| MStal nierdzewna | 120–160 | 0,07–0,15 |
| KŻeliwo | 130–210 | 0,07–0,15 |
Obroty na start: n = (1000 × Vc) / (π × D). Dla pręta Ø50 mm ze stali węglowej przy Vc = 170 m/min: n = (1000 × 170) / (3,14 × 50) ≈ 1080 obr./min. Przy stałych obrotach prędkość skrawania maleje do zera w osi, dlatego na tokarce CNC włącz stałą prędkość skrawania (G96) z ograniczeniem obrotów.
▲
Ograniczenia pracy
Nie przecinaj prętów grubszych niż Ø50 mm: ramię główki oprze się o materiał, zanim ostrze dojdzie do osi. Wysięg z imaka ustaw możliwie krótki. Na ostatnich 2 mm przed osią zmniejsz posuw nawet o 75%, a chłodziwo kieruj wprost w szczelinę cięcia. Pióro o długości 25 mm ugina się łatwiej niż krótkie, więc zacznij od dolnej granicy posuwu.
Montaż płytki MGMN 400 w 3 krokach
1Poluzuj
śrubę BKTV M6x25 kluczem AA5, 2–3 obroty
2Osadź
wyczyść gniazdo, wsuń płytkę do oporu
3Dokręć
i sprawdź krawędź w osi tokarki ±0,1 mm
✓Gotowe
przecinanie prętów do Ø50 mm
Płytka skrawająca nie wchodzi w skład dostawy
WSPÓŁPRACUJE Z:
| ✓ | Płytki do przecinania MGMN 400 (Smoxh: MGM. 4C) – szerokość 4,0 mm, długość 21 mm, wysokość 4,8 mm |
| ✓ | Śruba dociskowa BKTV M6x25 (część zamienna) i klucz AA5 |
| ✓ | Wersja lewa BDKT-L 2020 K4C T25 (SM38844) o tych samych wymiarach |
Noże tokarskie przecinaki i wytaczaki Smoxh na płytki MGMN 400
BDKT R/L 2020 K4C T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K4C T T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K4C T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K4C T T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K4C T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K4C T T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K4C T4025x25 mm | L 170 mm | T max 40 mm | Ø80 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 3232 K4C T2232x32 mm | L 170 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 20 K4C T6Ø20 mm | Ømin 26 mm | L 170 mm | T max 6 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 25 K4C T7Ø25 mm | Ømin 32 mm | L 200 mm | T max 7 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 32 K4C T8Ø32 mm | Ømin 40 mm | L 250 mm | T max 8 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 40 K4C T10Ø40 mm | Ømin 50 mm | L 300 mm | T max 10 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 50 K4C T15Ø50 mm | Ømin 65 mm | L 350 mm | T max 15 mmR prawy
←L lewy
→
←L lewy
→
Do gniazda nie pasują płytki innych systemów rowkowych, np. DGN, GTN czy KGM. Nóż tokarski przecinak 4 mm BDKT-R 2020 K4C T25 przecina stal węglową, stopową i nierdzewną oraz żeliwo, jeśli gatunek płytki pasuje do materiału. Granicą pozostaje pręt Ø50 mm. Przy przecinaniu stali utwardzonej obniż prędkość do 70–130 m/min. W ślusarniach i warsztatach konstrukcyjnych odcina z pręta sworznie, dystanse i tuleje.
Najczęściej zadawane pytania
Płytka do przecinania MGMN 400 (w katalogu Smoxh: MGM. 4C) o szerokości 4,0 mm, długości 21 mm i wysokości 4,8 mm. Jest dwukrawędziowa, więc jedna płytka daje dwie krawędzie skrawające. Płytki DGN, GTN ani KGM nie pasują do tego gniazda.
Ø50 mm, czyli dwukrotność głębokości cięcia T max = 25 mm. Do grubszych prętów wybierz wersję 2525 K4C T40 (do Ø80 mm). Rowki płytsze niż 25 mm możesz nacinać także na większych średnicach.
Wersja prawa R to standard: detal siedzi w uchwycie po lewej stronie noża. Wersję lewą L (kod SM38844) wybierz, gdy detal jest zamocowany po przeciwnej stronie noża lub gdy wymaga tego układ imaka na twojej tokarce. Wymiary obu wersji są identyczne.
Czop zostaje, gdy krawędź skrawająca nie leży w osi tokarki. Ustaw ją z dokładnością ±0,1 mm i sprawdź, czy płytka siedzi w gnieździe do oporu. Na ostatnich 2 mm przed osią zmniejsz posuw nawet o 75%.
