Opis
SZEROKOŚĆ ROWKA2 mm
GŁĘBOKOŚĆ ROWKA T MAX4 mm
MIN. ŚREDNICA OTWORUØ20 mm
PŁYTKA · 2 KRAWĘDZIEMGMN 200

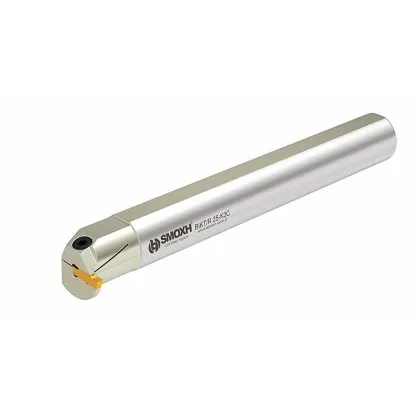

Nóż tokarski wytaczak do rowków lewy 16 mm 2 mm Smoxh
Dane techniczne wytaczaka na płytki Korloy MGMN 200
| Dane techniczne | |
|---|---|
| Oznaczenie | BIKT L 16 K2C T4 |
| Kod producenta | SM11298 |
| Średnica trzonka d | Ø16 mm |
| Wysokość ze spłaszczeniem h | 15 mm |
| Długość całkowita L | 150 mm |
| Długość główki l | 33 mm |
| Wymiar f (oś – krawędź skrawająca) | 11,75 mm |
| Głębokość rowka T max | 4 mm |
| Minimalna średnica otworu D min | Ø20 mm |
| Gniazdo płytki | MGM. 2C (MGMN 200, szerokość 2 mm) |
| Kierunek | L – lewy (wersja prawa: SM11151) |
BIKT-L 16 K2C T4 – jak pracuje na płytce MGMN 200
Okrągły trzonek ze spłaszczeniem, docisk śrubowy i płytka dwukrawędziowa
Nóż tokarski wytaczak do rowków lewy 2 mm BIKT-L 16 K2C T4 to narzędzie Smoxh do nacinania rowków wewnętrznych w otworach od Ø20 mm. Płytkę węglikową MGMN 200 trzyma docisk śrubowy: śruba BKTV M4x15 dociąga sprężystą wargę główki do płytki. Wymiana płytki zajmuje kilkanaście sekund, bez wyjmowania noża z oprawki.
Trzonek to pręt Ø16 mm o długości 150 mm ze spłaszczeniem do wysokości h = 15 mm. Spłaszczenie ustala położenie ostrza w tulei redukcyjnej lub imaku pryzmowym, więc krawędź płytki po każdym zamocowaniu trafia na tę samą wysokość.
Główka o długości 33 mm niesie płytkę skierowaną promieniowo na zewnątrz. Ostrze wystaje 4 mm poza obrys trzonka i tyle wynosi głębokość rowka T max. Stąd granica: trzonek Ø16 mm plus ostrze 4 mm daje minimalną średnicę otworu D min = Ø20 mm.
Płytka MGMN 200 jest dwukrawędziowa. Po stępieniu jednej krawędzi obracasz ją o 180 stopni i pracujesz drugim końcem.
Co wykonasz tym nożem – rowki w otworach
Rowek wewnętrzny jednym przejściem
Rowek 2 mm pod pierścień osadczy, uszczelnienie lub podcięcie w otworze, głębokość do 4 mm. Płytka wchodzi w ścianę promieniowo, na zadaną głębokość.
Rowek szerszy niż płytka
Dwa przejścia obok siebie, a między nimi toczenie bokiem płytki z głębokością do 0,8 × 2 mm = 1,6 mm. Geometria -M lub -T pozwala skrawać bokiem.
Docisk śrubowy
Śruba BKTV M4x15 dociąga sprężystą wargę główki do płytki. Wymiana płytki bez zdejmowania noża z oprawki.
Płytka dwukrawędziowa
MGMN 200 ma krawędź na obu końcach. Stępiona jedna? Obróć płytkę o 180 stopni i pracuj drugą.
Otwór od Ø20 mm
Trzonek Ø16 mm i ostrze 4 mm muszą zmieścić się w otworze naraz: D min = 16 + 4 = Ø20 mm. W mniejszym otworze trzonek oprze się o ścianę.
Wymiary i zasięg rowka – rysunek wymiarowy
Widok z góry, powiększenie główki i widok od czoła w otworze D min
ŚREDNICA d
Ø16 mm
WYSOKOŚĆ h
15 mm
DŁUGOŚĆ L
150 mm
WYMIAR f
11,75 mm
Wymiar f = 11,75 mm to odległość krawędzi skrawającej od osi trzonka. Wymiar T max = 4 mm oznacza katalogowy zasięg rowkowania; na powiększeniu zaznaczono go od obrysu główki do krawędzi skrawającej. Widok od czoła pokazuje nóż w otworze Ø20 mm: ostrze sięga ściany, a po przeciwnej stronie trzonka zostaje tylko luz roboczy.
Nóż wchodzi w otwór od strony wylotu, a płytka wcina się w ścianę promieniowo na głębokość rowka. Wiór ma w otworze mało miejsca, dlatego kieruj chłodziwo na płytkę i wycofuj ją co kilka milimetrów. Krawędź ustaw na wysokości osi otworu z dokładnością ±0,1 mm.
Dekoder oznaczenia BIKT L 16 K2C T4
Pięć członów kodu Smoxh czytanych od lewej
Oznaczenie: BIKT L 16 K2C T4
BIKT
Człon 1
typ oprawki
typ oprawki
Do rowków wewn.
BIKT
BIKT
Seria Smoxh do rowkowania wewnętrznego na okrągłym trzonku, z dociskiem śrubowym. Odpowiednik zewnętrzny do przecinania nosi kod BDKT.
L
Człon 2
kierunek
kierunek
Lewy
L
L
Lustrzane odbicie wersji prawej, do pracy przy przeciwnym kierunku posuwu lub obrotów wrzeciona. Wersja R nosi kod SM11151.
16
Człon 3
trzonek
trzonek
Ø16 mm
16
16
Średnica okrągłego trzonka w milimetrach. Spłaszczenie do h = 15 mm ustala ostrze w tulei redukcyjnej Ø16 mm lub imaku pryzmowym.
K2C
Człon 4
gniazdo płytki
gniazdo płytki
MGM. 2C
K2C
K2C
K – system płytek Korloy MGMN, 2 – szerokość rowka 2 mm. Ten sam człon w kodzie BDKT oznacza to samo gniazdo.
T4
Człon 5
głębokość
głębokość
T max 4 mm
T4
T4
Wysunięcie ostrza poza obrys trzonka, czyli maksymalna głębokość rowka. Razem ze średnicą trzonka daje minimalny otwór D min = Ø20 mm.
Konwencja katalogowa Smoxh, nie ISO 5610 · wymiary: d Ø16 · h 15 · L 150 · f 11,75 mm
Parametry rowkowania wewnętrznego – prędkości i posuwy dla płytki 2 mm
Wartości wyjściowe z chłodzeniem; wiążące dane podaje karta gatunku płytki
Wartości dotyczą powlekanych płytek MGMN 200 przy obróbce na mokro. W otworze wiór ma mniej miejsca niż na zewnątrz, dlatego zaczynaj od dolnej połowy zakresu posuwu i skracaj wysięg noża, jak tylko się da.
| Materiał obrabiany | Vc [m/min] | fn [mm/obr] |
|---|---|---|
| PStal węglowa | 150–200 | 0,05–0,12 |
| PStal stopowa | 130–180 | 0,05–0,12 |
| PStal utwardzona | 90–130 | 0,05–0,10 |
| MStal nierdzewna | 130–160 | 0,05–0,12 |
| KŻeliwo | 150–210 | 0,05–0,12 |
Obroty liczysz ze średnicy otworu, nie trzonka: n = (1000 × Vc) / (π × D). Dla otworu Ø20 mm w stali węglowej przy Vc = 180 m/min: n = (1000 × 180) / (3,14 × 20) ≈ 2870 obr./min. Dla otworu Ø60 mm wystarczy około 960 obr./min, bo ta sama prędkość skrawania przypada na większy obwód.
▲
Ograniczenia pracy
Nie wchodź w otwór mniejszy niż Ø20 mm: trzonek oprze się o ścianę, zanim ostrze wytnie pełną głębokość rowka. Wysięg z oprawki ustaw możliwie krótki, orientacyjnie do 4 × d = 64 mm, bo dłuższy pręt stalowy zaczyna drgać i wykrusza naroże płytki. Przy rowku pod pierścień osadczy sprawdź szerokość płytki suwmiarką: rowek ma być szerszy od pierścienia o luz podany w normie pierścienia, nie równy szerokości płytki.
Montaż płytki MGMN 200 w 3 krokach
1Poluzuj
śrubę BKTV M4x15 kluczem SAK-AA3, 2–3 obroty
2Osadź
wyczyść gniazdo, wsuń płytkę do oporu
3Dokręć
i sprawdź krawędź na wysokości osi otworu ±0,1 mm
✓Gotowe
rowki w otworach od Ø20 mm
Płytka skrawająca nie wchodzi w skład dostawy
WSPÓŁPRACUJE Z:
| ✓ | Płytki do rowkowania MGMN 200 (Smoxh: MGM. 2C) – szerokość 2 mm, długość 16 mm, wysokość 3,5 mm |
| ✓ | Śruba dociskowa BKTV M4x15-9210 (część zamienna) i klucz SAK-AA3-9902 |
| ✓ | Wersja lustrzana BIKT-R 16 K2C T4 (SM11151) o tych samych wymiarach |
| ✓ | Oprawki na trzonek okrągły Ø16 mm ze spłaszczeniem: tuleja redukcyjna lub imak pryzmowy |
Wytaczaki do rowków i noże tokarskie przecinaki Smoxh na płytki MGMN 200
BIKT R/L 20 K2C T6Ø20 mm | Ømin 26 mm | L 170 mm | T max 6 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 25 K2C T7Ø25 mm | Ømin 32 mm | L 200 mm | T max 7 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1212 K2C T1512x12 mm | L 100 mm | T max 15 mm | Ø30 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1616 K2C T1816x16 mm | L 125 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1616 K2C T1216x16 mm | L 125 mm | T max 12 mm | Ø24 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 1616 K2C T2116x16 mm | L 125 mm | T max 21 mm | Ø42 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K2C T1820x20 mm | L 125 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K2C T1220x20 mm | L 125 mm | T max 12 mm | Ø24 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K2C T1825x25 mm | L 150 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 3232 K2C T1832x32 mm | L 170 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
Nóż tokarski wytaczak do rowków lewy 2 mm BIKT-L 16 K2C T4 nacina rowki o szerokości 2 mm i głębokości do 4 mm w otworach od Ø20 mm, w stali węglowej z prędkością 150–200 m/min i posuwem 0,05–0,12 mm/obr. W hydraulice i pneumatyce wykonasz nim rowki wewnętrzne pod pierścienie uszczelniające i osadcze w tulejach oraz cylindrach. Płytki innych systemów rowkowych, np. DGN czy KGM, mają inne gniazda i do tej oprawki nie pasują.
Najczęściej zadawane pytania
Płytka do rowkowania MGMN 200 (w katalogu Smoxh: MGM. 2C) o szerokości 2 mm, długości 16 mm i wysokości 3,5 mm. Jest dwukrawędziowa, więc jedna płytka daje dwie krawędzie skrawające. Płytki DGN, GTN ani KGM nie pasują do tego gniazda.
Ø20 mm. To średnica trzonka 16 mm plus głębokość rowka 4 mm. W mniejszym otworze trzonek oprze się o przeciwległą ścianę, zanim ostrze zejdzie na pełną głębokość. W większych otworach pracuje BIKT L 20 K2C T6 (od Ø26 mm), a ten nóż nie ma tam ograniczeń.
Na start około 2870 obr./min dla stali węglowej, przy Vc = 180 m/min i płytce 2 mm. Obroty liczysz ze średnicy otworu, więc dla Ø60 mm wystarczy około 960 obr./min. Dla stali nierdzewnej przyjmij Vc 130–160 m/min.
Głębokość do 4 mm, bo tyle wynosi T max. W jednym przejściu rowek ma szerokość płytki, czyli 2 mm, a szerszy wykonasz przejściami obok siebie i toczeniem bokiem. Przy rowku głębszym niż 3 mm wycofuj płytkę co kilka milimetrów, żeby wyrzucić wiór z otworu.
