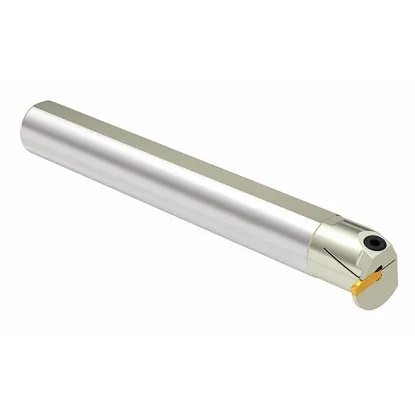

Nóż tokarski wytaczak do rowków fi 20 mm 3 mm Smoxh
search
  • Nóż tokarski wytaczak do rowków fi 20 mm 3 mm Smoxh
  • Nóż tokarski wytaczak do rowków fi 20 mm 3 mm Smoxh - nr. 1
  • Nóż tokarski wytaczak do rowków fi 20 mm 3 mm Smoxh - nr. 2
Smoxh

Nóż Tokarski BIKT-L-20-K3C-T6 Smoxh

Smoxh Smoxh
14849
Trzonek: Ø 20 mm2 rozmiary tego noża
Ø16 mmØ 20 mm
221,40 zł brutto

Cena netto: 180,00 zł

Wysyłamy w 24h
W magazynie: 3 szt.
W magazynie: 3 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

SZEROKOŚĆ ROWKA3 mm
GŁĘBOKOŚĆ ROWKA T MAX6 mm
MIN. ŚREDNICA OTWORUØ26 mm
PŁYTKA · 2 KRAWĘDZIEMGMN 300

Nóż tokarski wytaczak do rowków lewy 20 mm 3 mm Smoxh

Dane techniczne wytaczaka na płytki Korloy MGMN 300

Dane techniczne
OznaczenieBIKT L 20 K3C T6
Kod producentaSM11335
Średnica trzonka dØ20 mm
Wysokość ze spłaszczeniem h18 mm
Długość całkowita L170 mm
Długość główki l33 mm
Wymiar f (oś – krawędź skrawająca)15,75 mm
Głębokość rowka T max6 mm
Minimalna średnica otworu D minØ26 mm
Gniazdo płytkiMGM. 3C (MGMN 300, szerokość 3 mm)
KierunekL – lewy (wersja prawa: SM11199)
Nóż tokarski wytaczak do rowków lewy 20 mm 3 mm BIKT-L z płytką węglikową

BIKT-L 20 K3C T6 – jak pracuje na płytce MGMN 300

Okrągły trzonek ze spłaszczeniem, docisk śrubowy i płytka dwukrawędziowa

Nóż tokarski wytaczak do rowków lewy 3 mm BIKT-L 20 K3C T6 to narzędzie Smoxh do nacinania rowków wewnętrznych w otworach od Ø26 mm. Płytkę węglikową MGMN 300 trzyma docisk śrubowy: śruba BKTV M5x17 dociąga sprężystą wargę główki do płytki. Wymiana płytki zajmuje kilkanaście sekund, bez wyjmowania noża z oprawki.

Trzonek to pręt Ø20 mm o długości 170 mm ze spłaszczeniem do wysokości h = 18 mm. Spłaszczenie ustala położenie ostrza w tulei redukcyjnej lub imaku pryzmowym, więc krawędź płytki po każdym zamocowaniu trafia na tę samą wysokość.

Główka o długości 33 mm niesie płytkę skierowaną promieniowo na zewnątrz. Ostrze wystaje 6 mm poza obrys trzonka i tyle wynosi głębokość rowka T max. Stąd granica: trzonek Ø20 mm plus ostrze 6 mm daje minimalną średnicę otworu D min = Ø26 mm.

Płytka MGMN 300 jest dwukrawędziowa. Po stępieniu jednej krawędzi obracasz ją o 180 stopni i pracujesz drugim końcem.

Co wykonasz tym nożem – rowki w otworach

Schemat rowka wewnętrznego pod pierścień osadczy naciętego jednym przejściem promieniowym

Rowek wewnętrzny jednym przejściem

Rowek 3 mm pod pierścień osadczy, uszczelnienie lub podcięcie w otworze, głębokość do 6 mm. Płytka wchodzi w ścianę promieniowo, na zadaną głębokość.

Schemat poszerzania rowka wewnętrznego dwoma przejściami i toczeniem bokiem płytki

Rowek szerszy niż płytka

Dwa przejścia obok siebie, a między nimi toczenie bokiem płytki z głębokością do 0,8 × 3 mm = 2,4 mm. Geometria -M lub -T pozwala skrawać bokiem.

Ikona docisku śrubowego płytki w główce wytaczaka do rowków

Docisk śrubowy

Śruba BKTV M5x17 dociąga sprężystą wargę główki do płytki. Wymiana płytki bez zdejmowania noża z oprawki.

Ikona płytki dwukrawędziowej MGMN obracanej o 180 stopni w oprawce

Płytka dwukrawędziowa

MGMN 300 ma krawędź na obu końcach. Stępiona jedna? Obróć płytkę o 180 stopni i pracuj drugą.

Ikona noża w otworze o minimalnej średnicy: trzonek plus głębokość rowka

Otwór od Ø26 mm

Trzonek Ø20 mm i ostrze 6 mm muszą zmieścić się w otworze naraz: D min = 20 + 6 = Ø26 mm. W mniejszym otworze trzonek oprze się o ścianę.

Wymiary i zasięg rowka – rysunek wymiarowy

Widok z góry, powiększenie główki i widok od czoła w otworze D min

Rysunek wymiarowy noża BIKT-L 20 K3C T6: wymiar f i minimalna średnica otworu
Ikona wymiaru: średnica trzonka d wytaczaka do rowków

ŚREDNICA d

Ø20 mm

Ikona wymiaru: wysokość trzonka ze spłaszczeniem h wytaczaka do rowków

WYSOKOŚĆ h

18 mm

Ikona wymiaru: długość całkowita L wytaczaka do rowków

DŁUGOŚĆ L

170 mm

Ikona wymiaru f: odległość krawędzi skrawającej od osi trzonka

WYMIAR f

15,75 mm

Wymiar f = 15,75 mm to odległość krawędzi skrawającej od osi trzonka. Wymiar T max = 6 mm oznacza katalogowy zasięg rowkowania; na powiększeniu zaznaczono go od obrysu główki do krawędzi skrawającej. Widok od czoła pokazuje nóż w otworze Ø26 mm: ostrze sięga ściany, a po przeciwnej stronie trzonka zostaje tylko luz roboczy.

Schemat rowkowania w otworze: posuw promieniowy i głębokość T max 6 mm

Nóż wchodzi w otwór od strony wylotu, a płytka wcina się w ścianę promieniowo na głębokość rowka. Wiór ma w otworze mało miejsca, dlatego kieruj chłodziwo na płytkę i wycofuj ją co kilka milimetrów. Krawędź ustaw na wysokości osi otworu z dokładnością ±0,1 mm.

Dekoder oznaczenia BIKT L 20 K3C T6

Pięć członów kodu Smoxh czytanych od lewej

Oznaczenie: BIKT L 20 K3C T6
BIKT
Wytaczak BIKT do rowków wewnętrznych: okrągły trzonek w otworze, płytka MGMN w rowku (BIKT)
Człon 1
typ oprawki
Do rowków wewn.
BIKT
Seria Smoxh do rowkowania wewnętrznego na okrągłym trzonku, z dociskiem śrubowym. Odpowiednik zewnętrzny do przecinania nosi kod BDKT.
L
Wytaczak lewy BIKT w otworze tulei, widok z góry od strony konika (L)
Człon 2
kierunek
Lewy
L
Lustrzane odbicie wersji prawej, do pracy przy przeciwnym kierunku posuwu lub obrotów wrzeciona. Wersja R nosi kod SM11199.
20
Przekrój okrągłego trzonka Ø20 mm wytaczaka BIKT ze spłaszczeniem u góry (20)
Człon 3
trzonek
Ø20 mm
20
Średnica okrągłego trzonka w milimetrach. Spłaszczenie do h = 18 mm ustala ostrze w tulei redukcyjnej Ø20 mm lub imaku pryzmowym.
K3C
Płytka MGMN o szerokości 3 mm z wymiarem krawędzi skrawającej (K3C)
Człon 4
gniazdo płytki
MGM. 3C
K3C
K – system płytek Korloy MGMN, 3 – szerokość rowka 3 mm. Ten sam człon w kodzie BDKT oznacza to samo gniazdo.
T6
Głębokość rowka T max 6 mm: wysunięcie ostrza poza trzonek wytaczaka (T6)
Człon 5
głębokość
T max 6 mm
T6
Wysunięcie ostrza poza obrys trzonka, czyli maksymalna głębokość rowka. Razem ze średnicą trzonka daje minimalny otwór D min = Ø26 mm.
Konwencja katalogowa Smoxh, nie ISO 5610 · wymiary: d Ø20 · h 18 · L 170 · f 15,75 mm

Parametry rowkowania wewnętrznego – prędkości i posuwy dla płytki 3 mm

Wartości wyjściowe z chłodzeniem; wiążące dane podaje karta gatunku płytki

Wartości dotyczą powlekanych płytek MGMN 300 przy obróbce na mokro. W otworze wiór ma mniej miejsca niż na zewnątrz, dlatego zaczynaj od dolnej połowy zakresu posuwu i skracaj wysięg noża, jak tylko się da.

Materiał obrabianyVc [m/min]fn [mm/obr]
PStal węglowa140–1900,07–0,15
PStal stopowa120–1600,07–0,15
PStal utwardzona60–1200,07–0,12
MStal nierdzewna120–1600,07–0,15
KŻeliwo150–2000,07–0,15

Obroty liczysz ze średnicy otworu, nie trzonka: n = (1000 × Vc) / (π × D). Dla otworu Ø26 mm w stali węglowej przy Vc = 170 m/min: n = (1000 × 170) / (3,14 × 26) ≈ 2080 obr./min. Dla otworu Ø60 mm wystarczy około 900 obr./min, bo ta sama prędkość skrawania przypada na większy obwód.

▲
Ograniczenia pracy

Nie wchodź w otwór mniejszy niż Ø26 mm: trzonek oprze się o ścianę, zanim ostrze wytnie pełną głębokość rowka. Wysięg z oprawki ustaw możliwie krótki, orientacyjnie do 4 × d = 80 mm, bo dłuższy pręt stalowy zaczyna drgać i wykrusza naroże płytki. Przy rowku pod pierścień osadczy sprawdź szerokość płytki suwmiarką: rowek ma być szerszy od pierścienia o luz podany w normie pierścienia, nie równy szerokości płytki.

Montaż płytki MGMN 300 w 3 krokach

1Poluzuj

śrubę BKTV M5x17 kluczem SAK-AA4, 2–3 obroty

2Osadź

wyczyść gniazdo, wsuń płytkę do oporu

3Dokręć

i sprawdź krawędź na wysokości osi otworu ±0,1 mm

✓Gotowe

rowki w otworach od Ø26 mm

Płytka skrawająca nie wchodzi w skład dostawy

WSPÓŁPRACUJE Z:

✓Płytki do rowkowania MGMN 300 (Smoxh: MGM. 3C) – szerokość 3 mm, długość 21 mm, wysokość 4,8 mm
✓Śruba dociskowa BKTV M5x17-9211 (część zamienna) i klucz SAK-AA4-9903
✓Wersja lustrzana BIKT-R 20 K3C T6 (SM11199) o tych samych wymiarach
✓Oprawki na trzonek okrągły Ø20 mm ze spłaszczeniem: tuleja redukcyjna lub imak pryzmowy

Wytaczaki do rowków i noże tokarskie przecinaki Smoxh na płytki MGMN 300

BIKT R/L 25 K3C T7Ø25 mm | Ømin 32 mm | L 200 mm | T max 7 mmR prawy
←L lewy
→
BIKT R/L 32 K3C T8Ø32 mm | Ømin 40 mm | L 250 mm | T max 8 mmR prawy
←L lewy
→
BIKT R/L 40 K3C T10Ø40 mm | Ømin 50 mm | L 300 mm | T max 10 mmR prawy
←L lewy
→
BDKT R/L 1212 K3C T1812x12 mm | L 100 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
BDKT R/L 1616 K3C T1816x16 mm | L 125 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
BDKT R/L 2020 K3C T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
BDKT R/L 2020 K3C T T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
BDKT R/L 2525 K3C T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
BDKT R/L 2525 K3C T T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
BDKT R/L 2525 K3C T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
BDKT R/L 2525 K3C T T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
BDKT R/L 2525 K3C T4025x25 mm | L 170 mm | T max 40 mm | Ø80 mmR prawy
←L lewy
→
BDKT R/L 3232 K3C T2232x32 mm | L 170 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→

Nóż tokarski wytaczak do rowków lewy 3 mm BIKT-L 20 K3C T6 nacina rowki o szerokości 3 mm i głębokości do 6 mm w otworach od Ø26 mm, w stali węglowej z prędkością 140–190 m/min i posuwem 0,07–0,15 mm/obr. W hydraulice i pneumatyce wykonasz nim rowki wewnętrzne pod pierścienie uszczelniające i osadcze w tulejach oraz cylindrach. Płytki innych systemów rowkowych, np. DGN czy KGM, mają inne gniazda i do tej oprawki nie pasują.

Najczęściej zadawane pytania

Płytka do rowkowania MGMN 300 (w katalogu Smoxh: MGM. 3C) o szerokości 3 mm, długości 21 mm i wysokości 4,8 mm. Jest dwukrawędziowa, więc jedna płytka daje dwie krawędzie skrawające. Płytki DGN, GTN ani KGM nie pasują do tego gniazda.

Ø26 mm. To średnica trzonka 20 mm plus głębokość rowka 6 mm. W mniejszym otworze trzonek oprze się o przeciwległą ścianę, zanim ostrze zejdzie na pełną głębokość. W większych otworach pracuje BIKT L 25 K3C T7 (od Ø32 mm), a ten nóż nie ma tam ograniczeń.

Na start około 2080 obr./min dla stali węglowej, przy Vc = 170 m/min i płytce 3 mm. Obroty liczysz ze średnicy otworu, więc dla Ø60 mm wystarczy około 900 obr./min. Dla stali nierdzewnej przyjmij Vc 120–160 m/min.

Głębokość do 6 mm, bo tyle wynosi T max. W jednym przejściu rowek ma szerokość płytki, czyli 3 mm, a szerszy wykonasz przejściami obok siebie i toczeniem bokiem. Przy rowku głębszym niż 3 mm wycofuj płytkę co kilka milimetrów, żeby wyrzucić wiór z otworu.
