Opis
PRZEKRÓJ 25×25 mm
DŁUGOŚĆ 150 mm
PŁYTKA TNMG 1604rr
KĄT κr 93°
Specyfikacja techniczna noża tokarskiego MTJNL 25x25 M16
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | MTJNL 25x25 M16 |
| Wysokość trzonka (h) | 25 mm |
| Szerokość trzonka (b) | 25 mm |
| Długość całkowita (L) | 150 mm |
| Wysięg funkcjonalny (f) | 32 mm |
| Kąt przystawienia (κr) | 93° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — kombinowany (M) |
| Typ płytki | TNMG 1604rr |
| Kierunek skrawania | L — lewy (dostępna wersja R) |
| Producent | Smoxh |

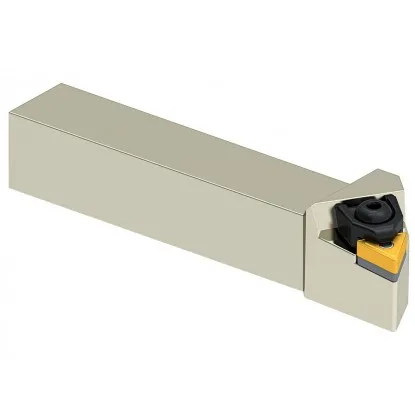

Nóż tokarski MTJNL 25x25 M16 – do toczenia wzdłużnego z lekkim planowaniem
Nóż składany 25×25 mm na płytkę TNMG
Nóż tokarski MTJNL 25x25 M16 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 25×25 mm i długości 150 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 93° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania kombinowanym (M) płytkę TNMG 1604rr trzymają jednocześnie docisk górny i sworzeń w jej otworze. Negatywna geometria płytki trójkąt 60° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami TNMG 16 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia MTJNL noża tokarskiego MTJNL 25x25 M16
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia MTJNL
M
MOCOWANIE
Kombinowany (M)
Docisk górny i sworzeń mocują płytkę jednocześnie
T
KSZTAŁT PŁYTKI
Trójkąt 60° 60°
Płytka TNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
J
KĄT PRZYSTAWIENIA
κr = 93°
Toczenie wzdłużne + lekkie planowanie czoła
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
L
KIERUNEK
Lewy (L)
Posuw w prawo — od wrzeciona do konika
Trzonek: 25×25 mm · Płytka: TNMG 1604rr
Typowe zastosowania noża tokarskiego MTJNL 25x25 M16
Operacje skrawania:
| ▸ | Toczenie wzdłużne — kąt 93° zapewnia stabilne skrawanie wzdłuż osi detalu z lekkim planowaniem |
| ▸ | Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria TNMG daje mocniejsze ostrze i 2× więcej krawędzi |
| ▸ | Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych |
| ▸ | Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania MTJNL 25x25 M16
Zawartość opakowania:
| ✓ | Korpus noża MTJNL 25x25 M16 | 1 szt. |
| ✓ | Zacisk kombinowany (docisk + sworzeń) | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca TNMG 1604rr (do dokupienia osobno) | — |
Kompatybilna płytka TNMG 1604rr
TNMG 1604rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka TNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego MTJNL 25x25 M16
Instrukcja dla mocowania kombinowanego (M)
Procedura wymiany płytki krok po kroku
1 Poluzuj zacisk
Odkręć śrubę mocującą 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź na sworzeń i dociśnij
4 Dokręć zacisk
Moment 2,0–3,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — MTJNL 25x25 M16
Do tego noża pasują płytki TNMG 1604rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 93° zapewnia stabilne toczenie wzdłużne z lekkim planowaniem czoła.
Płytka TNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
