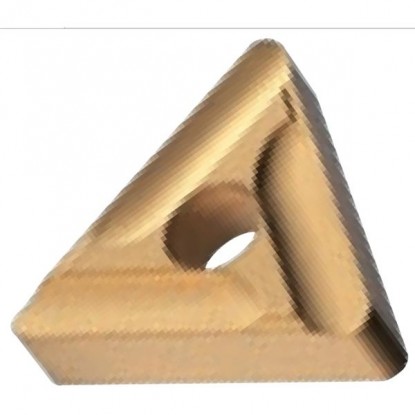

Płytka TNMG 160408 R-S AE9025 Horn

Horn Horn
11266
Długość krawędzi: 16 mm2 rozmiary tej płytki
16 mm22 mm
23,99 zł brutto

Cena netto: 19,50 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska TNMG 160408 – wieloostrzowy trójkąt 60 stopni

Dane techniczne
Długość boku l 16,5 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 3,81 mm
Promień naroża rε 0,8 mm
Kod ANSI TNMG 332
Płytka tokarska wieloostrzowa TNMG 160408 z węglika spiekanego AE9025, dwustronny trójkąt 60 stopni z otworem mocującym i łamaczem wióra

Parametry skrawania płytki TNMG 160408 do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 200-295 0,15 1,3 170-240 0,3 2,5 150-215 0,5 3,5
MStal nierdzewna 110-230 0,15 1,3 70-175 0,3 2,5 50-135 0,5 3,5

Płytka wieloostrzowa z węglika AE9025 – zastosowanie i budowa

dwustronny trójkąt 60 stopni z otworem i łamaczem wióra

Płytka tokarska TNMG 160408 to dwustronna, trójkątna płytka wieloostrzowa z węglika spiekanego w gatunku AE9025, przeznaczona do toczenia stali i stali nierdzewnej. Kształt T oznacza trójkąt równoboczny o kącie naroża 60 stopni, który ułatwia dojście do konturu detalu przy toczeniu wzdłużnym i planowaniu. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki, łącznie sześcioma krawędziami skrawającymi. Otwór mocujący z obustronnym łamaczem wióra typu G wg ISO 1832 kontroluje spływ i łamanie wióra przy średnich i większych posuwach. Płytka wieloostrzowa sprawdza się przy toczeniu wzdłużnym, planowaniu i lekkim kopiowaniu na tokarkach konwencjonalnych oraz sterowanych numerycznie CNC.

Najważniejsze zalety płytki z węglika AE9025

  • Sześć krawędzi skrawających — 3 naroża na każdej z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
  • Gatunek AE9025 z powłoką CVD — węglik do obróbki stali w grupie ISO P; geometria R-S rozszerza zastosowanie na stal nierdzewną z grupy ISO M.
  • Promień naroża rε 0,8 mm — wariant uniwersalny między wykańczaniem a obróbką zgrubną, bez zmiany płytki między operacjami.
  • Klasa tolerancji M daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe oprawki.
  • Wymiary wg normy ISO 1832: długość krawędzi 16,5 mm, IC 9,525 mm (3/8″), grubość 4,76 mm — pasują do oprawek z gniazdem trójkątnym 16.
  • Kąt naroża 60 stopni oznacza mniejsze siły promieniowe niż naroże 80 stopni, co ogranicza drgania na smukłych wałkach.

Zastosowania i dobór parametrów płytki trójkątnej

Płytka TNMG 160408 (zapisywana też łącznie jako tnmg160408) sprawdza się przy toczeniu wałków, tulei i kołnierzy ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 60 mm przy Vc = 250 m/min otrzymasz około 1326 obr/min. Przy stali nierdzewnej utrzymuj prędkość skrawania 50–230 m/min oraz stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki wieloostrzowe w tym gatunku dostarcza koreańska marka Horn.

Do obróbki zgrubnej stali wykorzystasz pełny zakres głębokości skrawania — tabela parametrów dopuszcza ap do 3,5 mm przy posuwie 0,5 mm/obr, jeśli sztywność układu na to pozwala. Przy operacjach wykańczających zmniejsz posuw do około 0,15 mm/obr, aby wykorzystać promień naroża 0,8 mm i uzyskać gładką powierzchnię. Dwustronna konstrukcja pozwala po zużyciu trzech naroży jednej strony obrócić płytkę i pracować kolejnymi trzema krawędziami, co wydłuża czas między wymianami. Stabilne mocowanie w oprawce oraz ciągłe chłodzenie ograniczają narost na ostrzu i podnoszą trwałość krawędzi. Regularna kontrola zużycia pozwala w porę obrócić lub wymienić płytkę i utrzymać powtarzalną jakość powierzchni.

▲
Ograniczenie zastosowania

Gatunek AE9025 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant TNMG 160408 CBN z krawędzią z regularnego azotku boru.

Dekoder oznaczenia płytki trójkątnej wg normy ISO 1832

jak czytać kod TNMG 160408 — pozycje 1–7 oznaczenia

Oznaczenie TNMG 160408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Tkształt 2Nkąt α 3Mtolerancja 4Gtyp – 516wielkość 604grubość 708promień rε

Pozycje 1–4 · kod ISO

1TKształt

Trójkąt 60°

3 naroża po 60° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

516Wielkość

l = 16,5 mm

IC = 9,525 mm · 3/8″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

708Promień naroża

rε = 0,8 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: TNMG 160408 = trójkąt 60° · negatywna · klasa M · otwór i łamacz · IC 9,525 mm (l 16,5 mm) · s 4,76 mm · rε 0,8 mm

Kompatybilne noże tokarskie

oprawki z gniazdem trójkątnym 16 — toczenie zewnętrzne i wewnętrzne

TTJNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
TTJNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
TTJNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
TTENN 2020 K1620×20 × 125 mmNeutralny
↔
TTENN 2525 M1625×25 × 150 mmNeutralny
↔
TTENN 3232 P1632×32 × 170 mmNeutralny
↔
TTGNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
TTGNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
TTGNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
TTFNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
TTFNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
TTFNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
MTJNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
MTJNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
MTJNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
MTENN 2020 K1620×20 × 125 mmNeutralny
↔
MTENN 2525 M1625×25 × 150 mmNeutralny
↔
MTENN 3232 P1632×32 × 170 mmNeutralny
↔
S25S TTUNR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T TTUNR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S25S TT-NR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T TT-NR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S20R MTUNR/L-16ø20 × 200 mm | D min ≥25R prawy
←L lewy
→
S25S MTUNR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T MTUNR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U MTUNR/L-16ø40 × 350 mm | D min ≥50R prawy
←L lewy
→
S20R MTQNR/L-16ø20 × 200 mm | D min ≥25R prawy
←L lewy
→
S25S MTQNR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T MTQNR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U MTQNR/L-16ø40 × 350 mm | D min ≥50R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę TNMG 160408

obsługa, dobór noży i parametry toczenia

Sześć — trójkąt ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

Oprawki z gniazdem trójkątnym 16 (IC 9,525 mm): do toczenia zewnętrznego TTJNR/L i MTJNR/L (kąt przystawienia 93 stopnie), TTFNR/L oraz TTGNR/L (90 stopni) i neutralne TTENN oraz MTENN (60 stopni) w przekrojach 20×20–32×32 mm; do toczenia wewnętrznego wytaczadła S20R–S40U z końcówką TTUNR/L, MTUNR/L lub MTQNR/L.

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do obróbki zgrubnej przy większych posuwach. Pozostałe wymiary (IC 9,525 mm, grubość 4,76 mm) są identyczne, więc wszystkie pasują do tych samych oprawek.

Tak — geometria R-S i powłoka CVD obejmują grupę ISO M (stal nierdzewna) obok podstawowej grupy P. Utrzymuj prędkość skrawania 50–230 m/min, stały posuw i ciągłe chłodzenie: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
